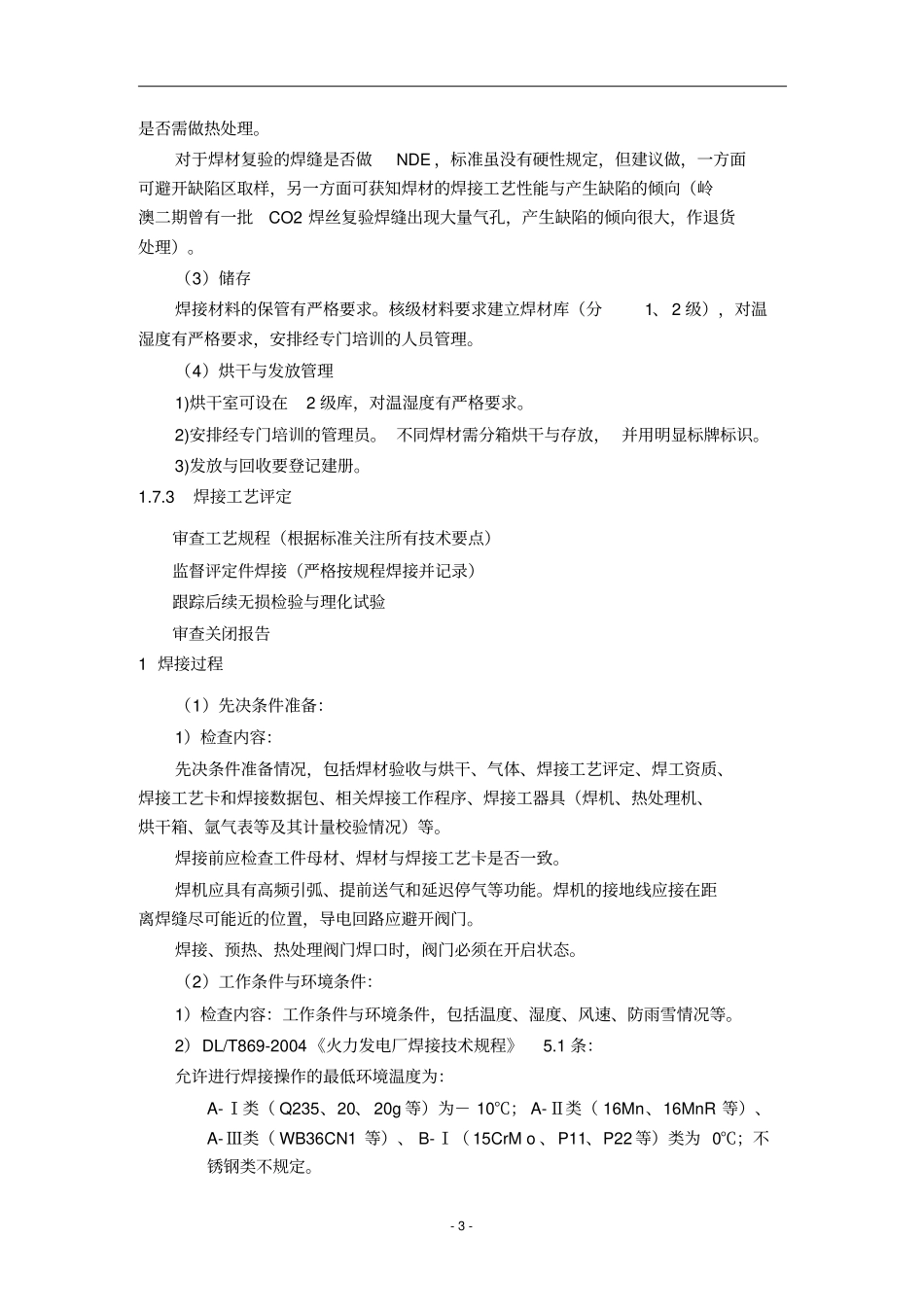

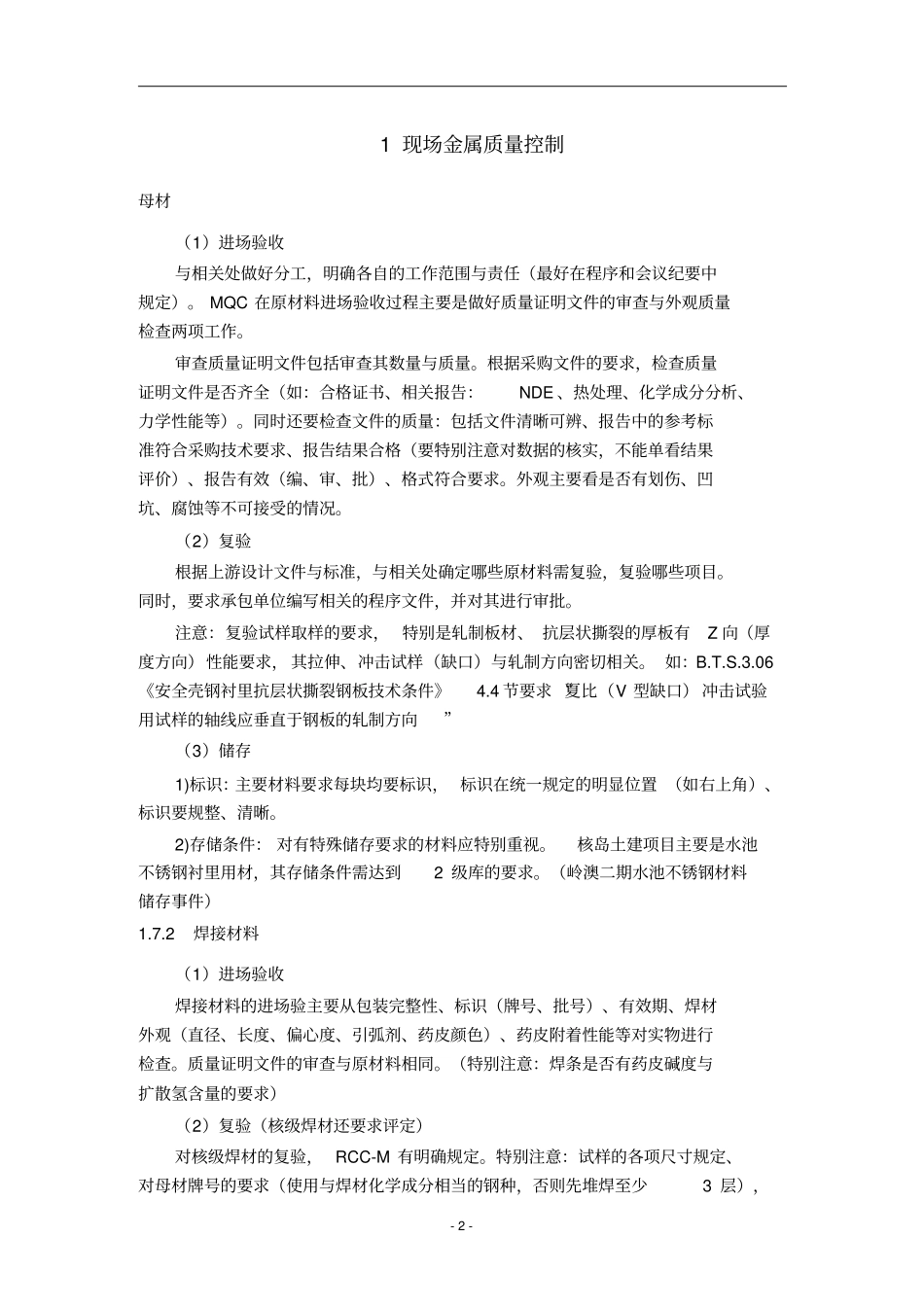

核电站金属质量控制及检验- 2 - 1 现场金属质量控制母材（1）进场验收与相关处做好分工，明确各自的工作范围与责任（最好在程序和会议纪要中规定）。 MQC 在原材料进场验收过程主要是做好质量证明文件的审查与外观质量检查两项工作。审查质量证明文件包括审查其数量与质量。根据采购文件的要求，检查质量证明文件是否齐全（如：合格证书、相关报告：NDE 、热处理、化学成分分析、力学性能等）。同时还要检查文件的质量：包括文件清晰可辨、报告中的参考标准符合采购技术要求、报告结果合格（要特别注意对数据的核实，不能单看结果评价）、报告有效（编、审、批）、格式符合要求。外观主要看是否有划伤、凹坑、腐蚀等不可接受的情况。（2）复验根据上游设计文件与标准，与相关处确定哪些原材料需复验，复验哪些项目。同时，要求承包单位编写相关的程序文件，并对其进行审批。注意：复验试样取样的要求， 特别是轧制板材、 抗层状撕裂的厚板有Z 向（厚度方向）性能要求， 其拉伸、冲击试样（缺口）与轧制方向密切相关。 如：B.T.S.3.06《安全壳钢衬里抗层状撕裂钢板技术条件》4.4 节要求 “夏比（V 型缺口） 冲击试验用试样的轴线应垂直于钢板的轧制方向” （3）储存1)标识：主要材料要求每块均要标识， 标识在统一规定的明显位置 （如右上角）、标识要规整、清晰。2)存储条件： 对有特殊储存要求的材料应特别重视。核岛土建项目主要是水池不锈钢衬里用材，其存储条件需达到2 级库的要求。（岭澳二期水池不锈钢材料储存事件）1.7.2 焊接材料（1）进场验收焊接材料的进场验主要从包装完整性、标识（牌号、批号）、有效期、焊材外观（直径、长度、偏心度、引弧剂、药皮颜色）、药皮附着性能等对实物进行检查。质量证明文件的审查与原材料相同。（特别注意：焊条是否有药皮碱度与扩散氢含量的要求）（2）复验（核级焊材还要求评定）对核级焊材的复验， RCC-M 有明确规定。特别注意：试样的各项尺寸规定、对母材牌号的要求（使用与焊材化学成分相当的钢种，否则先堆焊至少3 层），- 3 - 是否需做热处理。对于焊材复验的焊缝是否做NDE ，标准虽没有硬性规定，但建议做，一方面可避开缺陷区取样，另一方面可获知焊材的焊接工艺性能与产生缺陷的倾向（岭澳二期曾有一批CO2 焊丝复验焊缝出现大量气孔，产生缺陷的倾向很大，作退货处理）。（3）储存焊接材料的保管有严格要求。核级材料要求建立焊材库（分1、 2 级），对温湿...
