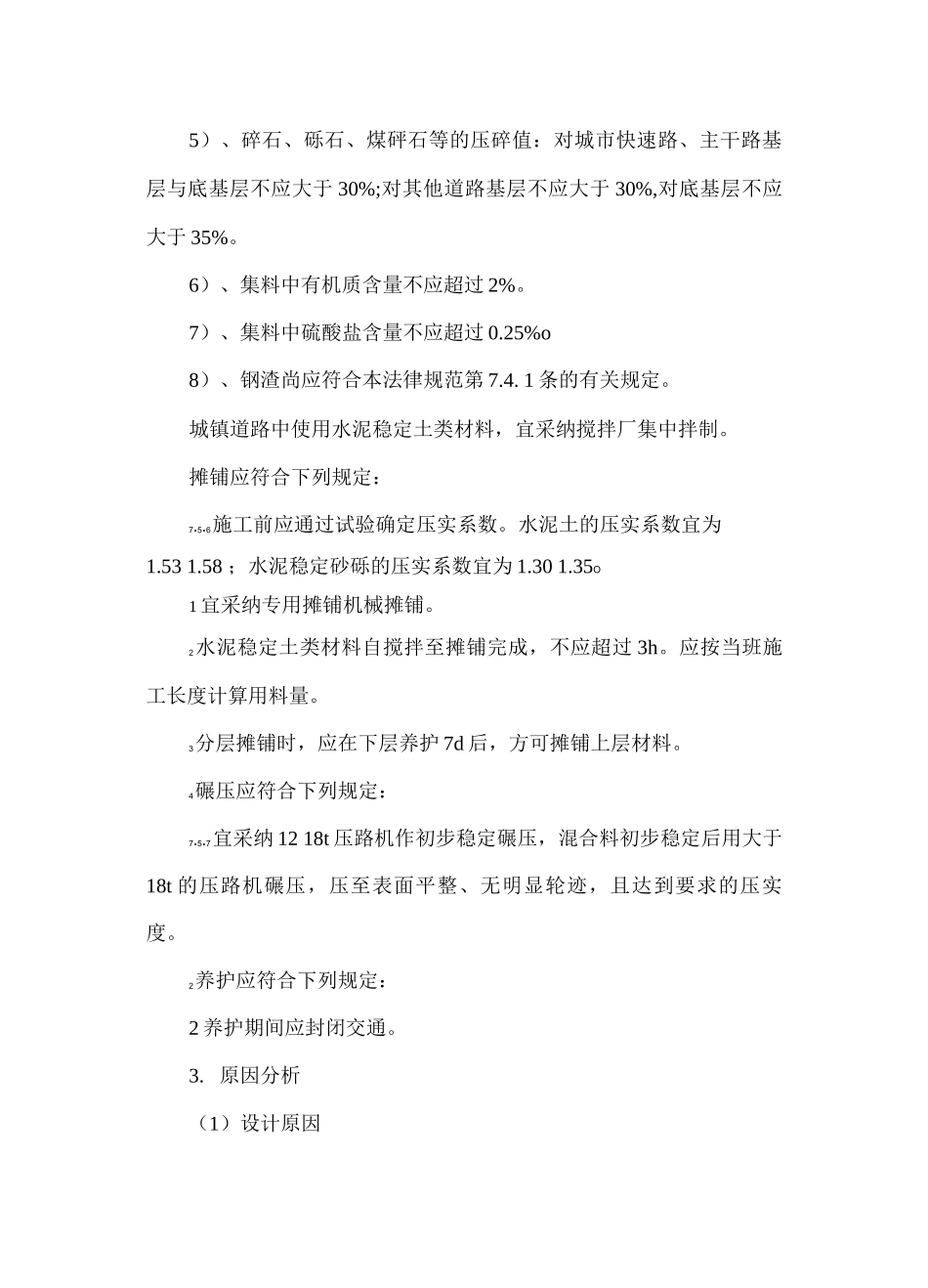

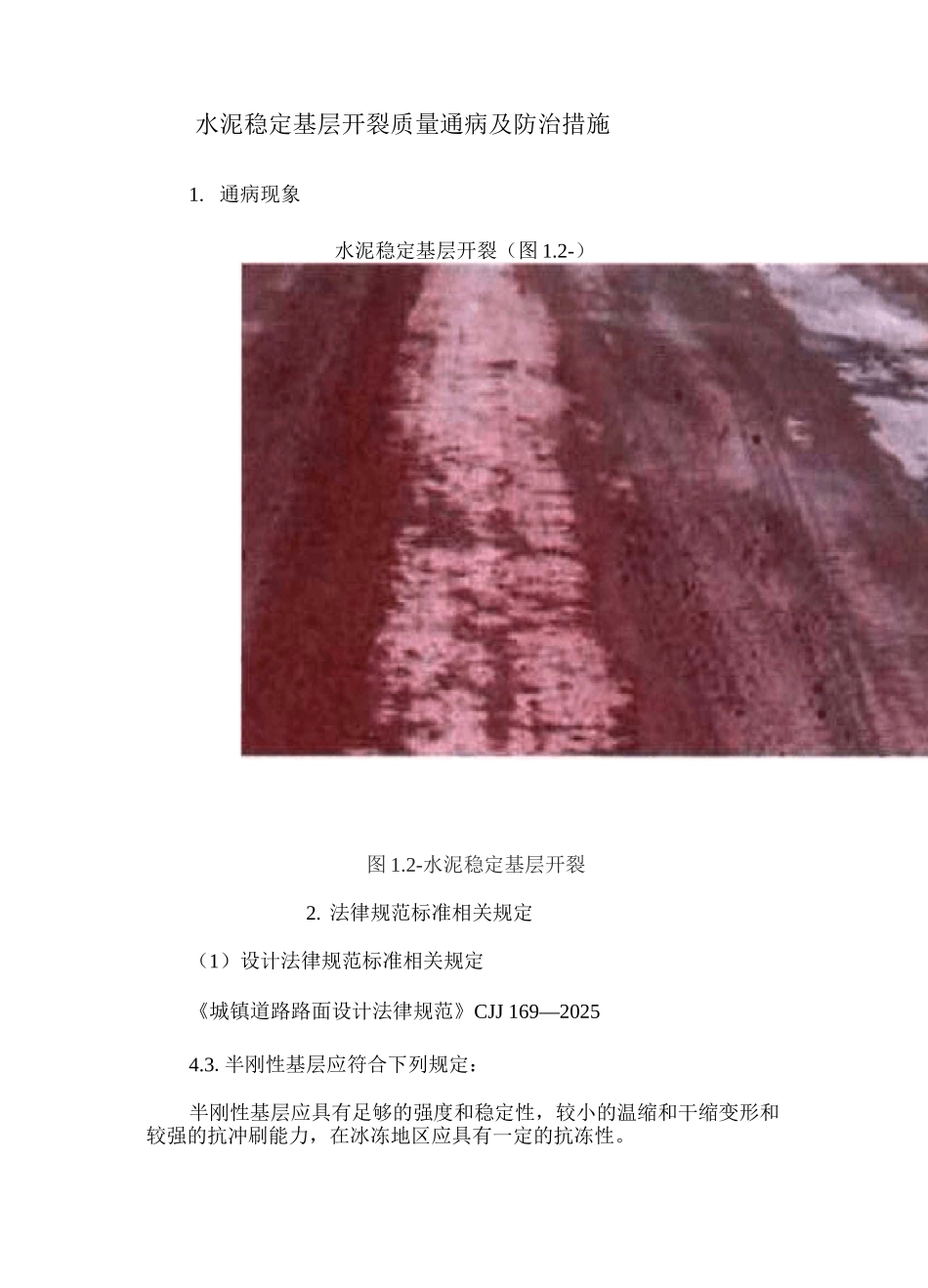

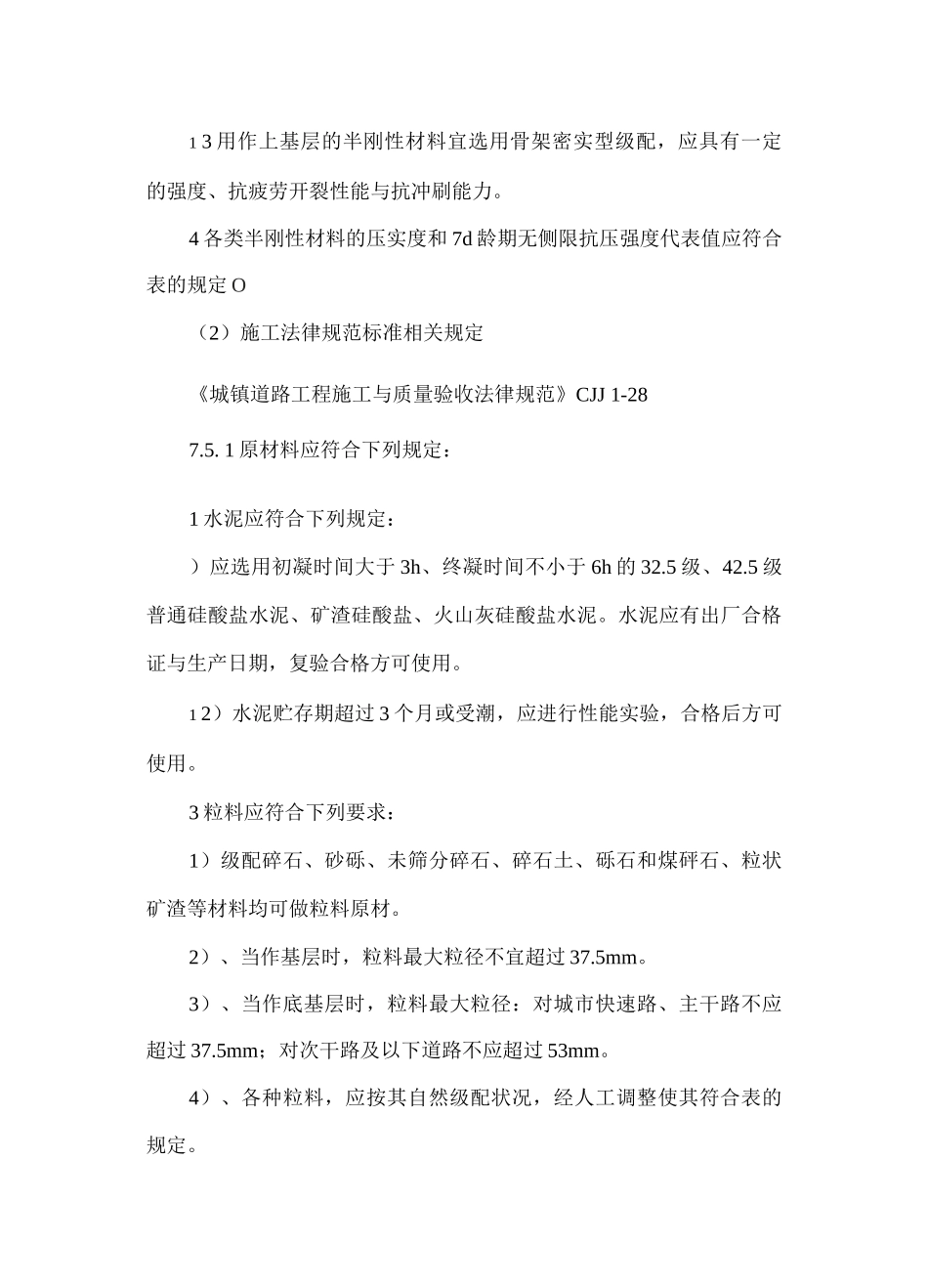

水泥稳定基层开裂质量通病及防治措施1. 通病现象水泥稳定基层开裂（图 1.2-）图 1.2-水泥稳定基层开裂2. 法律规范标准相关规定（1）设计法律规范标准相关规定《城镇道路路面设计法律规范》CJJ 169—20254.3.半刚性基层应符合下列规定：半刚性基层应具有足够的强度和稳定性，较小的温缩和干缩变形和较强的抗冲刷能力，在冰冻地区应具有一定的抗冻性。1 3 用作上基层的半刚性材料宜选用骨架密实型级配，应具有一定的强度、抗疲劳开裂性能与抗冲刷能力。4 各类半刚性材料的压实度和 7d 龄期无侧限抗压强度代表值应符合表的规定 O（2）施工法律规范标准相关规定《城镇道路工程施工与质量验收法律规范》CJJ 1-287.5. 1 原材料应符合下列规定：1 水泥应符合下列规定：）应选用初凝时间大于 3h、终凝时间不小于 6h 的 32.5 级、42.5 级普通硅酸盐水泥、矿渣硅酸盐、火山灰硅酸盐水泥。水泥应有出厂合格证与生产日期，复验合格方可使用。1 2）水泥贮存期超过 3 个月或受潮，应进行性能实验，合格后方可使用。3 粒料应符合下列要求：1）级配碎石、砂砾、未筛分碎石、碎石土、砾石和煤砰石、粒状矿渣等材料均可做粒料原材。2）、当作基层时，粒料最大粒径不宜超过 37.5mm。3）、当作底基层时，粒料最大粒径：对城市快速路、主干路不应超过 37.5mm；对次干路及以下道路不应超过 53mm。4）、各种粒料，应按其自然级配状况，经人工调整使其符合表的规定。5）、碎石、砾石、煤砰石等的压碎值：对城市快速路、主干路基层与底基层不应大于 30%;对其他道路基层不应大于 30%,对底基层不应大于 35%。6）、集料中有机质含量不应超过 2%。7）、集料中硫酸盐含量不应超过 0.25%o8）、钢渣尚应符合本法律规范第 7.4. 1 条的有关规定。城镇道路中使用水泥稳定土类材料，宜采纳搅拌厂集中拌制。摊铺应符合下列规定：7.5.6施工前应通过试验确定压实系数。水泥土的压实系数宜为1.53 1.58 ；水泥稳定砂砾的压实系数宜为 1.30 1.35O1 宜采纳专用摊铺机械摊铺。2水泥稳定土类材料自搅拌至摊铺完成，不应超过 3h。应按当班施工长度计算用料量。3分层摊铺时，应在下层养护 7d 后，方可摊铺上层材料。4碾压应符合下列规定：7.5.7宜采纳 12 18t 压路机作初步稳定碾压，混合料初步稳定后用大于18t 的压路机碾压，压至表面平整、无明显轮迹，且达到要求的压实度。2养护应符合下列规定：2 养护期间应封闭交通。3. 原因分析（1）设计原...
