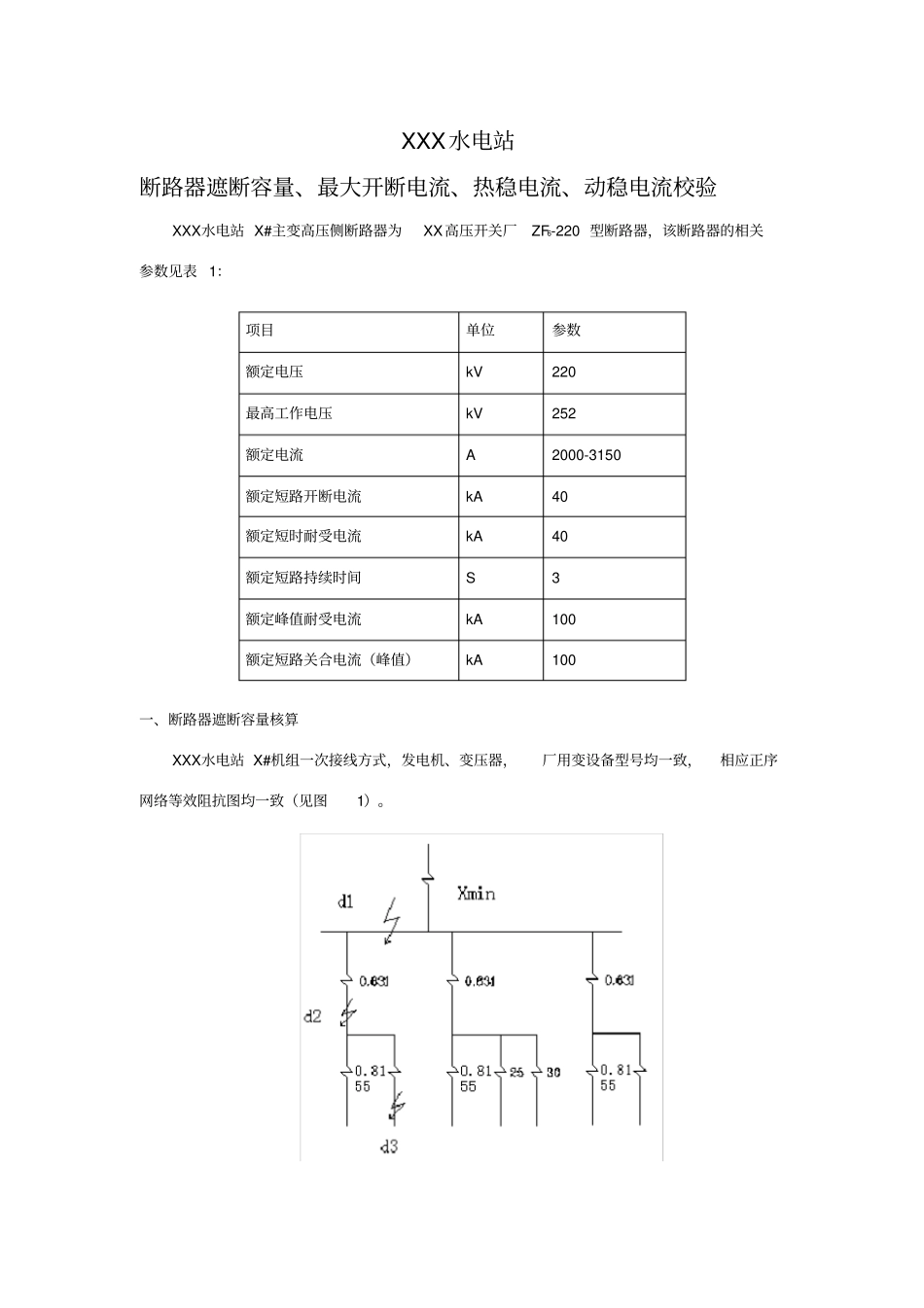

XXX水电站断路器遮断容量、最大开断电流、热稳电流、动稳电流校验XXX水电站 X#主变高压侧断路器为XX高压开关厂ZF6-220 型断路器，该断路器的相关参数见表 1：项目单位参数额定电压kV220最高工作电压kV252额定电流A2000-3150额定短路开断电流kA40额定短时耐受电流kA40额定短路持续时间S3额定峰值耐受电流kA100额定短路关合电流（峰值）kA100一、断路器遮断容量核算XXX水电站 X#机组一次接线方式，发电机、变压器，厂用变设备型号均一致，相应正序网络等效阻抗图均一致（见图1）。图 1. 最大运行方式下正序网络等效阻抗图根据 XXXX年 XX省电力公司调通通信中心继电保护处下发《XXXX年度 XX电网北部电厂、风电场等值阻抗表》 （见表 1）, 计算短路点阻抗值Xs。厂站大方式（厂内全停）小方式小方式（厂内全停）如加以下设备断正序零序正序零序1XXX电厂XX双断表 1. 2015年度 XX电网北部电厂、风电场等值得： Xs=[X*3T ＋Xmin//( X*3G +X*3T )/2]×200/1000=[+/ （ +）/2] ×200/1000=+/ ×200/1000=+×200/1000 = （参考容量1000MVA）根据断路器遮断容量计算公式：3**NNNS brUI brNS br ----开关的额定断流容量（即遮断容量），MVA；NU -----开关的额定电压；NI br ----开关设备额定开断电流，kA，即断路器断开的最大电流得：3**220*40*315242.04MVANNNS brUI brkVkA参考电流/ ( 3*)1000/ ( 3*220)2.62431940540739jZISUMVAkV短路电流标么值:1/ 0.15391252445*1/6.49719705116652509026IdXs短路电流有效值:**/jZjZsIdIIdIX=6.497197051166525*2.6243194054073917.05072030213198kA当 220kV 断路器 d-1 点发生三相对称短路时，短路电流为，断路器额定开断电流为40kA，大于最大运行方式下的三相短路电流。断路器额定开断电流满足要求。短路容量：63***10SdIdU617.05072030213198*220*3*10=6497.197051166525MVA使用中要求断路器的遮断容量应大于安装处的最大短路容量。断路器额定短路容量为，大于最大运行方式下的最大短路容量。断路器遮断容量满足要求。
