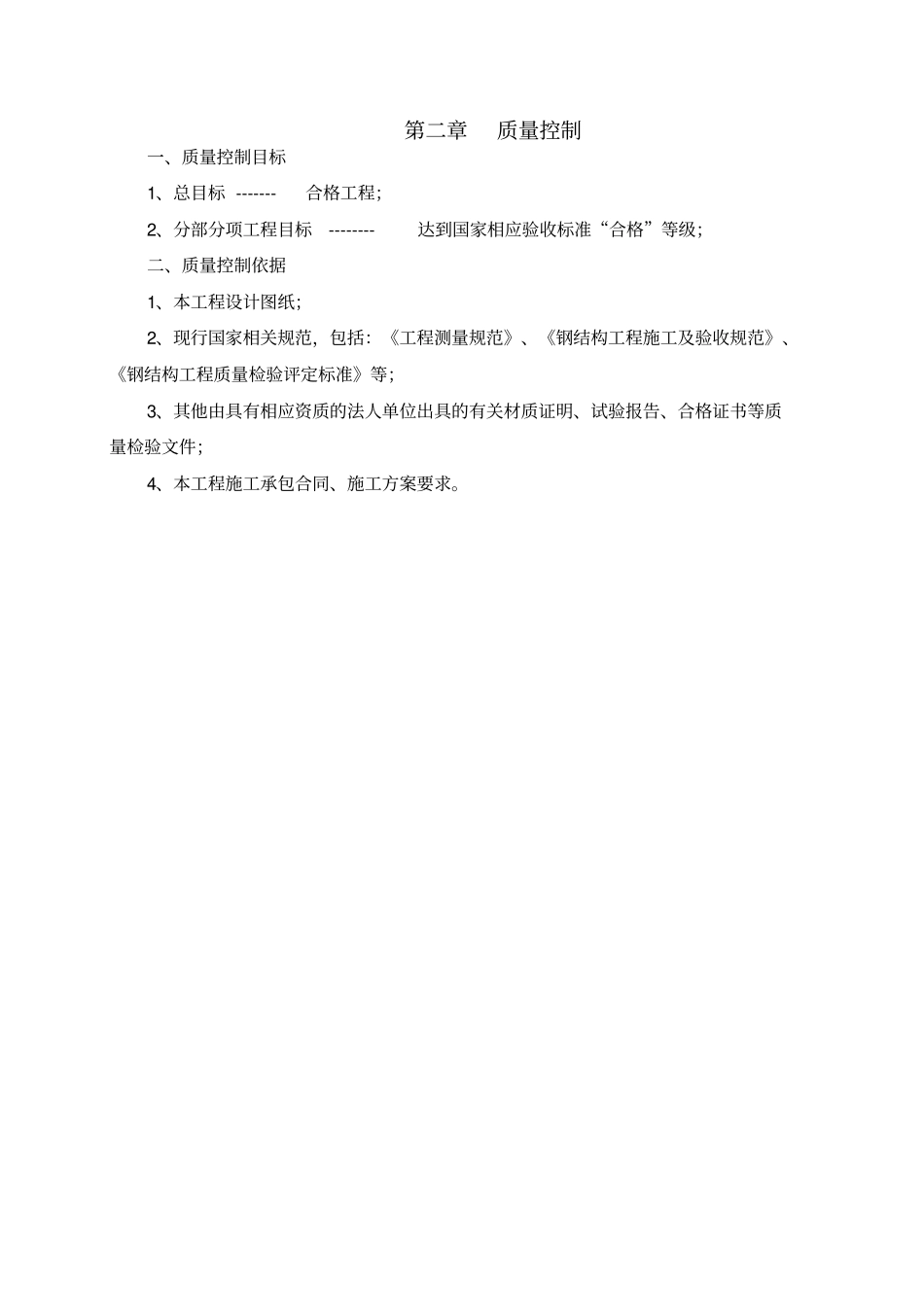

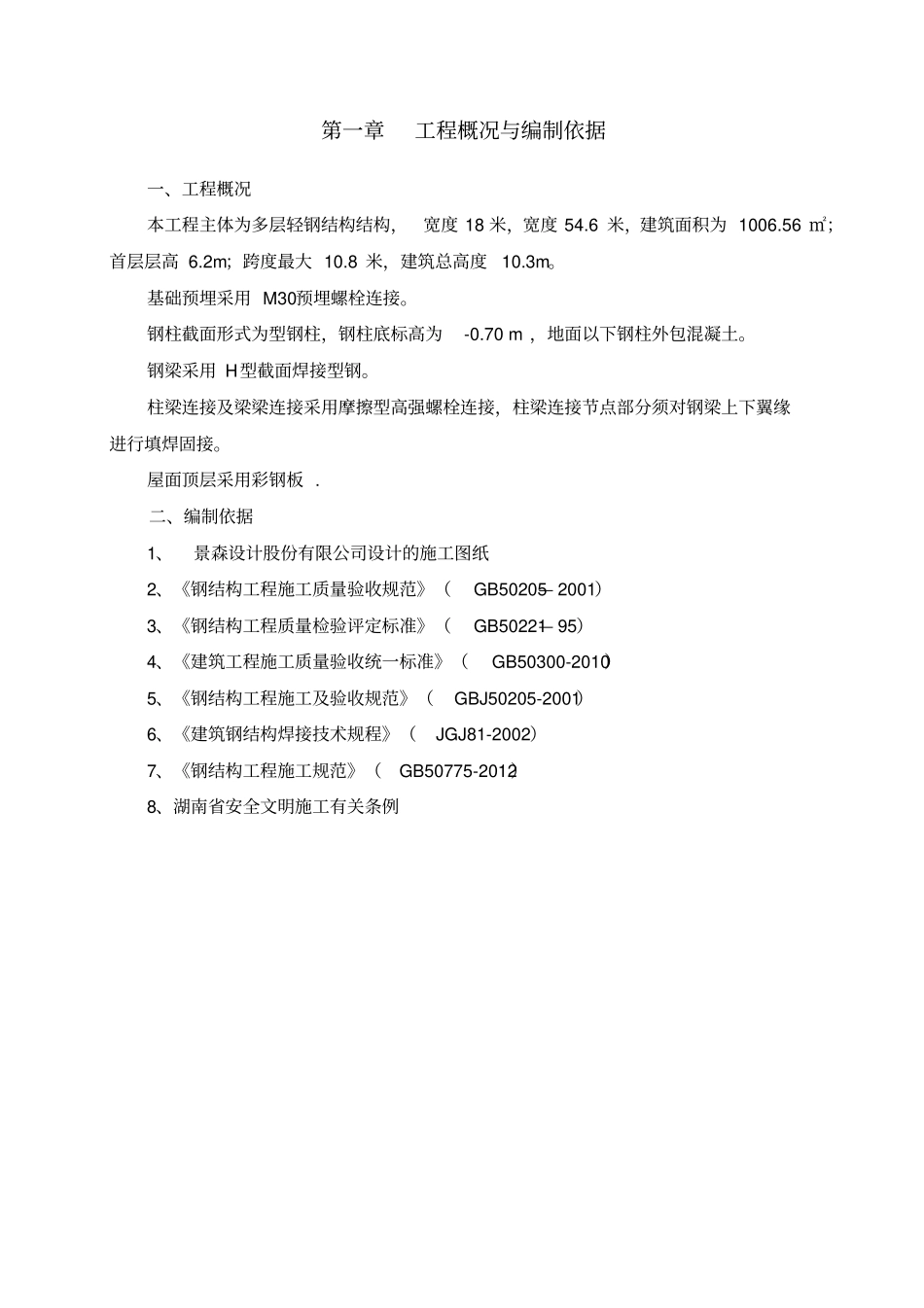

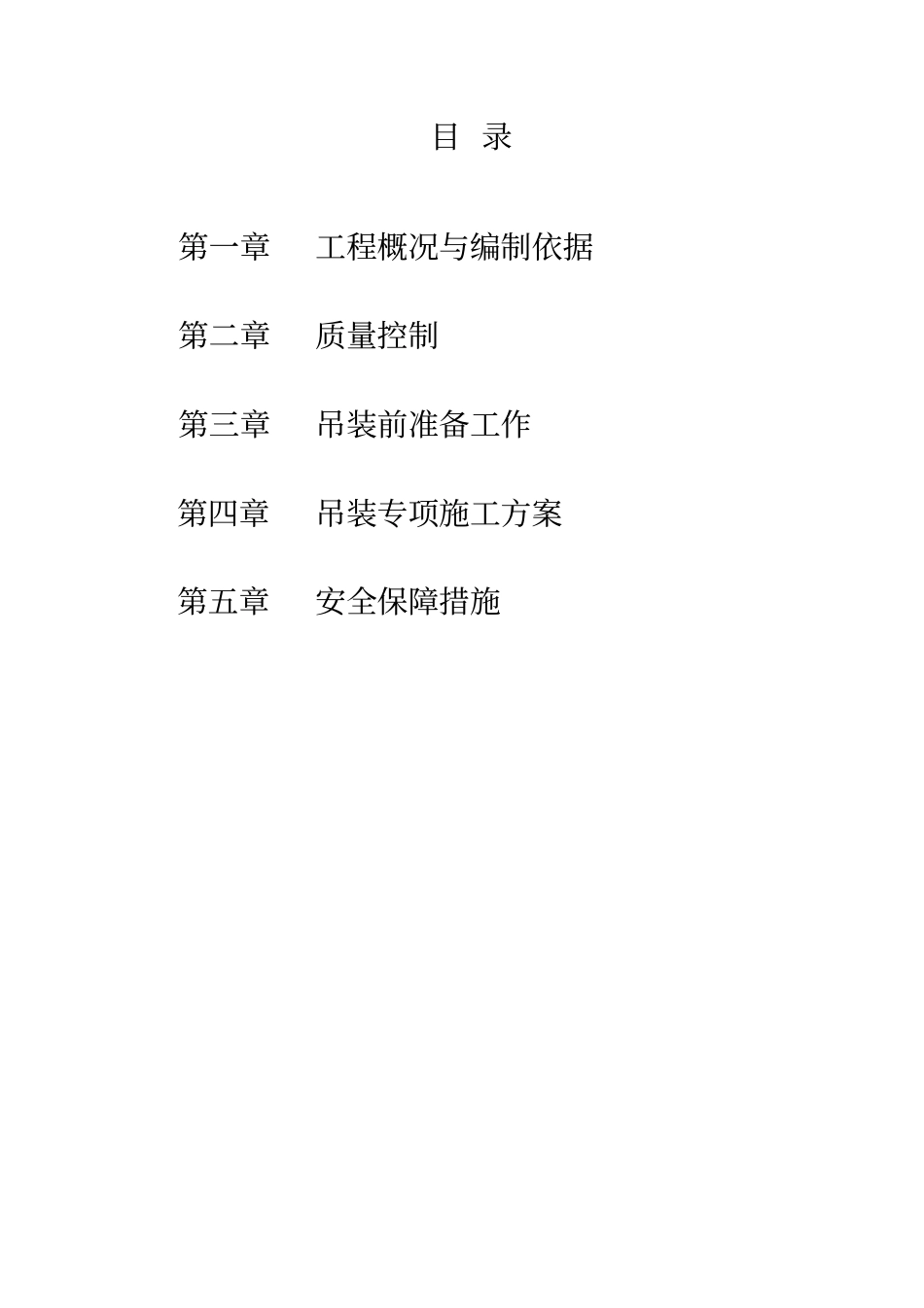

目 录第一章工程概况与编制依据第二章质量控制第三章吊装前准备工作第四章吊装专项施工方案第五章安全保障措施第一章工程概况与编制依据一、工程概况本工程主体为多层轻钢结构结构,宽度 18 米,宽度 54.6 米,建筑面积为 1006.56 ㎡;首层层高 6.2m;跨度最大 10.8 米,建筑总高度10.3m。基础预埋采用 M30预埋螺栓连接。钢柱截面形式为型钢柱,钢柱底标高为-0.70 m ,地面以下钢柱外包混凝土。钢梁采用 H型截面焊接型钢。柱梁连接及梁梁连接采用摩擦型高强螺栓连接,柱梁连接节点部分须对钢梁上下翼缘进行填焊固接。屋面顶层采用彩钢板 . 二、编制依据1、景森设计股份有限公司设计的施工图纸2、《钢结构工程施工质量验收规范》(GB50205— 2001)3、《钢结构工程质量检验评定标准》(GB50221— 95)4、《建筑工程施工质量验收统一标准》(GB50300-2010)5、《钢结构工程施工及验收规范》(GBJ50205-2001)6、《建筑钢结构焊接技术规程》(JGJ81-2002)7、《钢结构工程施工规范》(GB50775-2012)8、湖南省安全文明施工有关条例第二章质量控制一、质量控制目标1、总目标 -------合格工程;2、分部分项工程目标 -------- 达到国家相应验收标准“合格”等级;二、质量控制依据1、本工程设计图纸;2、现行国家相关规范,包括:《工程测量规范》、《钢结构工程施工及验收规范》、《钢结构工程质量检验评定标准》等;3、其他由具有相应资质的法人单位出具的有关材质证明、试验报告、合格证书等质量检验文件;4、本工程施工承包合同、施工方案要求。第三章吊装前准备工作一、现场准备1、定位轴线的检查根据控制定位轴线引到砼柱位置的基础上,定位线必须重合封闭,每根定位线的总尺寸误差不得超过控制数,定位轴线必须垂直或平行;定位轴线的检查应由业主、监理、总包( 土建 ) 、安装联合进行检查,对检验的数据要统一认可后才能进行钢结构的吊装;要把检验合格的建筑物定位轴线引到柱顶上。2、预埋螺栓的检查在钢结构安装前,先检查预埋螺栓埋设的位置,主要检查埋设轴线的偏差、标高及支承面的标高偏差,根据GB50205— 2001 中的规定,预埋螺栓的位置应符合下表要求:预埋螺栓埋设允许偏差表项目允许偏差 (mm) 支承面标高±3.0 水平度l /1000 地脚螺栓 ( 锚栓 ) 螺栓中心偏移5.O( 单层 ) 2.O( 多高层 ) 螺栓( 锚栓 ) 露出长度+20.O; O.0 螺纹长度+20.0; O.0 3、螺栓预埋施工要点:当砼柱在相应高度...
