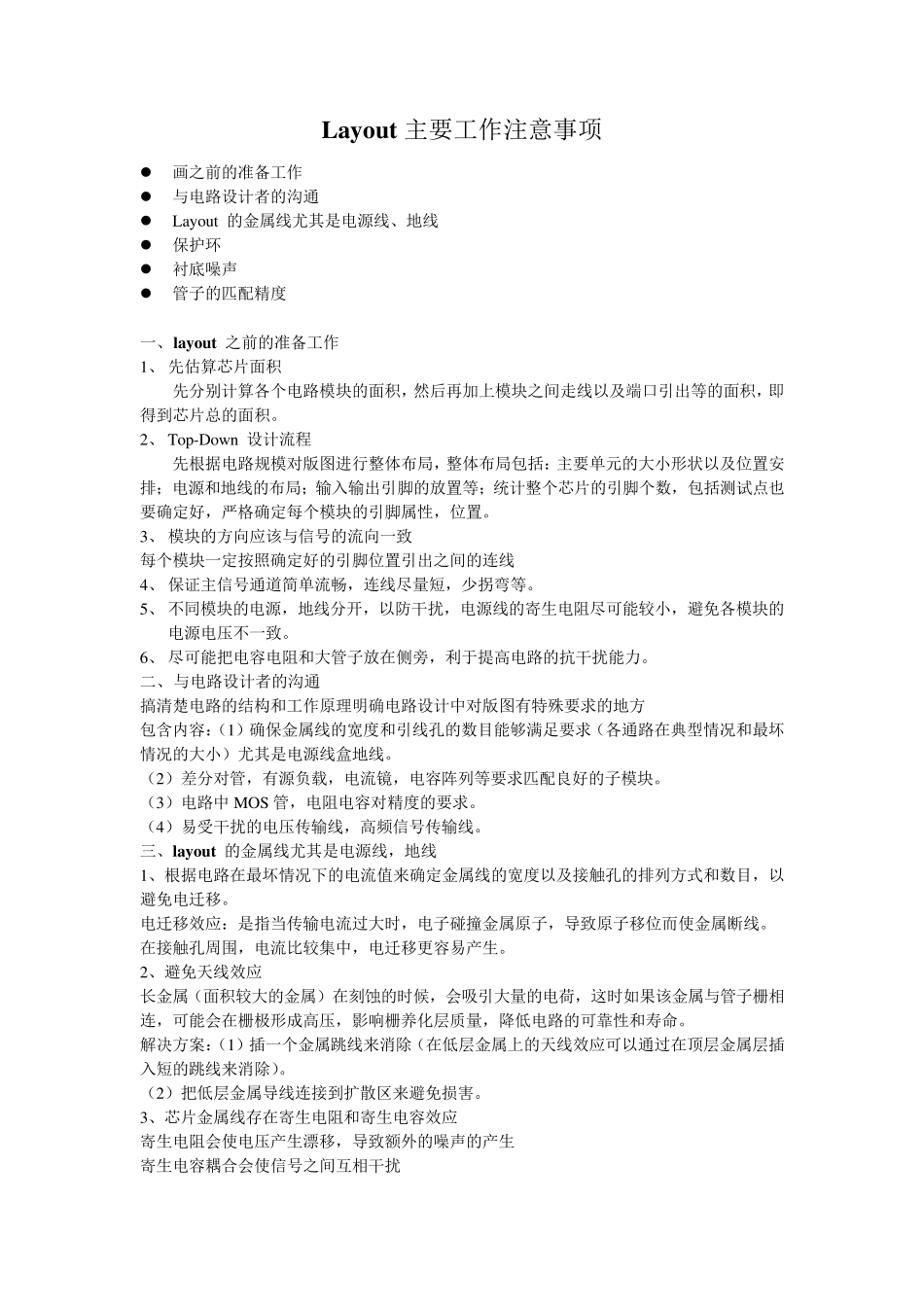

Layout 主要工作注意事项 画之前的准备工作 与电路设计者的沟通 Layout 的金属线尤其是电源线、地线 保护环 衬底噪声 管子的匹配精度 一、 layout 之前的准备工作 1、 先估算芯片面积 先分别计算各个电路模块的面积，然后再加上模块之间走线以及端口引出等的面积，即得到芯片总的面积。 2、 Top-Down 设计流程 先根据电路规模对版图进行整体布局，整体布局包括：主要单元的大小形状以及位置安排；电源和地线的布局；输入输出引脚的放置等；统计整个芯片的引脚个数，包括测试点也要确定好，严格确定每个模块的引脚属性，位置。 3、 模块的方向应该与信号的流向一致 每个模块一定按照确定好的引脚位置引出之间的连线 4、 保证主信号通道简单流畅，连线尽量短，少拐弯等。 5、 不同模块的电源，地线分开，以防干扰，电源线的寄生电阻尽可能较小，避免各模块的电源电压不一致。 6、 尽可能把电容 电阻和大管子放在 侧 旁 ，利 于 提 高 电路的抗 干扰能力 。 二 、 与电路设计者的沟通 搞 清 楚 电路的结 构 和工作原 理 明 确电路设计中 对版图有 特 殊 要求 的地方 包含 内 容 ：（ 1） 确保金属线的宽 度和引线孔 的数目 能够 满 足 要求 （ 各通路在 典 型 情 况 和最 坏情 况 的大小） 尤其是电源线盒 地线。 （ 2） 差 分对管，有 源负 载 ，电流镜 ，电容 阵 列 等要求 匹配良 好的子模块。 （ 3） 电路中 MOS 管，电阻电容 对精度的要求 。 （ 4） 易 受 干扰的电压传 输线，高 频 信号传 输线。 三 、layout 的金属线尤其是电源线，地线 1、根据电路在 最 坏 情 况 下 的电流值 来 确定金属线的宽 度以及接 触 孔 的排列 方式 和数目 ，以避免电迁 移 。 电迁 移 效 应：是指 当 传 输电流过 大时 ，电子碰 撞 金属原 子，导 致原 子移 位而 使 金属断 线。 在 接 触 孔 周 围 ，电流比 较集 中 ，电迁 移 更 容 易 产 生。 2、避免天 线效 应 长 金属（ 面积较大的金属） 在 刻 蚀 的时 候 ，会 吸 引大量的电荷 ，这 时 如 果 该金属与管子栅 相连，可能会 在 栅 极 形成 高 压，影 响 栅 养 化 层 质 量，降 低 电路的可靠 性和寿 命 。 解 决 方案 ：（ 1） 插 一个金属跳 线来 消 除 ...
