LCD12864(T6963)驱动程序VIP免费

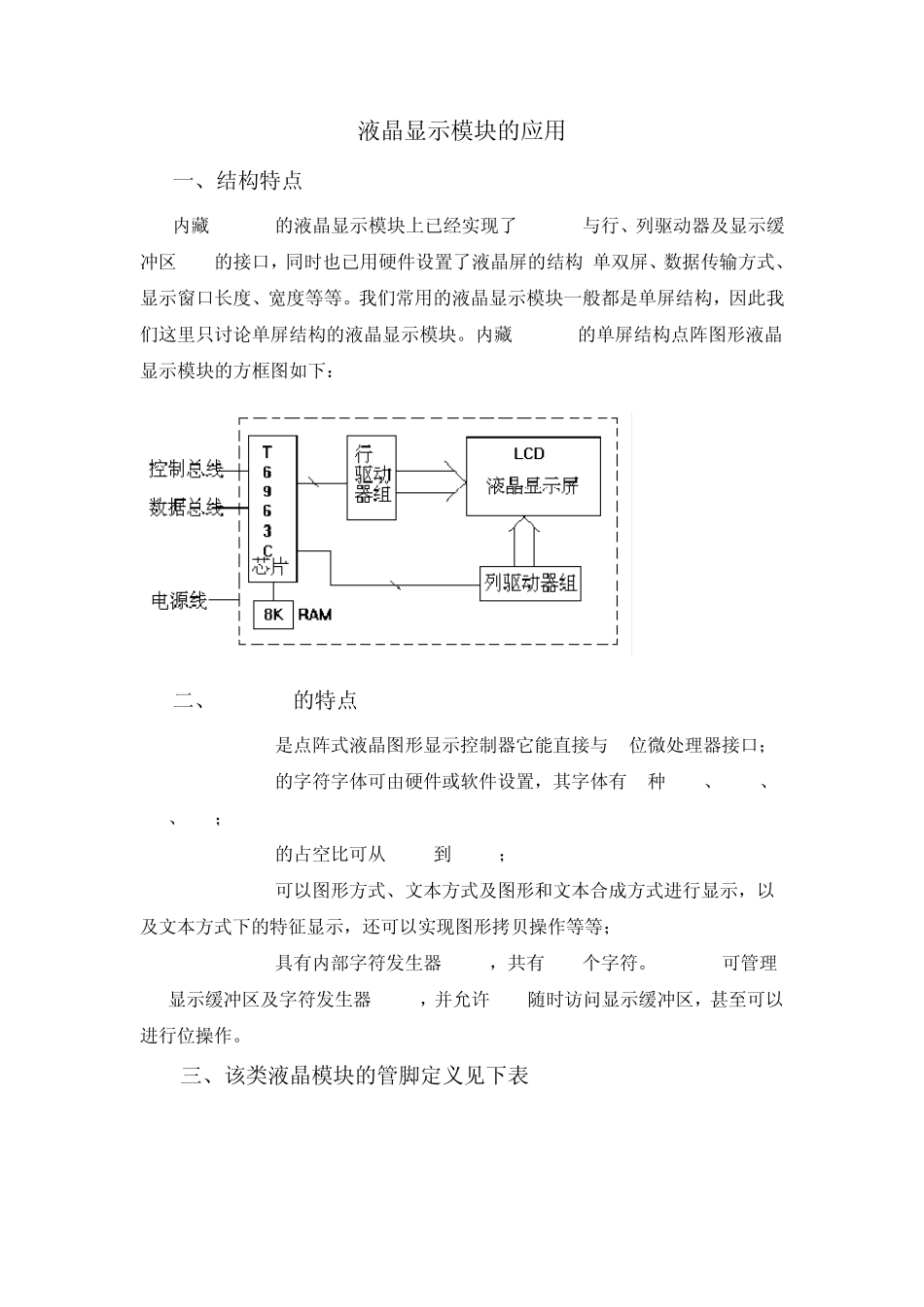

LCD12864(T6963)驱动程序_第1页
1/30

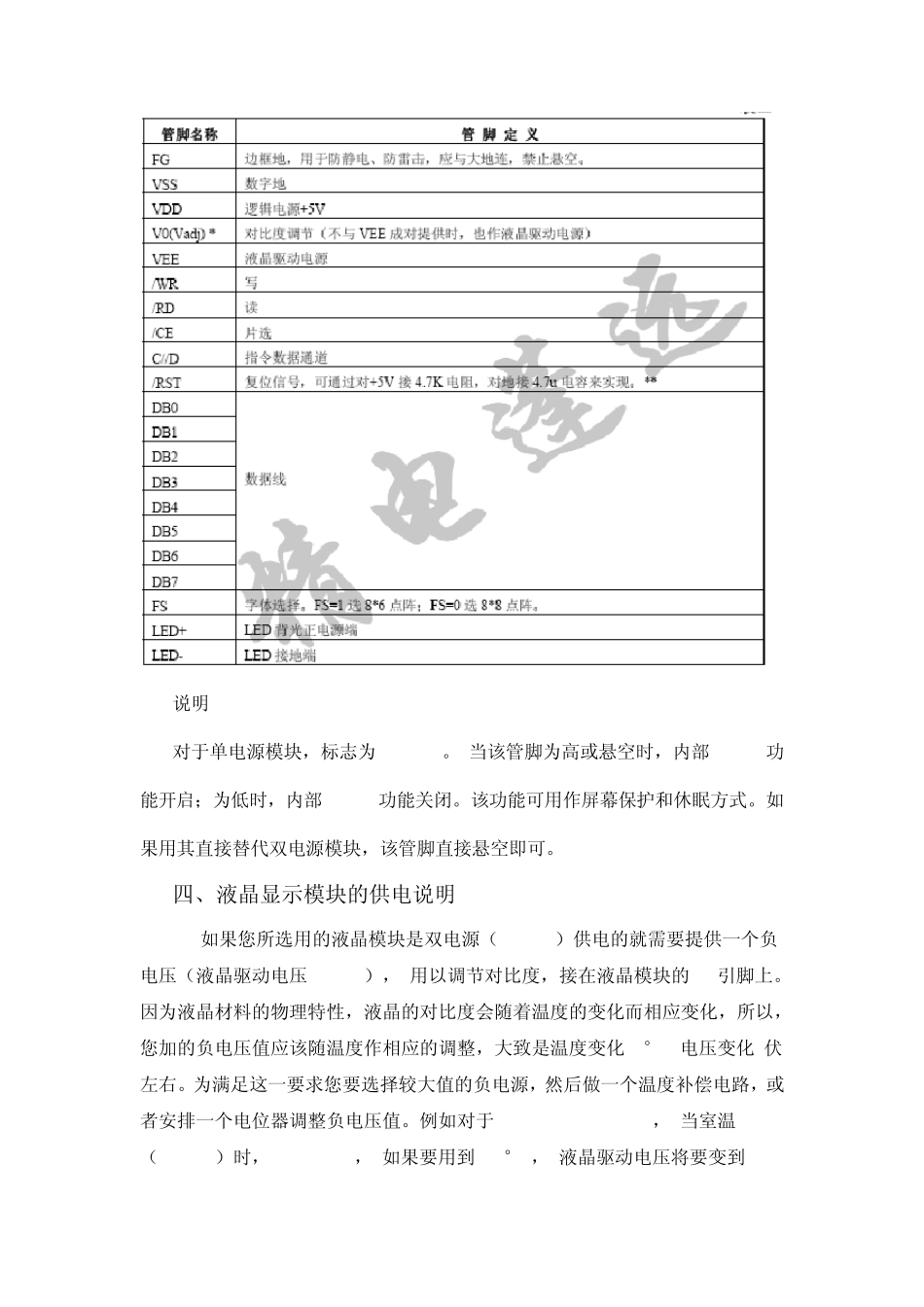

LCD12864(T6963)驱动程序_第2页
2/30

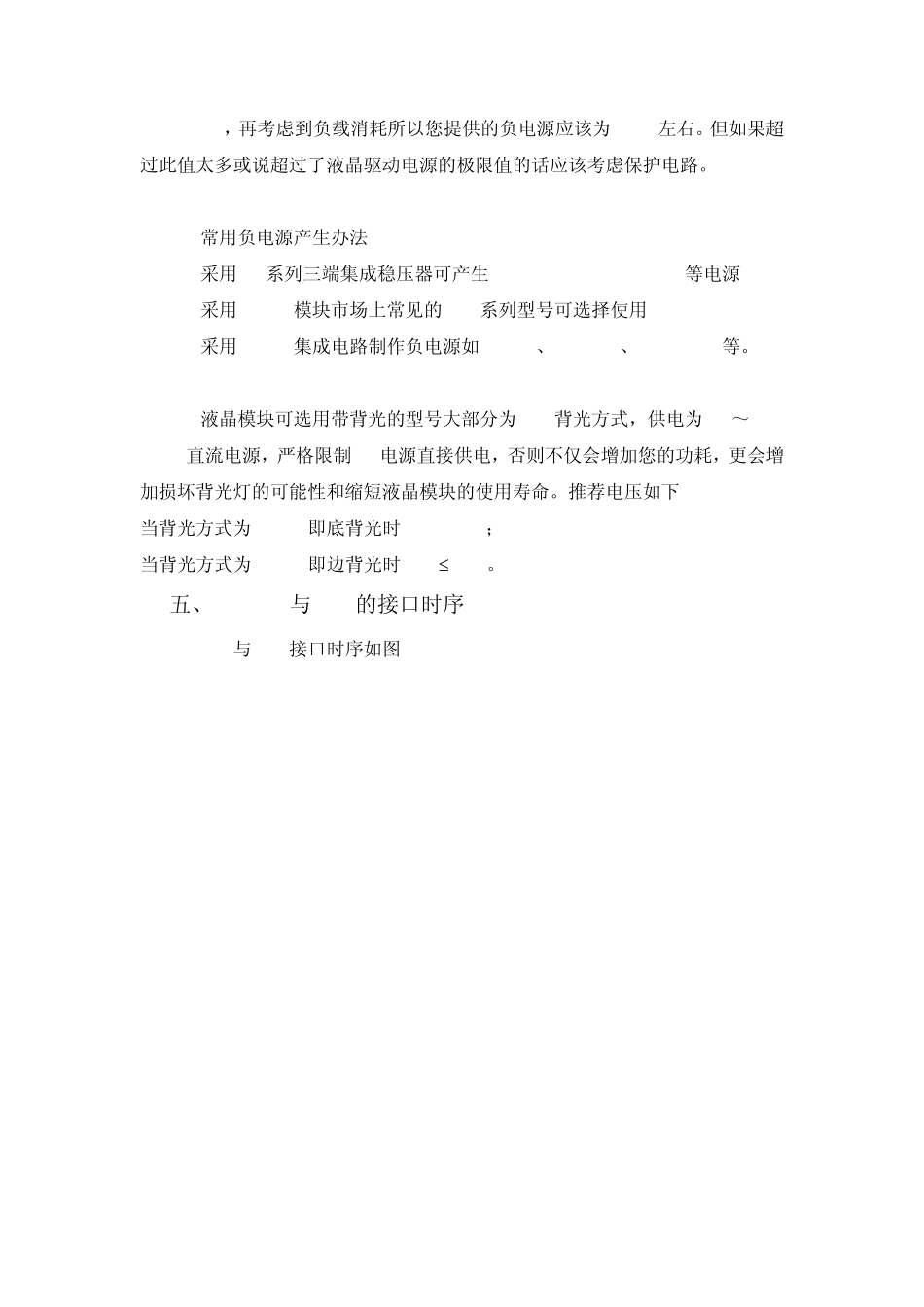

LCD12864(T6963)驱动程序_第3页
3/30
液晶显示模块的应用 一、结构特点 内藏T6963C 的液晶显示模块上已经实现了T6963C 与行、列驱动器及显示缓冲区RAM 的接口,同时也已用硬件设置了液晶屏的结构(单双屏、数据传输方式、显示窗口长度、宽度等等。我们常用的液晶显示模块一般都是单屏结构,因此我们这里只讨论单屏结构的液晶显示模块。内藏T6963C 的单屏结构点阵图形液晶显示模块的方框图如下: 二、T6963C 的特点 (1) T6963C 是点阵式液晶图形显示控制器它能直接与8 位微处理器接口; (2) T6963C 的字符字体可由硬件或软件设置,其字体有4 种5X8 、6X8 、7X8、8X8; (3) T6963C 的占空比可从1/16 到1/128; (4) T6963C 可以图形方式、文本方式及图形和文本合成方式进行显示,以及文本方式下的特征显示,还可以实现图形拷贝操作等等; (5) T6963C 具有内部字符发生器CGROM,共有128 个字符。T6963C 可管理64K显示缓冲区及字符发生器CGRAM,并允许MPU 随时访问显示缓冲区,甚至可以进行位操作。 三、该类液晶模块的管脚定义见下表: 说明: 对于单电源模块,标志为V0/POFF。 当该管脚为高或悬空时,内部DC/DC 功能开启;为低时,内部DC/DC 功能关闭。该功能可用作屏幕保护和休眠方式。如果用其直接替代双电源模块,该管脚直接悬空即可。 四、液晶显示模块的供电说明 1. 如果您所选用的液晶模块是双电源(VDD/V0)供电的就需要提供一个负电压(液晶驱动电压V0/VEE), 用以调节对比度,接在液晶模块的V0 引脚上。因为液晶材料的物理特性,液晶的对比度会随着温度的变化而相应变化,所以,您加的负电压值应该随温度作相应的调整,大致是温度变化10°C 电压变化1伏左右。为满足这一要求您要选择较大值的负电源,然后做一个温度补偿电路,或者安排一个电位器调整负电压值。例如对于QH12864T-HT-LED04, 当室温(VDD=5V)时,V0=-10.5V, 如果要用到-20°C, 液晶驱动电压将要变到V0=-14.5V,再考虑到负载消耗所以您提供的负电源应该为-16V 左右。但如果超过此值太多或说超过了液晶驱动电源的极限值的话应该考虑保护电路。 2. 常用负电源产生办法 1) 采用79 系列三端集成稳压器可产生-18v(7918) -24v(7924)等电源 2) 采用DC-DC 模块市场上常见的5D**系列型号可选择使用 3) 采用DC-DC 集成电路制作负电源如MAX749、 MAX680、 MC34063 等。 3. 液晶模块可选用带背光的型号大部分为LED 背光方式,供电为3.8~ 4.3V 直流电源,...
