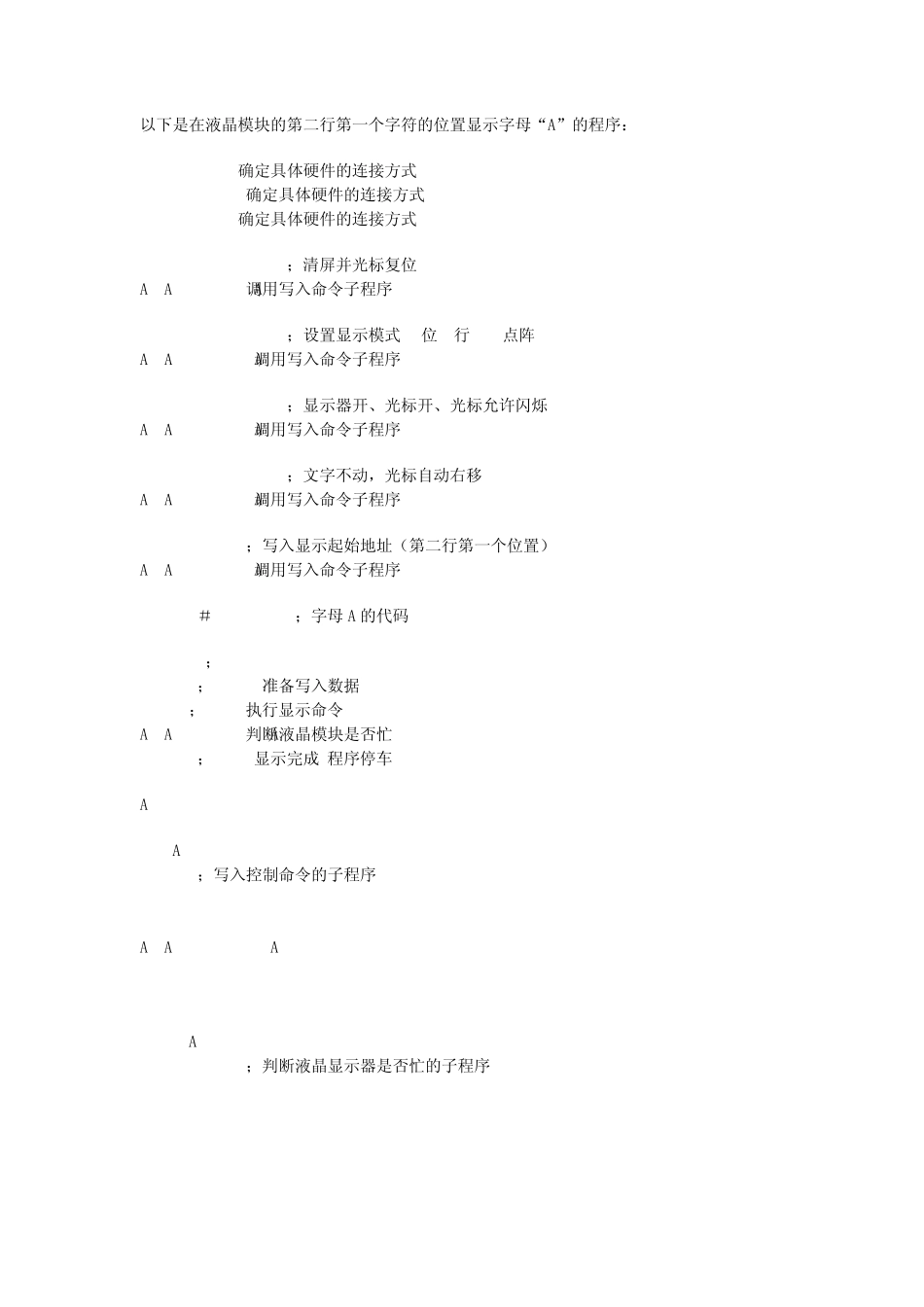

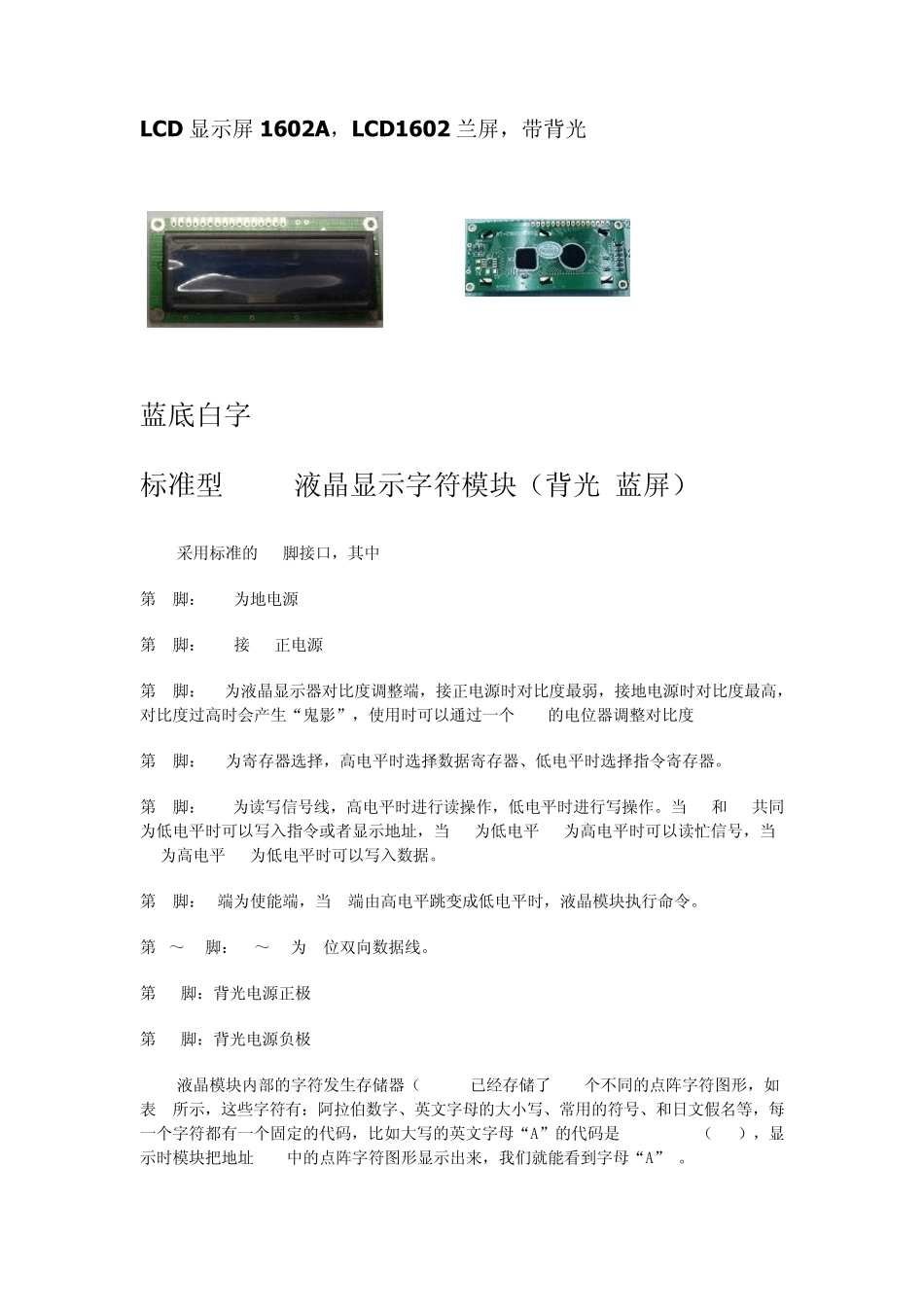

LCD 显示屏1602A，LCD1602 兰屏，带背光 蓝底白字 标准型16X2液晶显示字符模块（背光/蓝屏） 1602采用标准的16脚接口，其中: 第1脚：VSS为地电源 第2脚：VDD接5V正电源 第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个 10K的电位器调整对比度 第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。 第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS和 RW共同为低电平时可以写入指令或者显示地址，当 RS为低电平 RW为高电平时可以读忙信号，当RS为高电平 RW为低电平时可以写入数据。 第6脚：E端为使能端，当 E端由高电平跳变成低电平时，液晶模块执行命令。 第7～14脚：D0～D7为8位双向数据线。 第15脚：背光电源正极 第16脚：背光电源负极 1602液晶模块内部的字符发生存储器（CGROM)已经存储了 160个不同的点阵字符图形，如表 1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是 01000001B（41H），显示时模块把地址 41H中的点阵字符图形显示出来，我们就能看到字母“A” 。 以下是在液晶模块的第二行第一个字符的位置显示字母“A”的程序： ORG 0000H RS EQU P3.7;确定具体硬件的连接方式 RW EQU P3.6 ;确定具体硬件的连接方式 E EQU P3.5 ;确定具体硬件的连接方式 MOV P1,#00000001B ；清屏并光标复位 ACALL ENABLE;调用写入命令子程序 MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵 ACALL ENABLE ;调用写入命令子程序 MOV P1,#00001111B ；显示器开、光标开、光标允许闪烁 ACALL ENABLE ;调用写入命令子程序 MOV P1,#00000110B ；文字不动，光标自动右移 ACALL ENABLE ;调用写入命令子程序 MOV P1,#0C0H ；写入显示起始地址（第二行第一个位置） ACALL ENABLE ;调用写入命令子程序 MOV P1,＃01000001B ；字母A 的代码 SETB RS ；RS=1 CLR RW ；RW=0 ;准备写入数据 CLR E ；E=0 ;执行显示命令 ACALL DELAY ;判断液晶模块是否忙? SETB E ；E=1 ;显示完成,程序停车 AJMP $ ENABLE: CLR RS ；写入控制命令的子程序 CLR RW CLR E ACALL DELAY SETB E RET DELAY: MOV P1,#0FFH ；判断液晶显示器是否忙...
