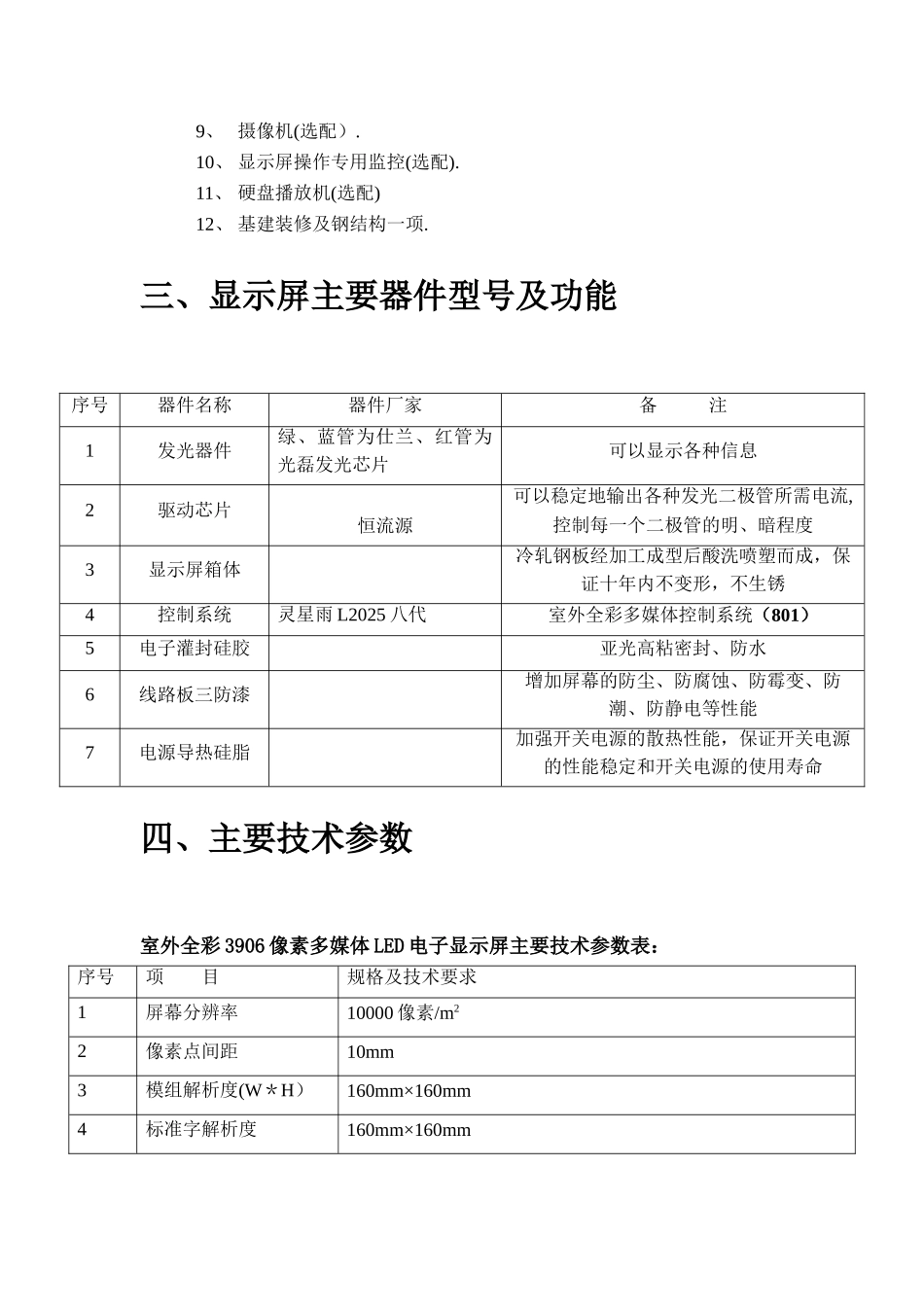

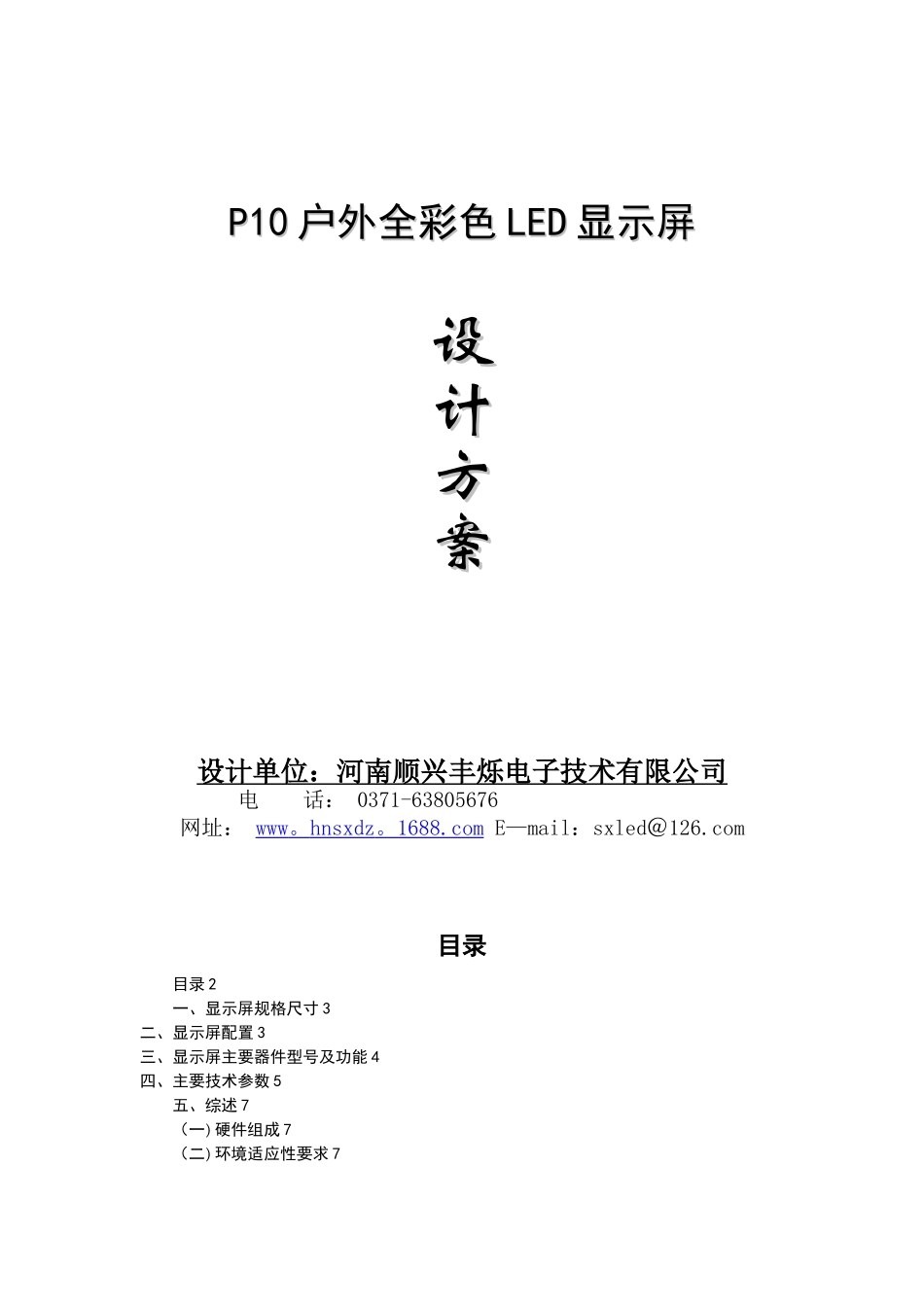

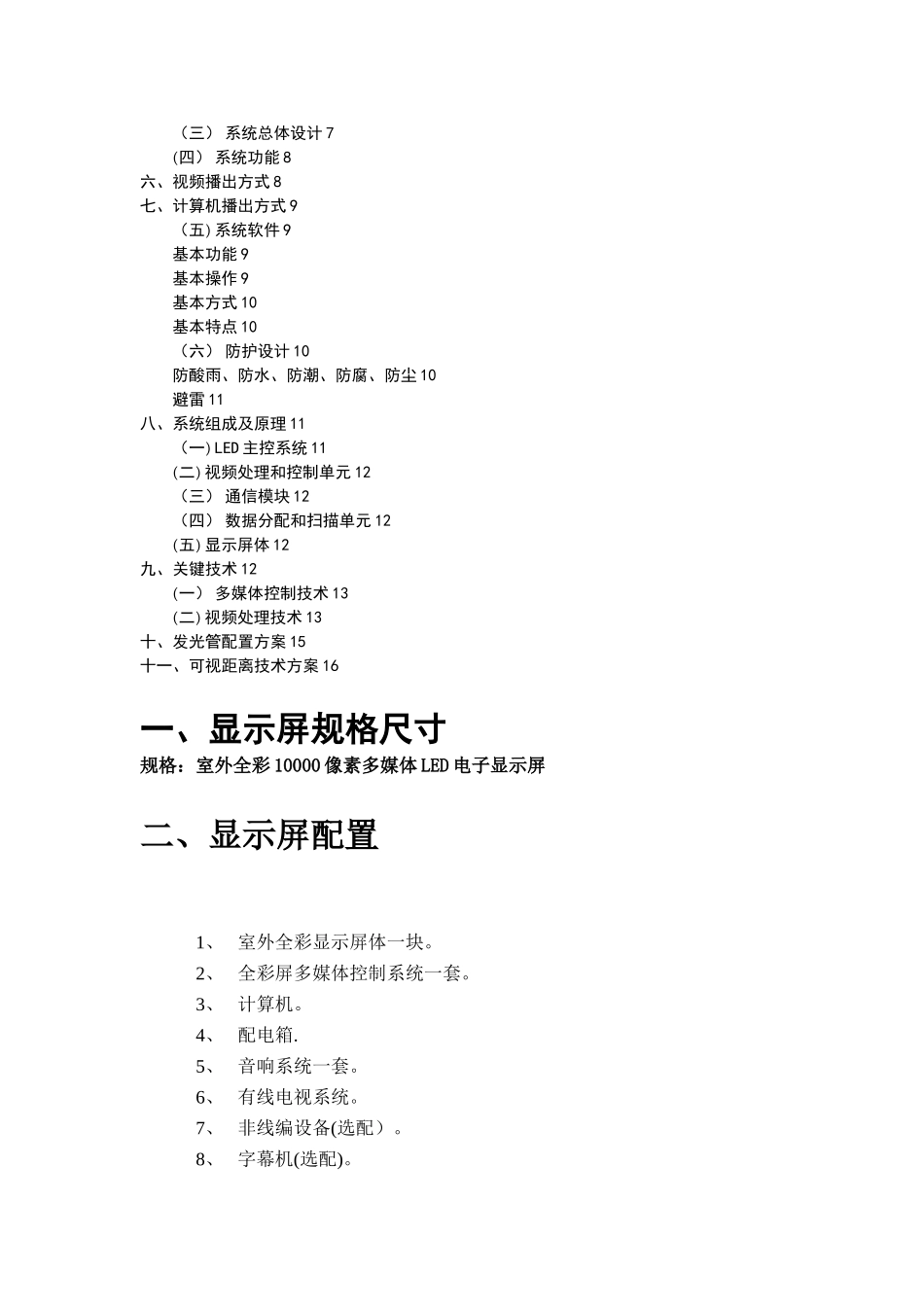

PP1100 户外全彩色户外全彩色 LEDLED 显示屏显示屏 设设计计方方案案 设计单位：河南顺兴丰烁电子技术有限公司电 话： 0371-63805676 网址： www 。 hnsxdz 。 1688. com E—mail：sxled＠126.com目录目录 2一、显示屏规格尺寸 3二、显示屏配置 3三、显示屏主要器件型号及功能 4四、主要技术参数 5五、综述 7（一) 硬件组成 7（二) 环境适应性要求 7（三） 系统总体设计 7(四） 系统功能 8六、视频播出方式 8七、计算机播出方式 9（五) 系统软件 9基本功能 9基本操作 9基本方式 10基本特点 10（六） 防护设计 10防酸雨、防水、防潮、防腐、防尘 10避雷 11八、系统组成及原理 11（一) LED 主控系统 11(二) 视频处理和控制单元 12（三） 通信模块 12（四） 数据分配和扫描单元 12(五) 显示屏体 12九、关键技术 12(一） 多媒体控制技术 13(二) 视频处理技术 13十、发光管配置方案 15十一、可视距离技术方案 16一、显示屏规格尺寸规格：室外全彩 10000 像素多媒体 LED 电子显示屏二、显示屏配置1、 室外全彩显示屏体一块。2、 全彩屏多媒体控制系统一套。3、 计算机。4、 配电箱.5、 音响系统一套。6、 有线电视系统。7、 非线编设备(选配）。8、 字幕机(选配)。9、 摄像机(选配）.10、 显示屏操作专用监控(选配).11、 硬盘播放机(选配)12、 基建装修及钢结构一项.三、显示屏主要器件型号及功能序号器件名称器件厂家备 注1发光器件绿、蓝管为仕兰、红管为光磊发光芯片可以显示各种信息2驱动芯片恒流源可以稳定地输出各种发光二极管所需电流,控制每一个二极管的明、暗程度3显示屏箱体冷轧钢板经加工成型后酸洗喷塑而成，保证十年内不变形，不生锈4控制系统灵星雨 L2025 八代室外全彩多媒体控制系统（801）5电子灌封硅胶亚光高粘密封、防水6线路板三防漆增加屏幕的防尘、防腐蚀、防霉变、防潮、防静电等性能7电源导热硅脂加强开关电源的散热性能，保证开关电源的性能稳定和开关电源的使用寿命四、主要技术参数室外全彩 3906 像素多媒体 LED 电子显示屏主要技术参数表：序号项 目规格及技术要求1屏幕分辨率10000 像素/m22像素点间距10mm3模组解析度(W＊H）160mm×160mm4标准字解析度160mm×160mm5标准字分辨率16 像素×16 像素6发光器件纯红、纯绿、纯蓝 φ5 椭圆发光二极管7像素配置1R1PG1PB（1 纯红+1 纯绿+1 纯蓝）8选材及亮度绿管、蓝管为仕兰明星;红管...
