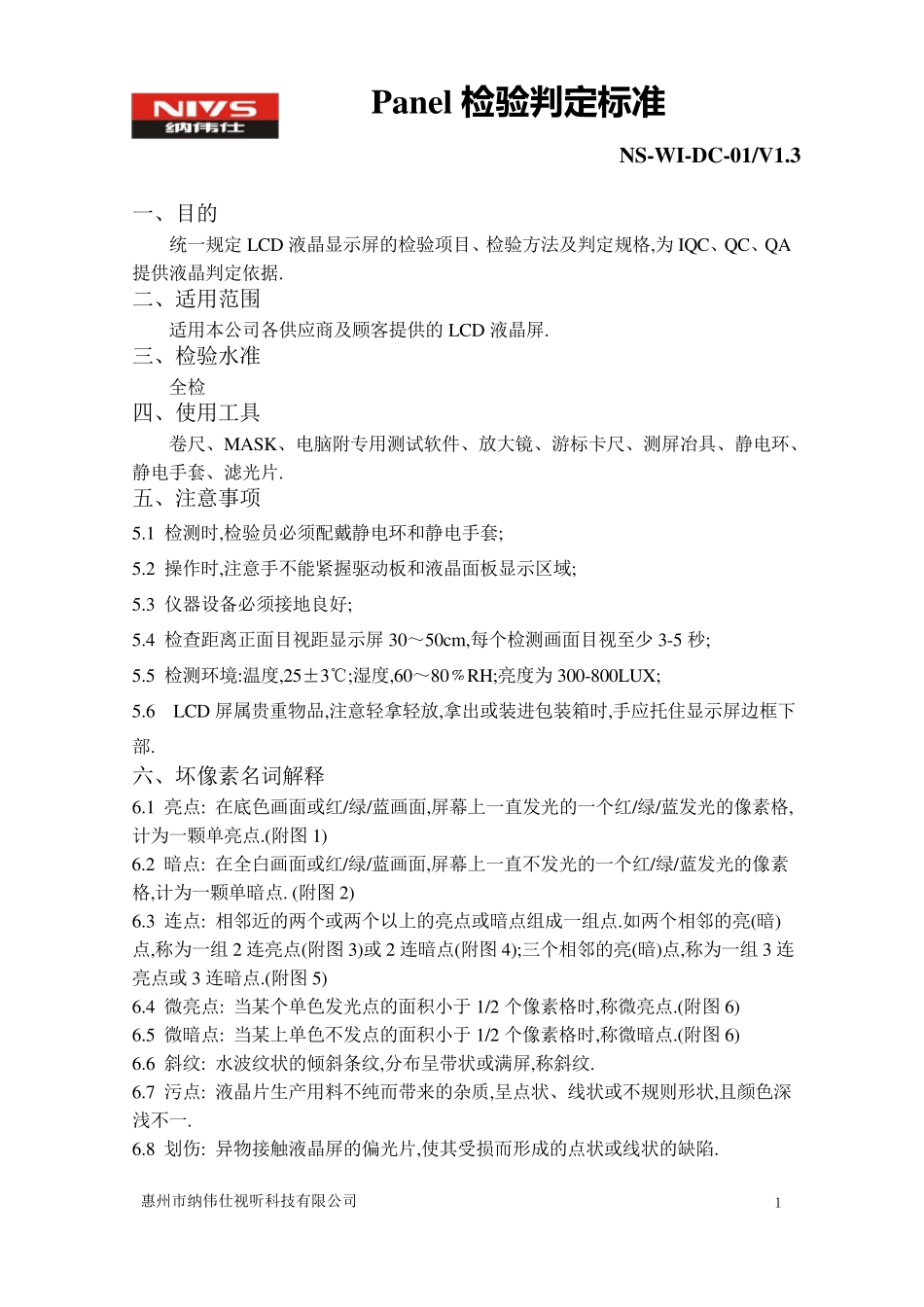

Pan el 检 验 判 定 标 准 NS-WI-DC-01/V1.3 惠州市纳伟仕视听科技有限公司 １ 一、目的 统一规定 LCD 液晶显示屏的检验项目、检验方法及判定规格,为 IQC、QC、QA提供液晶判定依据. 二、适用范围 适用本公司各供应商及顾客提供的 LCD 液晶屏. 三、检验水准 全检 四、使用工具 卷尺、MASK、电脑附专用测试软件、放大镜、游标卡尺、测屏冶具、静电环、静电手套、滤光片. 五、注意事项 5.1 检测时,检验员必须配戴静电环和静电手套; 5.2 操作时,注意手不能紧握驱动板和液晶面板显示区域; 5.3 仪器设备必须接地良好; 5.4 检查距离正面目视距显示屏 30～50cm ,每个检测画面目视至少 3-5 秒; 5.5 检测环境:温度,25±3℃;湿度,60～80﹪RH;亮度为 300-800LUX; 5.6 LCD 屏属贵重物品,注意轻拿轻放,拿出或装进包装箱时,手应托住显示屏边框下部. 六、坏像素名词解释 6.1 亮点: 在底色画面或红/绿/蓝画面,屏幕上一直发光的一个红/绿/蓝发光的像素格,计为一颗单亮点.(附图 1) 6.2 暗点: 在全白画面或红/绿/蓝画面,屏幕上一直不发光的一个红/绿/蓝发光的像素格,计为一颗单暗点. (附图 2) 6.3 连点: 相邻近的两个或两个以上的亮点或暗点组成一组点.如两个相邻的亮(暗)点,称为一组 2 连亮点(附图 3)或 2 连暗点(附图 4);三个相邻的亮(暗)点,称为一组 3 连亮点或 3 连暗点.(附图 5) 6.4 微亮点: 当某个单色发光点的面积小于 1/2 个像素格时,称微亮点.(附图 6) 6.5 微暗点: 当某上单色不发点的面积小于 1/2 个像素格时,称微暗点.(附图 6) 6.6 斜纹: 水波纹状的倾斜条纹,分布呈带状或满屏,称斜纹. 6.7 污点: 液晶片生产用料不纯而带来的杂质,呈点状、线状或不规则形状,且颜色深浅不一. 6.8 划伤: 异物接触液晶屏的偏光片,使其受损而形成的点状或线状的缺陷. Panel 检 验 判 定 标 准 NS-WI-DC-01/V1.3 惠州市纳伟仕视听科技有限公司 ２ 6.9 暗团: 液晶屏局部显示亮度较其周围偏暗而出现视觉上的暗印,称暗团. 6.10 亮斑: 液晶屏局部显示亮度较其周围偏亮而出现视觉上的亮团,称亮斑. 6.11 异物: 灰尘或其它小杂质落入偏光片和玻璃之间,在底色画面形成发光和白色画面不发光的点状或不规则线状的缺陷. 6.12 Mura: 液晶屏局部显示在视觉上灰色或白色的色差,呈点状、线状或带状分布. 6.13 白点(团): 液晶屏在单色画面或Window s 桌面下局部显示呈白色的...
