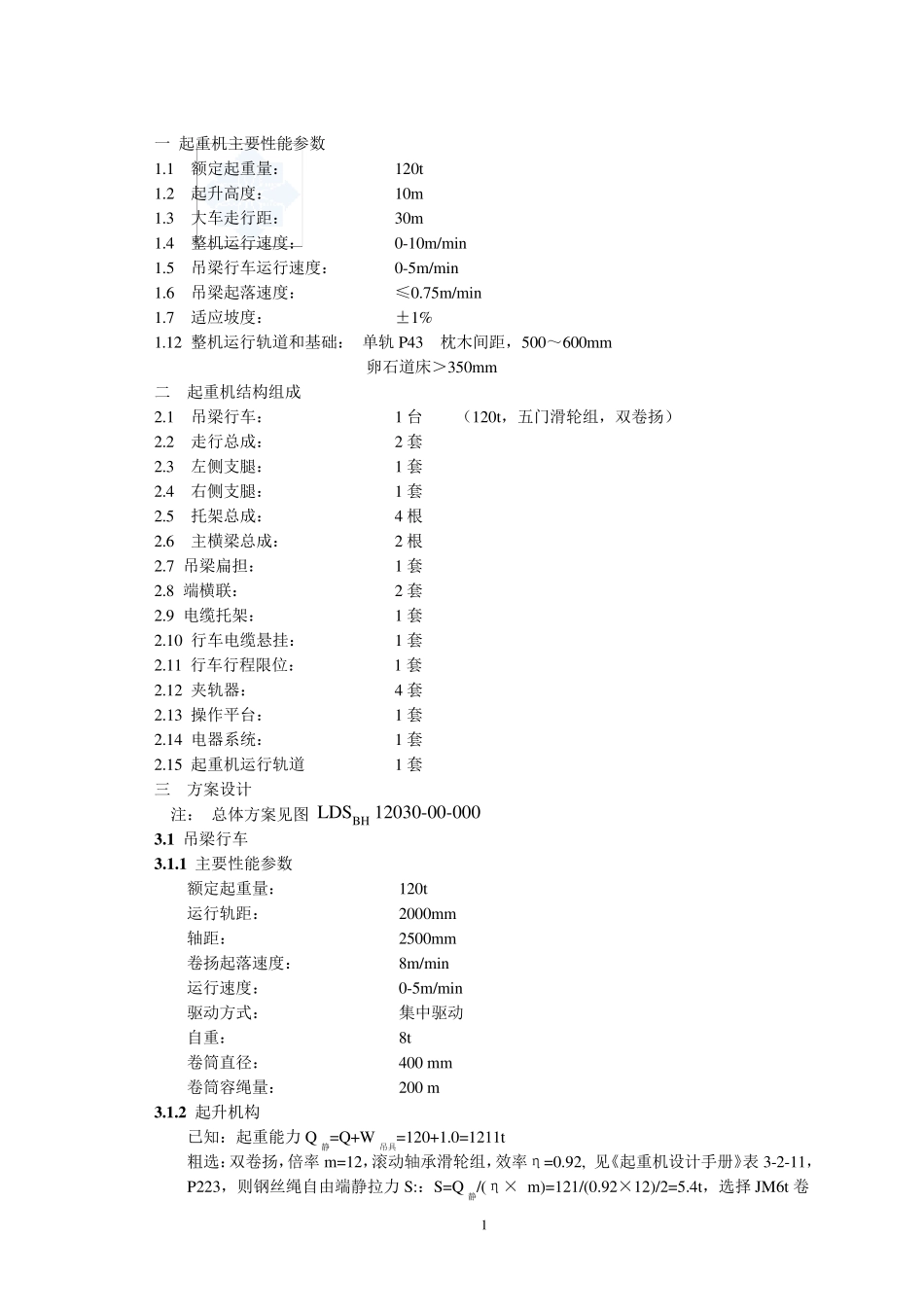

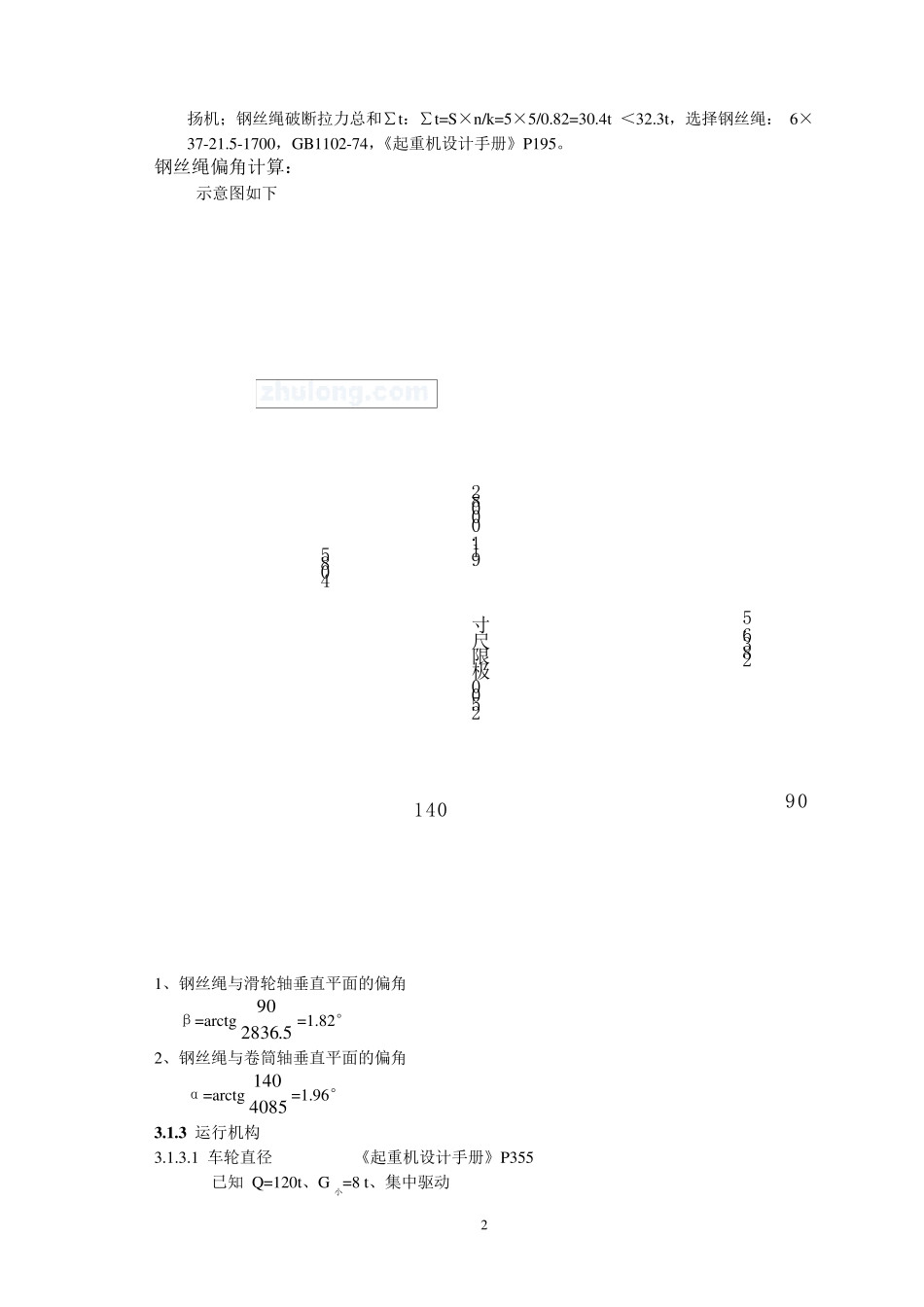

LDSBH12030 三角桁架门式起重机 计算书 计算： 审核： 日期： 1 一 起重机主要性能参数 1.1 额定起重量： 120t 1.2 起升高度： 10m 1.3 大车走行距： 30m 1.4 整机运行速度： 0-10m/min 1.5 吊梁行车运行速度： 0-5m/min 1.6 吊梁起落速度： ≤0.75m/min 1.7 适应坡度： ±1% 1.12 整机运行轨道和基础： 单轨 P43 枕木间距，500～600mm 卵石道床＞350mm 二 起重机结构组成 2.1 吊梁行车： 1 台 （120t，五门滑轮组，双卷扬） 2.2 走行总成： 2 套 2.3 左侧支腿： 1 套 2.4 右侧支腿： 1 套 2.5 托架总成： 4 根 2.6 主横梁总成： 2 根 2.7 吊梁扁担： 1 套 2.8 端横联： 2 套 2.9 电缆托架： 1 套 2.10 行车电缆悬挂： 1 套 2.11 行车行程限位： 1 套 2.12 夹轨器： 4 套 2.13 操作平台： 1 套 2.14 电器系统： 1 套 2.15 起重机运行轨道 1 套 三 方案设计 注： 总体方案见图 LDSBH 12030-00-000 3 .1 吊梁行车 3 .1 .1 主要性能参数 额定起重量： 120t 运行轨距： 2000mm 轴距： 2500mm 卷扬起落速度： 8m/min 运行速度： 0-5m/min 驱动方式： 集中驱动 自重： 8t 卷筒直径： 400 mm 卷筒容绳量： 200 m 3 .1 .2 起升机构 已知：起重能力 Q静=Q+W吊具=120+1.0=1211t 粗选：双卷扬，倍率 m=12，滚动轴承滑轮组，效率η=0.92, 见《起重机设计手册》表 3-2-11，P223，则钢丝绳自由端静拉力 S:：S=Q静/(η× m)=121/(0.92×12)/2=5.4t，选择 JM6t卷 2 1409040852836.52500极限尺寸911.00082扬机；钢丝绳破断拉力总和∑t：∑t=S×n/k=5×5/0.82=30.4t ＜32.3t，选择钢丝绳： 6×37-21.5-1700，GB1102-74，《起重机设计手册》P195。 钢丝绳偏角计算： 示意图如下 1、钢丝绳与滑轮轴垂直平面的偏角 β=arctg5.283690=1.82° 2、钢丝绳与卷筒轴垂直平面的偏角 α=arctg 4085140=1.96° 3 .1 .3 运行机构 3.1.3.1 车轮直径 《起重机设计手册》P355 已知 Q=120t、G小=8 t、集中驱动 3 则 Pmax=（Q+G小）/4=32，Pmin=G小/4=2t，Pc=32minmaxPP=22t 车轮和轨道线接触，L=80mm，轨道方钢40×80，车轮材料 ZG40Mn2，则由公式： D≥211CCLKPc=25.117.1802.71000022=261mm 式中 K1—常数 7.2N/mm2，δb≥800MPa L—踏面宽 80mm C1—转速系数 1.17，v=5m/m...
