LD型单梁桥式起重机简单快速计算表VIP免费

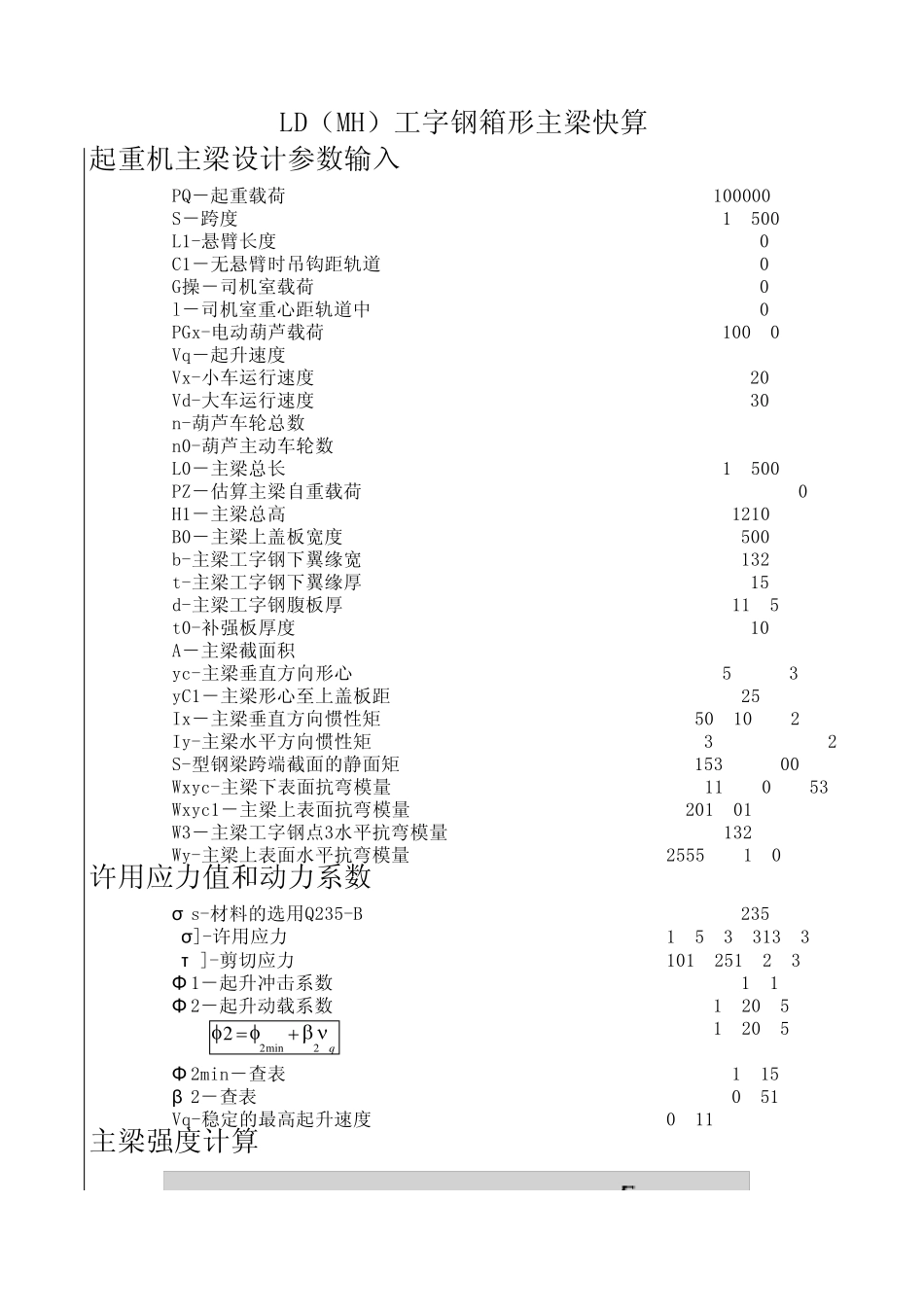

LD型单梁桥式起重机简单快速计算表_第1页
1/16

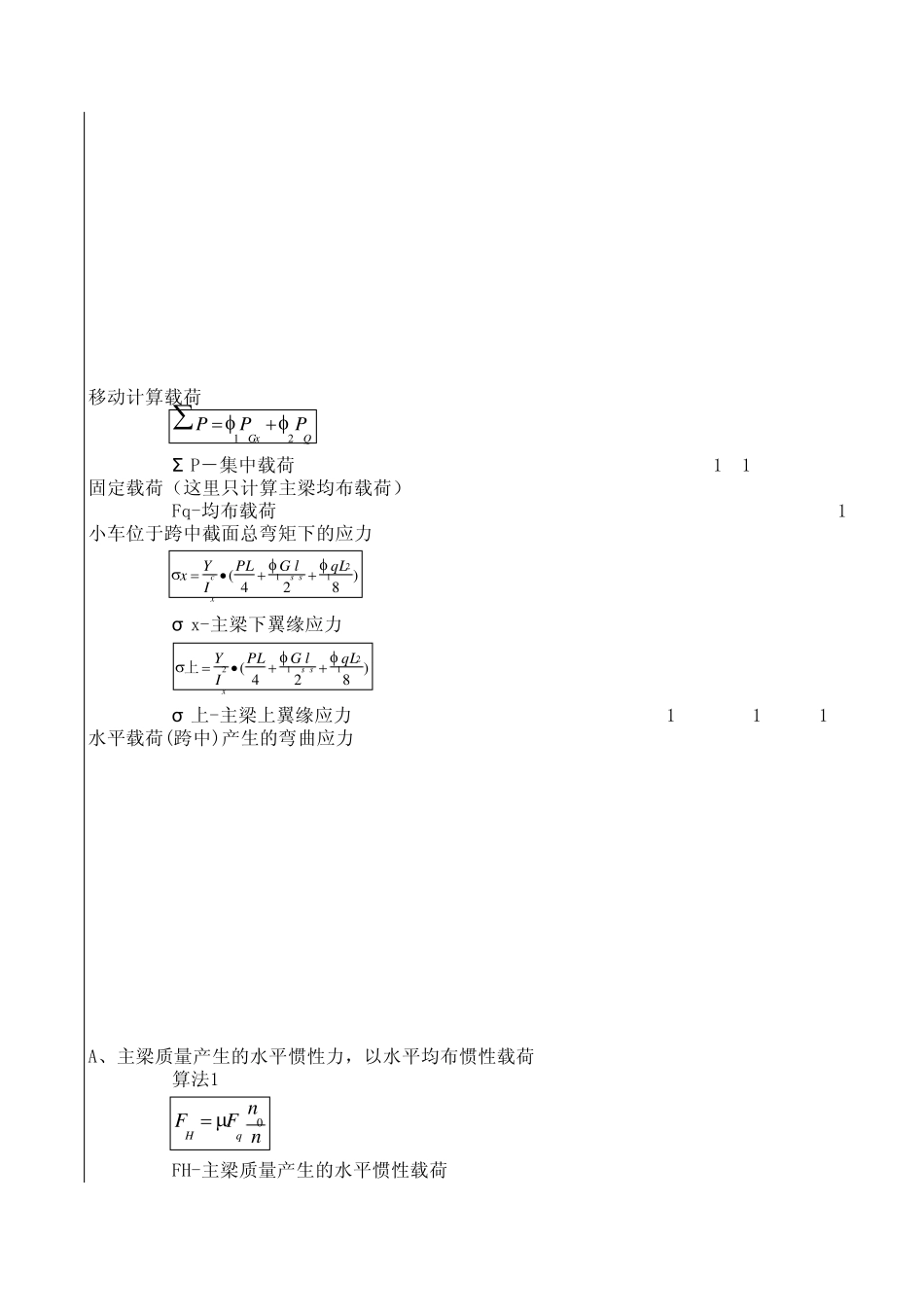

LD型单梁桥式起重机简单快速计算表_第2页
2/16
LD型单梁桥式起重机简单快速计算表_第3页
3/16
起重机主梁设计参数输入PQ-起重载荷100000S-跨度19500L1-悬臂长度0C1-无悬臂时吊钩距轨道0G操-司机室载荷0l-司机室重心距轨道中0PGx-电动葫芦载荷10040Vq-起升速度7Vx-小车运行速度20Vd-大车运行速度30n-葫芦车轮总数8n0-葫芦主动车轮数4L0-主梁总长19500PZ-估算主梁自重载荷44760H1-主梁总高1210B0-主梁上盖板宽度500b-主梁工字钢下翼缘宽132t-主梁工字钢下翼缘厚15d-主梁工字钢腹板厚11.5t0-补强板厚度10A-主梁截面积yc-主梁垂直方向形心584.3yC1-主梁形心至上盖板距625.7Ix-主梁垂直方向惯性矩4506104628Iy-主梁水平方向惯性矩638967772S-型钢梁跨端截面的静面矩15368600Wxyc-主梁下表面抗弯模量7711970.953Wxyc1-主梁上表面抗弯模量7201701.499W3-主梁工字钢点3水平抗弯模量9681329.879Wy-主梁上表面水平抗弯模量2555871.088许用应力值和动力系数σ s-材料的选用Q235-B235[σ]-许用应力175.3731343[τ ]-剪切应力101.2517263Φ 1-起升冲击系数1.1Φ 2-起升动载系数1.20951.2095Φ 2min-查表1.15β 2-查表0.51Vq-稳定的最高起升速度0.116666667主梁强度计算LD(MH)工字钢箱形主梁快算q2min22移动计算载荷Σ P-集中载荷131994固定载荷(这里只计算主梁均布载荷)Fq-均布载荷2.295384615σ x-主梁下翼缘应力98.99978937σ 上-主梁上翼缘应力106.0143218水平载荷(跨中)产生的弯曲应力A、主梁质量产生的水平惯性力,以水平均布惯性载荷算法1FH-主梁质量产生的水平惯性载荷0.642707692小车位于跨中截面总弯矩下的应力QGxPPP21)824(211qLlGPLIYxssxc)824(2112qLlGPLIYssx上nnFFqH0μ -滑动摩擦系数0.14算法2FH-主梁质量产生的水平惯性载荷0.062107731Φ 5-动力效应系数1.5m-主梁或桥架的重量单位长度重量0.23422292a-运行加速度0.176776695Vd-大车运行速度0.5B、小车质量和总起升质量产生的水平惯性力算法17860PH-小车质量和总起升质量产生的水平惯性力7702.8算法25502PH-小车质量和总起升质量产生的水平惯性力2977.424625m2-小车质量与总起升质量之和11228.57143小车在跨中,截面在水平作用下产生的弯矩(司机室略去)按简支梁近似计算算法1My-小车在跨中,截面在水平作用下产生的弯矩68099850算法2My-小车在跨中,截面在水平作用下产生的弯矩17467003.12主梁上翼缘外表面自由边上产生的应力算法1σ y-主梁上翼缘外表面自由边上产生的应力26.64447762算法2σ y...
