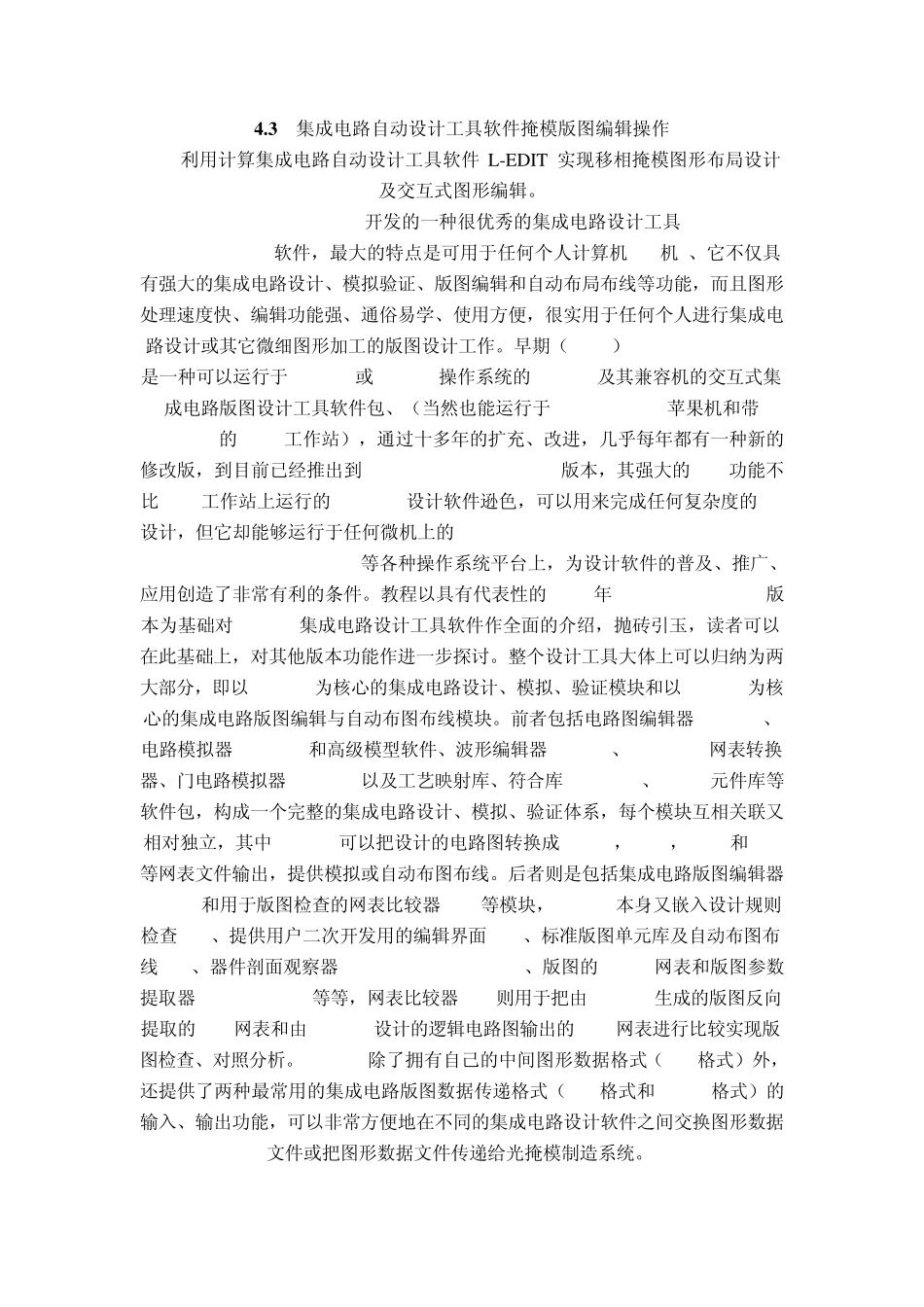

Ledit使用技巧_第1页
1/20

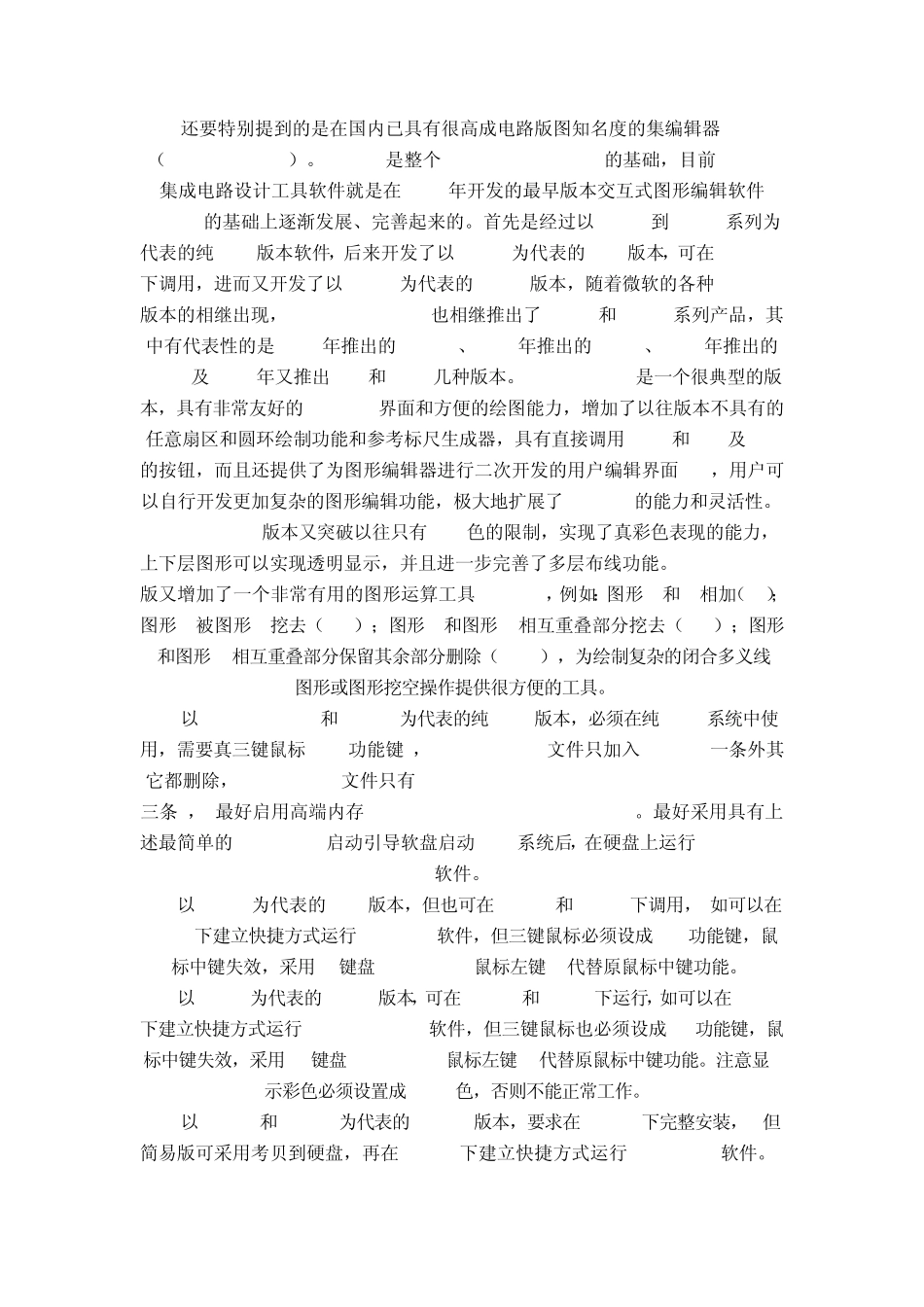

Ledit使用技巧_第2页
2/20

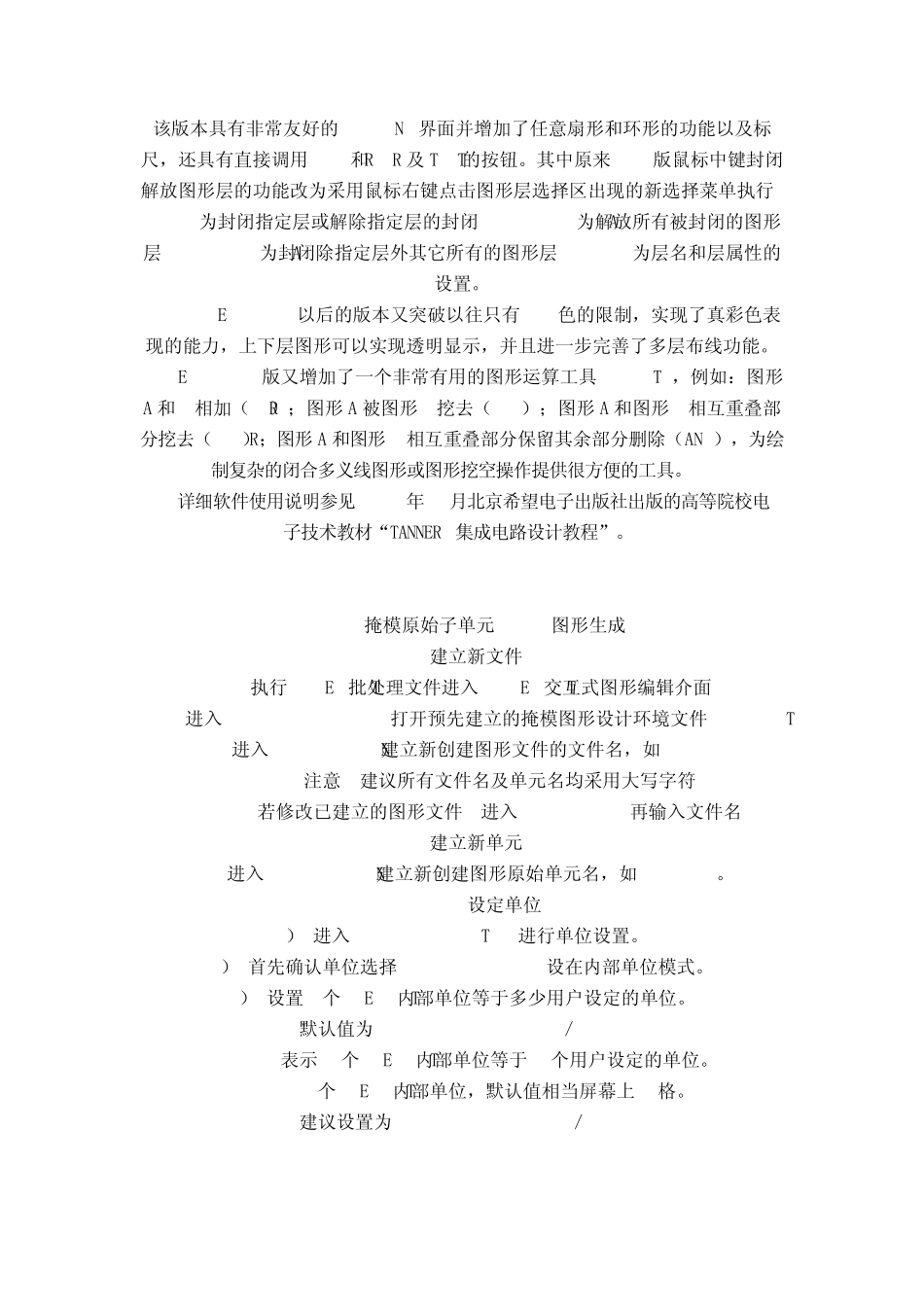

Ledit使用技巧_第3页
3/20
4 .3 集成电路自动设计工具软件掩模版图编辑操作 利用计算集成电路自动设计工具软件 L -EDIT 实现移相掩模图形布局设计及交互式图形编辑。 Tanner Research,Inc.开发的一种很优秀的集成电路设计工具 (Tanner IC Design Tools) 软件,最大的特点是可用于任何个人计算机(PC机)、它不仅具有强大的集成电路设计、模拟验证、版图编辑和自动布局布线等功能,而且图形处理速度快、编辑功能强、通俗易学、使用方便,很实用于任何个人进行集成电路设计或其它微细图形加工的版图设计工作。早期( 1988)Tanner EDA Tools是一种可以运行于PC-DOS或 MS-DOS操作系统的IBM PC及其兼容机的交互式集成电路版图设计工具软件包、(当然也能运行于Macintoshcs苹果机和带X-windos的UNIX工作站),通过十多年的扩充、改进,几乎每年都有一种新的修改版,到目前已经推出到 1988-2002 Tanner EDA 版本,其强大的EDA功能不比 SUN 工作站上运行的Cadence设计软件逊色,可以用来完成任何复杂度的IC设计,但它却能够运行于任何微机上的Windows 98/ Windows ME/ Windows NT/ Windows 2000/ Windows XP等各种操作系统平台上,为设计软件的普及、推广、应用创造了非常有利的条件。教程以具有代表性的1998年 Tanner EDA Tools 版本为基础对 Tanner集成电路设计工具软件作全面的介绍,抛砖引玉,读者可以在此基础上,对其他版本功能作进一步探讨。整个设计工具大体上可以归纳为两大部分,即以 S-Edit为核心的集成电路设计、模拟、验证模块和以 L-Edit为核心的集成电路版图编辑与自动布图布线模块。前者包括电路图编辑器 S-Edit、电路模拟器 T-Spice和高级模型软件、波形编辑器 W-Edit、Net Tran网表转换器、门电路模拟器 GateSim以及工艺映射库、符合库 SchemLib、Spice元件库等软件包,构成一个完整的集成电路设计、模拟、验证体系,每个模块互相关联又相对独立,其中 S-Edit可以把设计的电路图转换成SPICE,VHDL,EDIF和 TPR等网表文件输出,提供模拟或自动布图布线。后者则是包括集成电路版图编辑器L-Edit和用于版图检查的网表比较器 LVS等模块,L-Edit本身又嵌入设计规则检查 DRC、提供用户二次开发用的编辑界面 UPI、标准版图单元库及自动布图布线 SPR、器件剖面观察器 Cross Section Viewer、版图的SPICE网表和版图参数提取器 Extract(LPE)等等,网表比较器 LVS则用于把由 L-Edit生成的版图反向提取的SPC网表和由...
