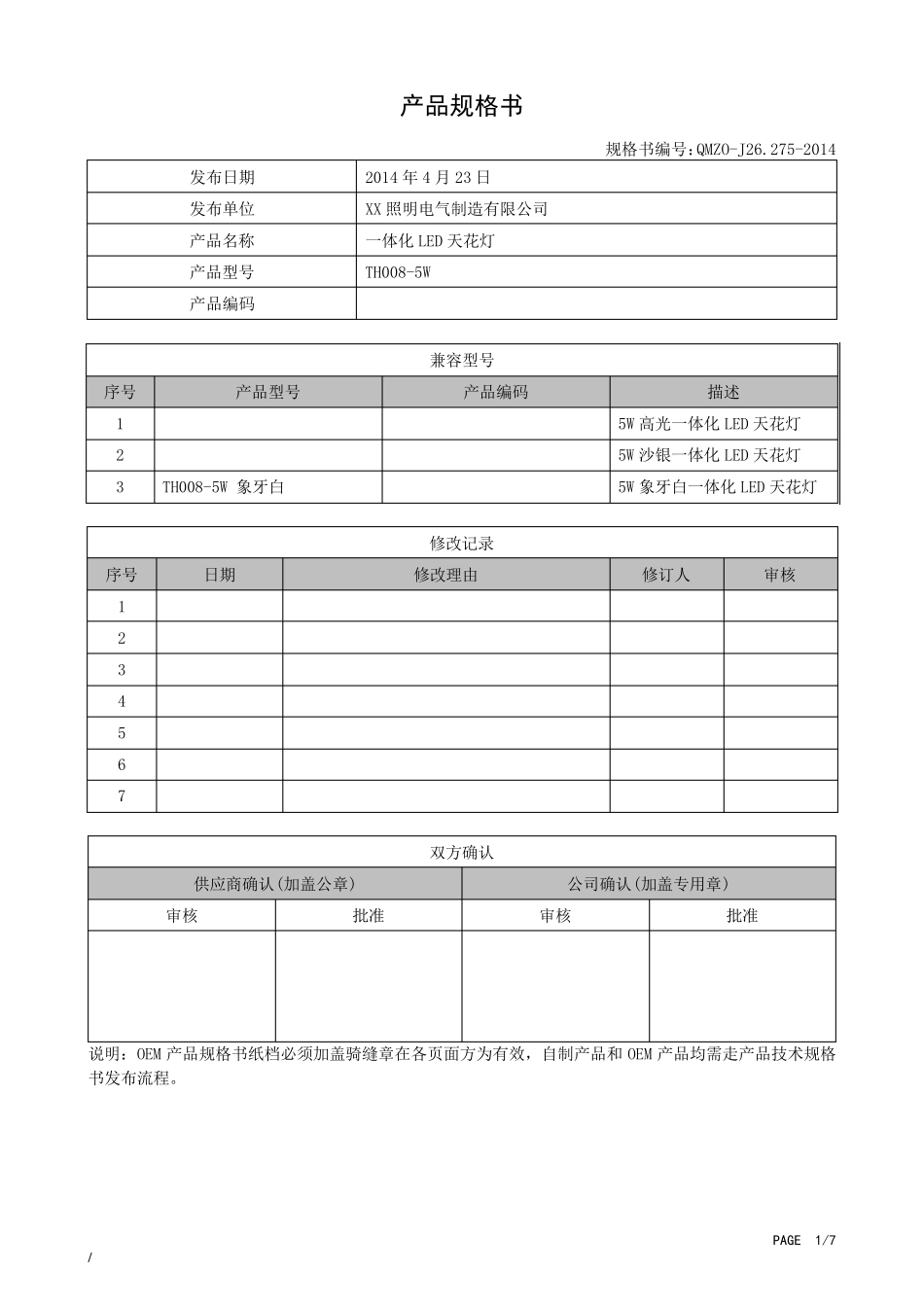

PAGE 1/7 / 产品规格书 规格书编号：QMZO-J26.275-2014 发布日期 2014 年4 月23 日 发布单位 XX 照明电气制造有限公司 产品名称 一体化LED 天花灯 产品型号 TH008-5W 产品编码 兼容型号 序号 产品型号 产品编码 描述 1 5W 高光一体化LED 天花灯 2 5W 沙银一体化LED 天花灯 3 TH008-5W 象牙白 5W 象牙白一体化LED 天花灯 修改记录 序号 日期 修改理由 修订人 审核 1 2 3 4 5 6 7 双方确认 供应商确认(加盖公章) 公司确认(加盖专用章) 审核 批准 审核 批准 说明：OEM 产品规格书纸档必须加盖骑缝章在各页面方为有效，自制产品和OEM 产品均需走产品技术规格书发布流程。 PAGE 2/7 / 一、目的：明确产品的技术标准，指导产品的检验。 二、产品图片 三、产品基本规格参数（根据产品特点自行添加规格参数要求） 1、产品外观如上图：未经照明电气制造有限公司市场部确认，供应商不能擅自变更产品外观及配置； 2、灯具外形尺寸: Ø108*45mm ； 3、灯具净 重 （包 括 驱 动 电源 ）: ； 4、灯体 颜 色 ： 象 牙 白 /沙 银 /高 光 ； 5、材 质 ：** 铝 合 金 ；** PC 珠 面 透 镜 ；** 驱 动 ；** 弹 簧 卡 ； 6、光 源 ：类 型 2835 贴 片 规格 20*20MM 六 角 ；功 率 ： 1W ；（如光 源 为 LED 需 填 写 串 并 方 式 5串 ；芯 片尺寸；芯 片厂 家 ；封 装 厂 家 : ）； 7、电源 驱 动 方 式 ： 恒 流驱 动 ； 8、IP 等级： 20 ；按防触电保护型 式 分类 ： Ⅱ类 ； 9、环境温度：工作 -20 ~ 40 oC ；储存 -20 ~ 60 oC. ； 10、环境湿度：工作20%RH ~ 80%RH ；储存20%RH ~ 80%RH ； 11、安装 方 式 ： 嵌入式 ；是否需 要开孔： Ø70MM ；（如需 要须填 写 开孔尺寸） 12、驱 动 电源 生产厂 家 ： 源 星电源 ；是否可通过EMC 检测： 无 ；认证情况： 无 ； 13、灯具是否可调光 或带控制： 无 ； 14、灯具发光 角 度是否有明确要求： 30 ； 15、灯具是否可调节角 度： 15° ； 四、电气参数要求（根据产品实际参数填 写 ） 项目名称 单位 额定值 备注 输入电压 V AC220 输入电流 A 0.041 灯具功 率 W 4.5 功 率 因数 PF ≥0.49 频率 Hz 50 驱 动 输出电压 V DC45-50V 驱 动 输出电...
