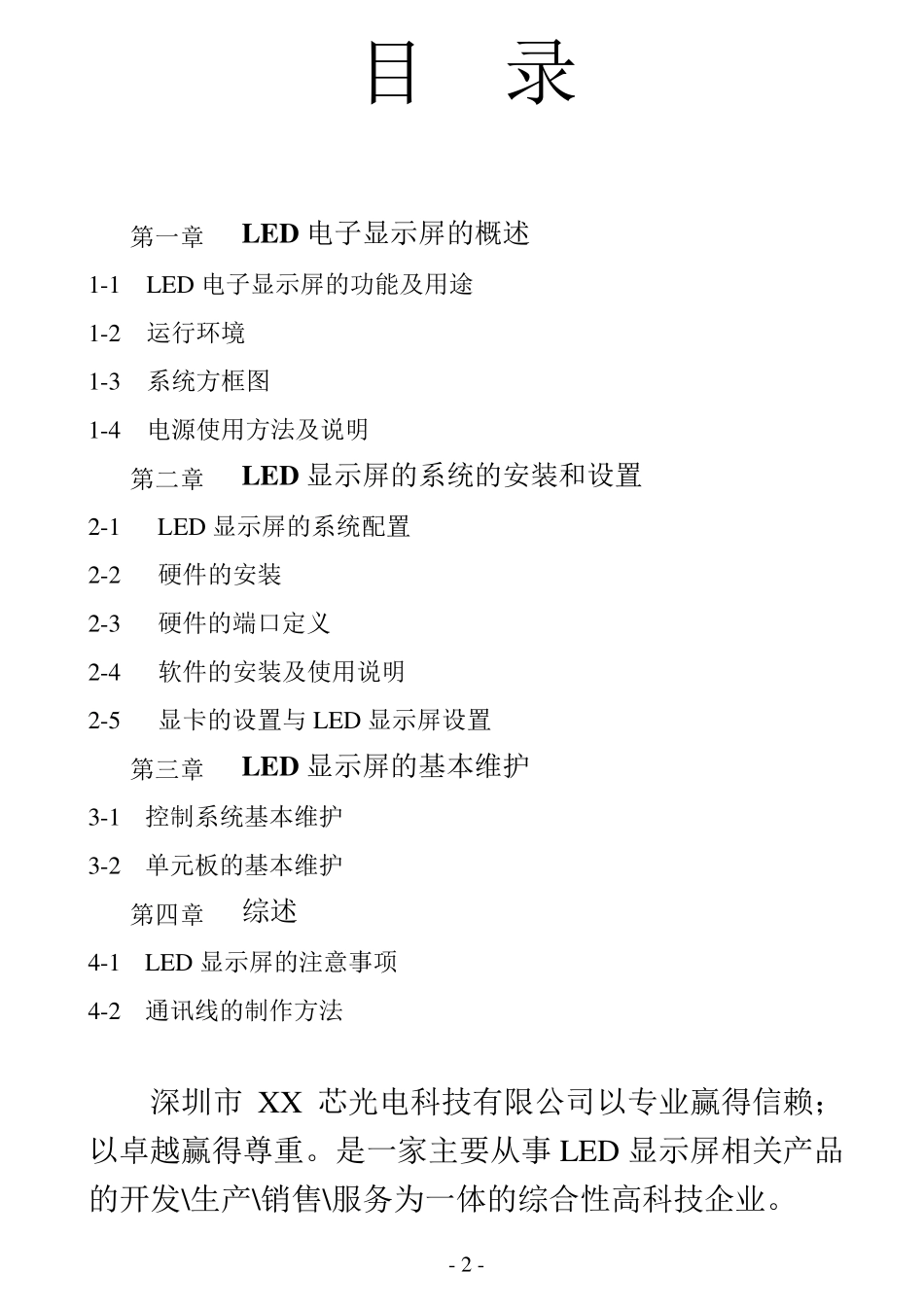

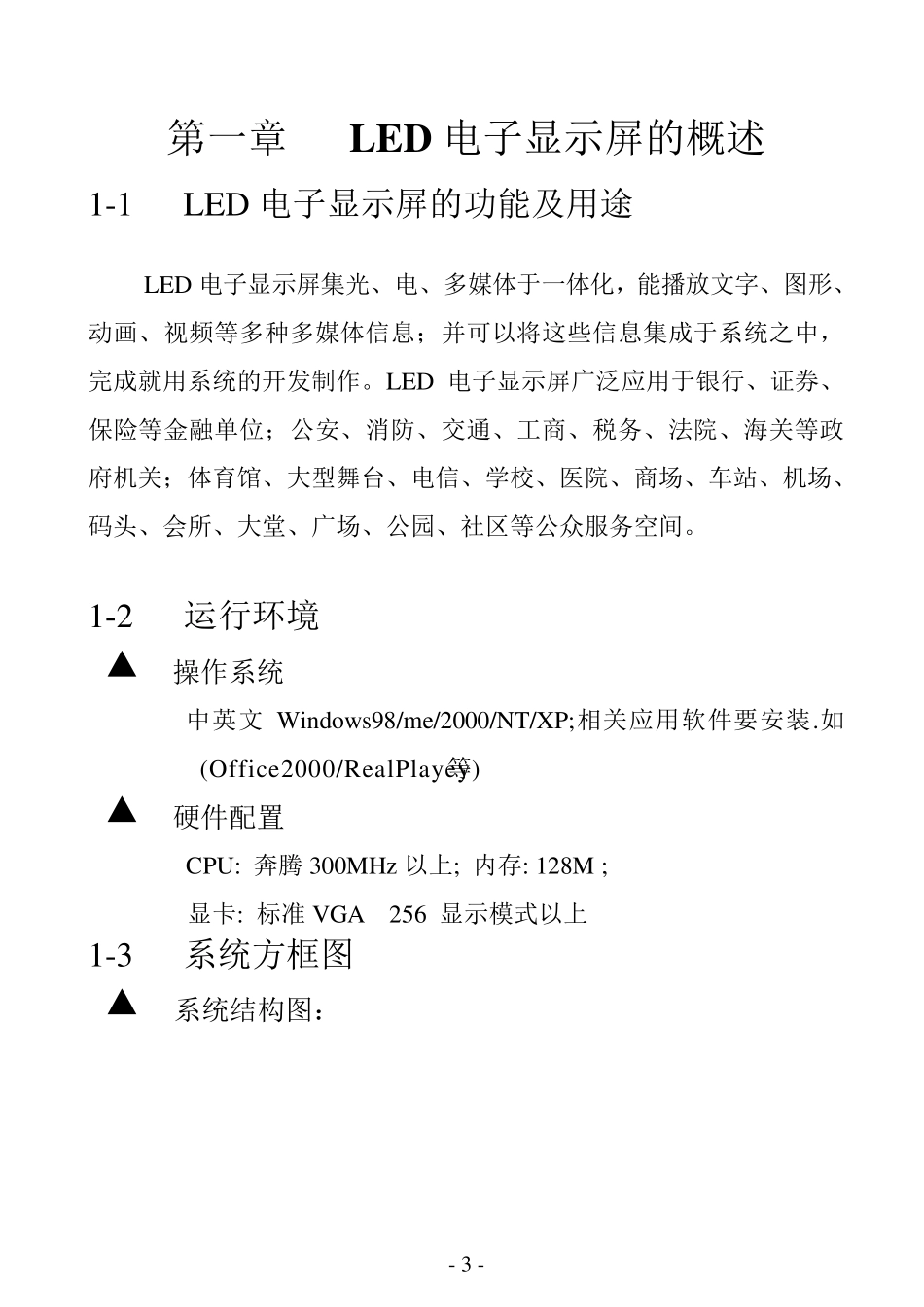

深圳市X X 芯光电有限公司 - 2 - 目 录 第一章 LED 电子显示屏的概述 1-1 LED 电子显示屏的功能及用途 1-2 运行环境 1-3 系统方框图 1-4 电源使用方法及说明 第二章 LED 显示屏的系统的安装和设置 2-1 LED 显示屏的系统配置 2-2 硬件的安装 2-3 硬件的端口定义 2-4 软件的安装及使用说明 2-5 显卡的设置与LED 显示屏设置 第三章 LED 显示屏的基本维护 3-1 控制系统基本维护 3-2 单元板的基本维护 第四章 综述 4-1 LED 显示屏的注意事项 4-2 通讯线的制作方法 深圳市XX 芯光电科技有限公司以专业赢得信赖；以卓越赢得尊重。是一家主要从事LED 显示屏相关产品的开发\生产\销售\服务为一体的综合性高科技企业。 - 3 - 第一章 LED 电子显示屏的概述 1-1 LED 电子显示屏的功能及用途 LED 电子显示屏集光、电、多媒体于一体化，能播放文字、图形、动画、视频等多种多媒体信息；并可以将这些信息集成于系统之中，完成就用系统的开发制作。LED 电子显示屏广泛应用于银行、证券、保险等金融单位；公安、消防、交通、工商、税务、法院、海关等政府机关；体育馆、大型舞台、电信、学校、医院、商场、车站、机场、码头、会所、大堂、广场、公园、社区等公众服务空间。 1-2 运行环境 ▲ 操作系统 中英文Windows98/me/2000/NT/XP;相关应用软件要安装.如(Office2000/RealPlayey等) ▲ 硬件配置 CPU: 奔腾 300MHz 以上; 内存: 128M ; 显卡: 标准 VGA 256 显示模式以上 1-3 系统方框图 ▲ 系统结构图： - 4 - ▲ 信号走向图： 本系统由电脑同步控制 LED 显示屏，用一条超五类网线传送信号给 接收卡，接收卡通过转接卡把信号传到 LED 屏幕来完成通迅。 1-4 电源的使用方法及说明 LED 显示屏使用的是 AC220v或 AC110V 电流供电，要求电、 - 5 - 网电压波动小于是10%，并有提供良好的地线。 ▲ AC220V 电源接线示意图： LED 大屏幕供电由火、零、地三线组成，电网电压波动小于是10%，三线电压供给 5V 电源，5V 电源再把电供给各个单元板各接收卡，即 LED大屏幕。 LED 大屏幕整屏最大功率小于10KW 时，一般要求系统单相电压供电就可以，功率达 10KW 以上时，要求提供三相五线制电压供电，并提供良好的接地系统。 第二章 LED 显示屏的系统的安装和设置 - 6 - 2-1 LED 系统的配置 1、带 DV I 接口的显卡。 2、DV I 主控卡（...
