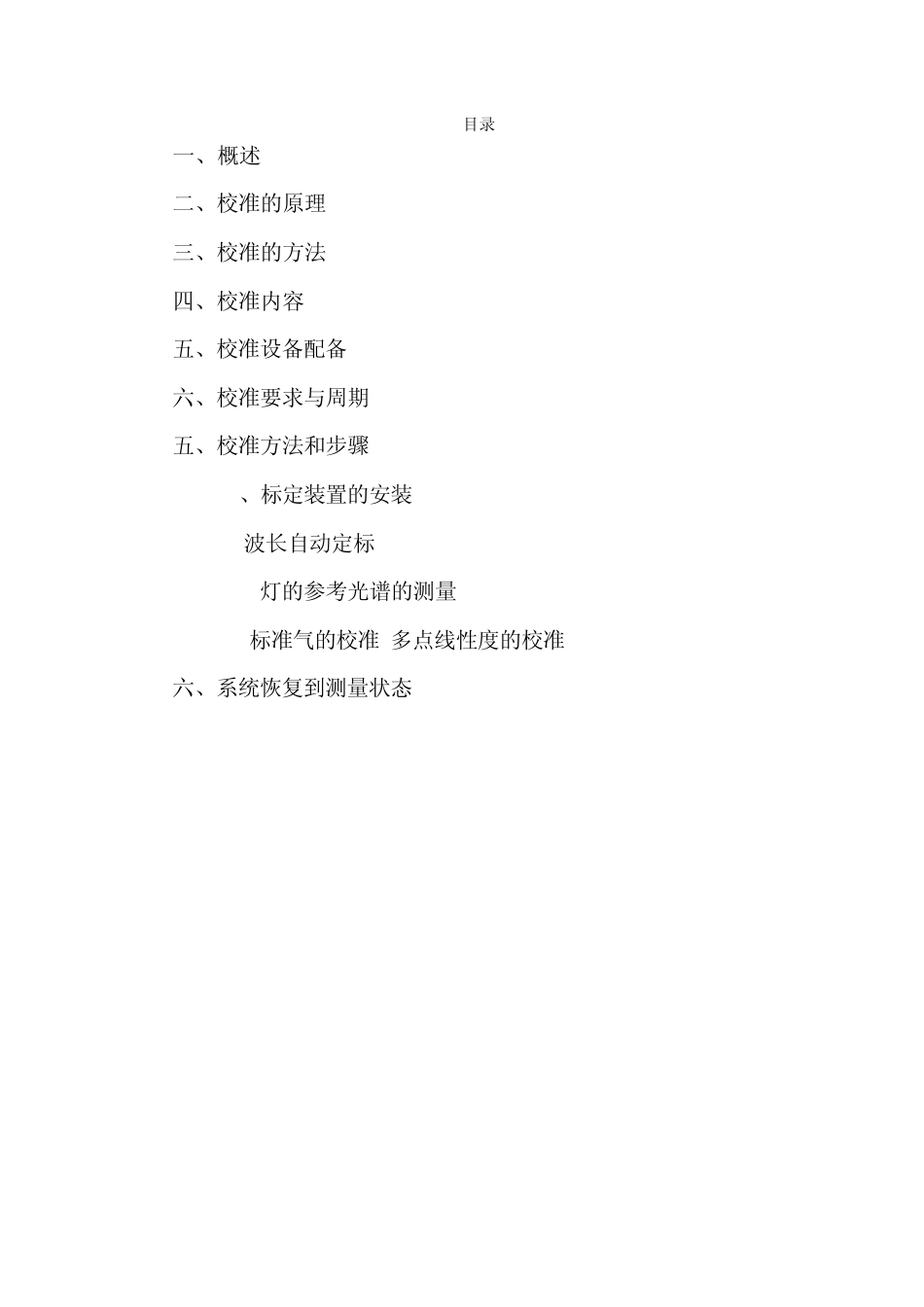

LGH-01 型空气质量连续监测系统 校准说明 安徽蓝盾光电子股份有限公司 2008年 8月 7日 目录 一、概述 ........................................... 3 二、校准的原理 ...................................... 3 三、校准的方法 ...................................... 3 四、校准内容........................................ 3 五、校准设备配备 .................................... 4 六、校准要求与周期 .................................. 4 五、校准方法和步骤 .................................. 4 5.1、标定装置的安装 .............................. 4 5.2波长自动定标 ................................. 5 5.3 灯的参考光谱的测量 .......................... 8 5.4 标准气的校准(多点线性度的校准) ................ 8 六、系统恢复到测量状态 ............................. 10 一、概述 为了确保空气自动监测系统能提供有效、准确、可靠的监测数据，将数据的准确性溯源到国家标准，特制定LGH-01型空气质量连续自动监测系统的校准规程。本校准规程规定了校准的内容、周期，所需要的器材，方法和步骤。 二、校准的原理 由于开放光程监测仪器的采样监测部位全部暴露在几百米的环境中，因此对 仪器的校准，不能直接通标气进行校准。通常在监测光束中插入样品池，用等效的方法进行校准。示意图如图1 所示： 三、校准的方法 DOAS系统监测仪的校准与传统的点式监测分析仪在仪器调整上有所不同,为区分不同的方法,在一些规程上用”检验”或”检查”表示上述的校准。用精密度检查和准确度检查分别表示单点和多点校准。 四、校准内容 仪器的校准可分为： 4.1汞灯对DOAS系统光谱仪的波长校准。 4.2标准气体(钢瓶气)对DOAS系统进行单点精密度检查和多点准确度检查。 图1仪器的校准示意图 样品池架 准直镜透镜 标气样品池 会聚透镜 光纤 五、校准设备配备 5.1低压笔形汞灯（随机配置）。 5.2二氧化硫标准钢瓶气（ 浓度为500～1000ppm ）。 5.3可变长度“标气池”专用校准装置。 5.4流量计。 5.5对被测气体无吸附的连接管线。 六、校准要求与周期 6.1系统在安装调试期间，用汞灯应对监测仪器光谱仪进行波长校准。 6.2系统在安装调试期间，应对监测仪器做单点精密度校准和多点准确度检查。 6.3系统更换机械运动部件、光学部件、检测传感器和光源等主要部件，必须...
