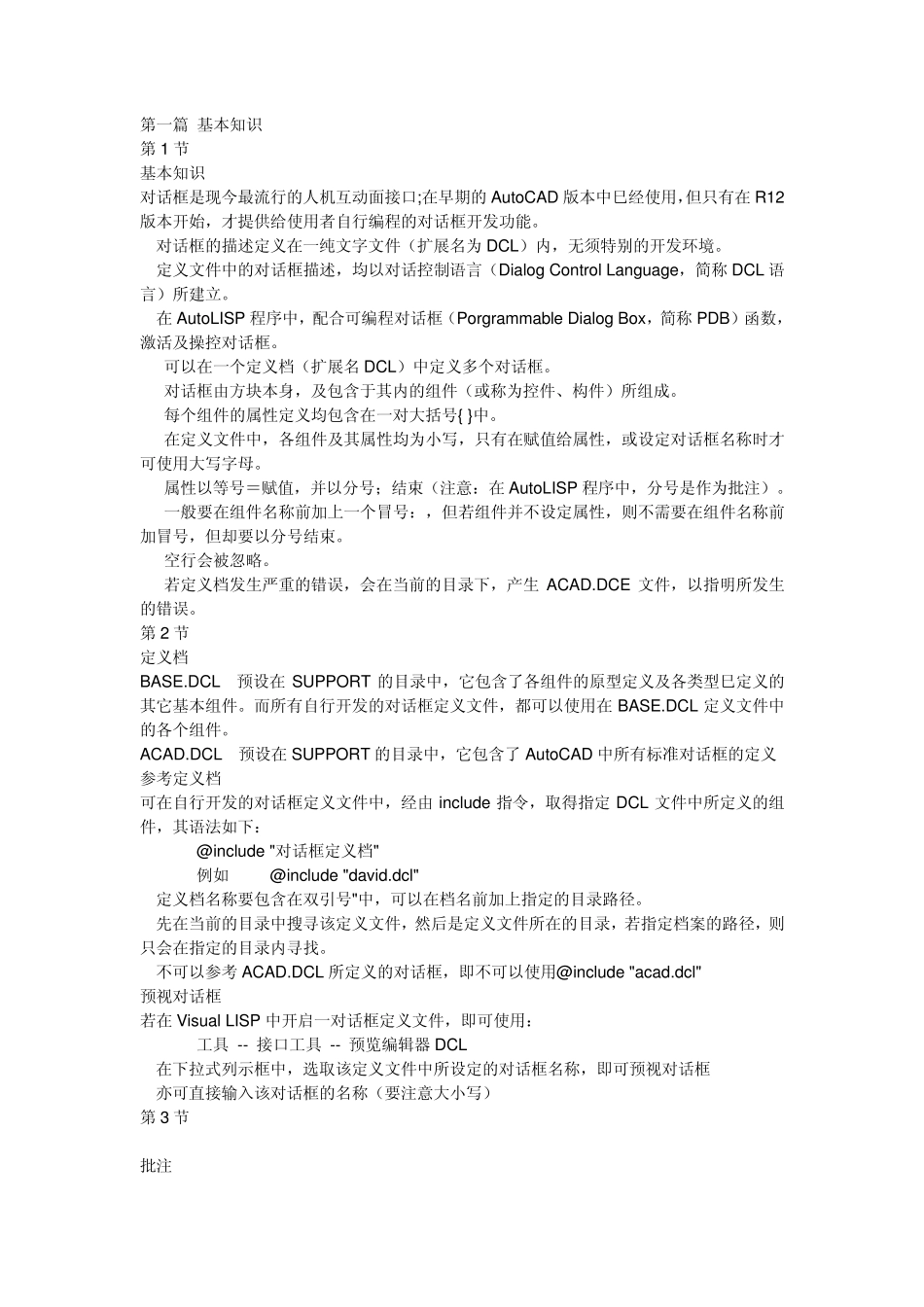

第一篇 基本知识 第1 节 基本知识 对话框是现今最流行的人机互动面接口;在早期的AutoCAD 版本中巳经使用，但只有在R12版本开始，才提供给使用者自行编程的对话框开发功能。 对话框的描述定义在一纯文字文件（扩展名为DCL）内，无须特别的开发环境。 定义文件中的对话框描述，均以对话控制语言（Dialog Control Language，简称DCL 语言）所建立。 在AutoLISP 程序中，配合可编程对话框（Porgrammable Dialog Box，简称PDB）函数，激活及操控对话框。 可以在一个定义档（扩展名DCL）中定义多个对话框。 对话框由方块本身，及包含于其内的组件（或称为控件、构件）所组成。 每个组件的属性定义均包含在一对大括号{ }中。 在定义文件中，各组件及其属性均为小写，只有在赋值给属性，或设定对话框名称时才可使用大写字母。 属性以等号＝赋值，并以分号；结束（注意：在AutoLISP 程序中，分号是作为批注）。 一般要在组件名称前加上一个冒号：，但若组件并不设定属性，则不需要在组件名称前加冒号，但却要以分号结束。 空行会被忽略。 若定义档发生严重的错误，会在当前的目录下，产生 ACAD.DCE 文件，以指明所发生的错误。 第2 节 定义档 BASE.DCL 预设在SUPPORT 的目录中，它包含了各组件的原型定义及各类型巳定义的其它基本组件。而所有自行开发的对话框定义文件，都可以使用在BASE.DCL 定义文件中的各个组件。 ACAD.DCL 预设在SUPPORT 的目录中，它包含了 AutoCAD 中所有标准对话框的定义 参考定义档 可在自行开发的对话框定义文件中，经由include 指令，取得指定DCL 文件中所定义的组件，其语法如下： @include "对话框定义档" 例如 @include "david.dcl" 定义档名称要包含在双引号"中，可以在档名前加上指定的目录路径。 先在当前的目录中搜寻该定义文件，然后是定义文件所在的目录，若指定档案的路径，则只会在指定的目录内寻找。 不可以参考 ACAD.DCL 所定义的对话框，即不可以使用@include "acad.dcl" 预视对话框 若在Visual LISP 中开启一对话框定义文件，即可使用： 工具 -- 接口工具 -- 预览编辑器 DCL 在下拉式列示框中，选取该定义文件中所设定的对话框名称，即可预视对话框 亦可直接输入该对话框的名称（要注意大小写） 第3 节 批注 // 表示其右边（至该行末端）的文字被视为注释。 /* */ 包括在两个批注符号中间的所有文字（可跨越多行）均视为注释。 语义...
