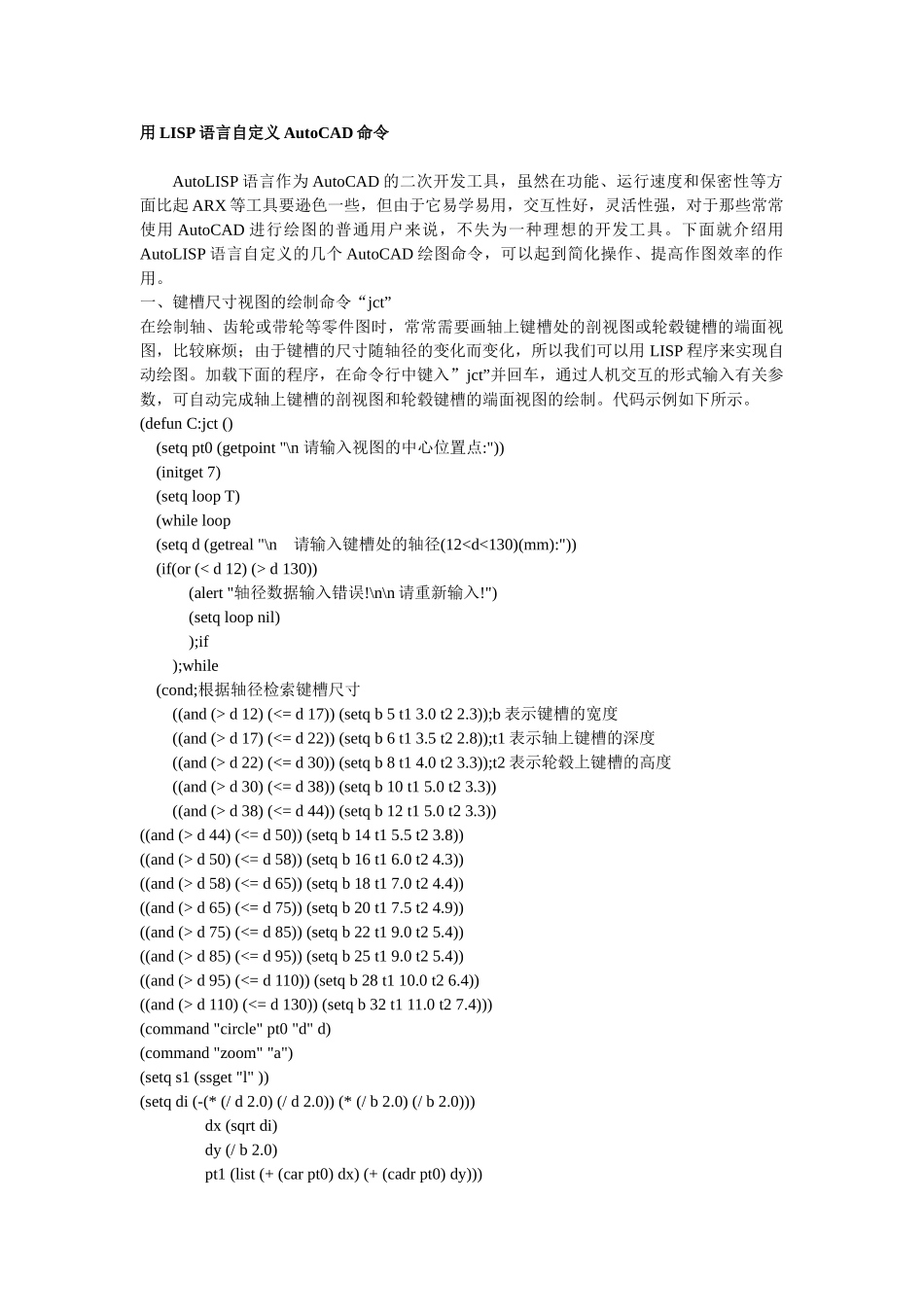

用 LISP 语言自定义 AutoCAD 命令AutoLISP 语言作为 AutoCAD 的二次开发工具，虽然在功能、运行速度和保密性等方面比起 ARX 等工具要逊色一些，但由于它易学易用，交互性好，灵活性强，对于那些常常使用 AutoCAD 进行绘图的普通用户来说，不失为一种理想的开发工具。下面就介绍用AutoLISP 语言自定义的几个 AutoCAD 绘图命令，可以起到简化操作、提高作图效率的作用。一、键槽尺寸视图的绘制命令“jct”在绘制轴、齿轮或带轮等零件图时，常常需要画轴上键槽处的剖视图或轮毂键槽的端面视图，比较麻烦；由于键槽的尺寸随轴径的变化而变化，所以我们可以用 LISP 程序来实现自动绘图。加载下面的程序，在命令行中键入”jct”并回车，通过人机交互的形式输入有关参数，可自动完成轴上键槽的剖视图和轮毂键槽的端面视图的绘制。代码示例如下所示。(defun C:jct () (setq pt0 (getpoint "\n 请输入视图的中心位置点:")) (initget 7) (setq loop T) (while loop (setq d (getreal "\n 请输入键槽处的轴径(12 d 130)) (alert "轴径数据输入错误!\n\n 请重新输入!") (setq loop nil) );if );while (cond;根据轴径检索键槽尺寸 ((and (> d 12) (<= d 17)) (setq b 5 t1 3.0 t2 2.3));b 表示键槽的宽度 ((and (> d 17) (<= d 22)) (setq b 6 t1 3.5 t2 2.8));t1 表示轴上键槽的深度 ((and (> d 22) (<= d 30)) (setq b 8 t1 4.0 t2 3.3));t2 表示轮毂上键槽的高度 ((and (> d 30) (<= d 38)) (setq b 10 t1 5.0 t2 3.3)) ((and (> d 38) (<= d 44)) (setq b 12 t1 5.0 t2 3.3))((and (> d 44) (<= d 50)) (setq b 14 t1 5.5 t2 3.8))((and (> d 50) (<= d 58)) (setq b 16 t1 6.0 t2 4.3))((and (> d 58) (<= d 65)) (setq b 18 t1 7.0 t2 4.4))((and (> d 65) (<= d 75)) (setq b 20 t1 7.5 t2 4.9))((and (> d 75) (<= d 85)) (setq b 22 t1 9.0 t2 5.4))((and (> d 85) (<= d 95)) (setq b 25 t1 9.0 t2 5.4))((and (> d 95) (<= d 110)) (setq b 28 t1 10.0 t2 6.4))((and (> d 110) (<= d 130)) (setq b 32 t1 11.0 t2 7.4)))(command "circle" pt0 "d" d)(command "z...
