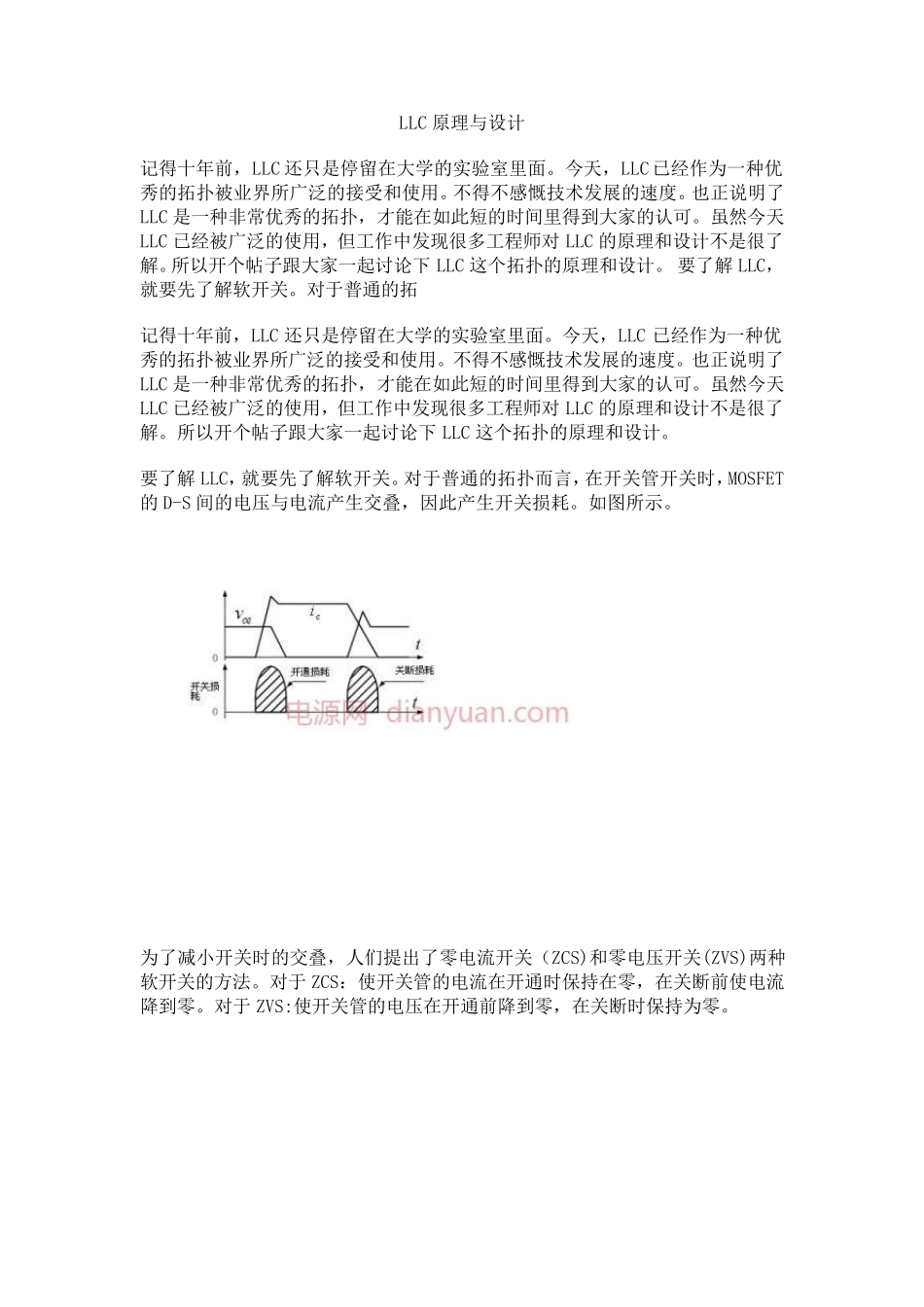

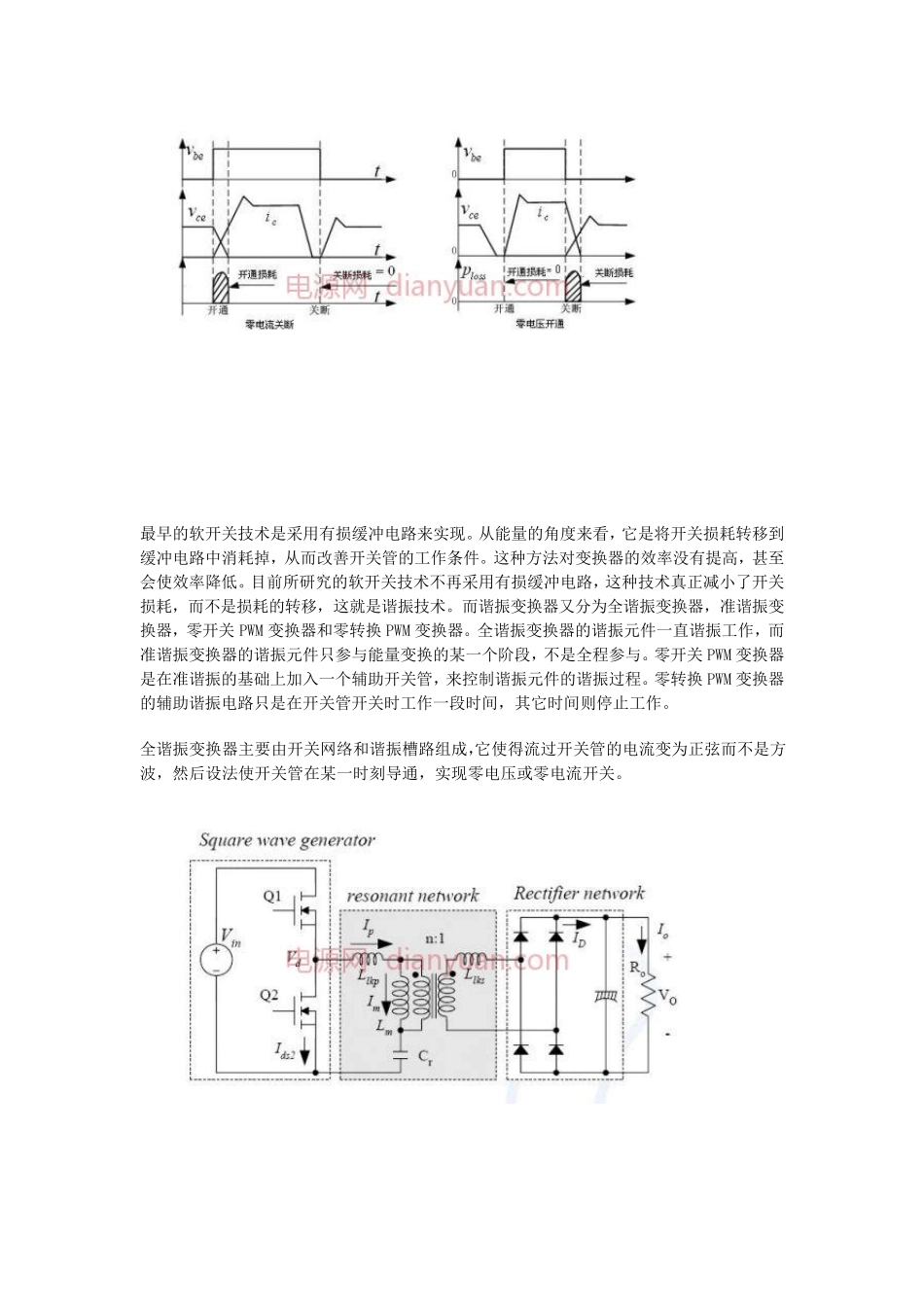

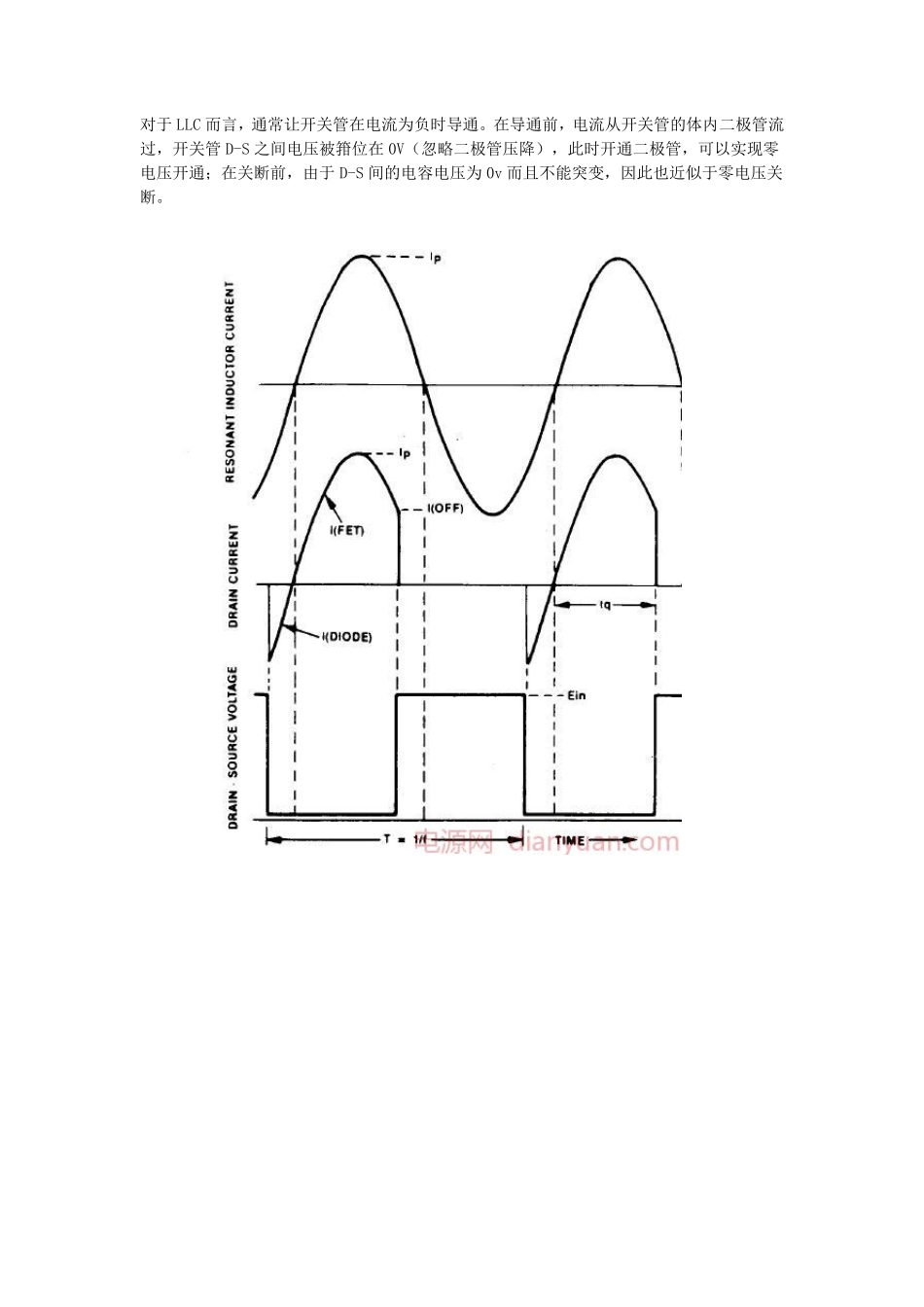

LLC 原理与设计 记得十年前,LLC 还只是停留在大学的实验室里面。今天,LLC 已经作为一种优秀的拓扑被业界所广泛的接受和使用。不得不感慨技术发展的速度。也正说明了LLC 是一种非常优秀的拓扑,才能在如此短的时间里得到大家的认可。虽然今天LLC 已经被广泛的使用,但工作中发现很多工程师对 LLC 的原理和设计不是很了解。所以开个帖子跟大家一起讨论下 LLC 这个拓扑的原理和设计。 要了解 LLC,就要先了解软开关。对于普通的拓 记得十年前,LLC 还只是停留在大学的实验室里面。今天,LLC 已经作为一种优秀的拓扑被业界所广泛的接受和使用。不得不感慨技术发展的速度。也正说明了LLC 是一种非常优秀的拓扑,才能在如此短的时间里得到大家的认可。虽然今天LLC 已经被广泛的使用,但工作中发现很多工程师对 LLC 的原理和设计不是很了解。所以开个帖子跟大家一起讨论下 LLC 这个拓扑的原理和设计。 要了解 LLC,就要先了解软开关。对于普通的拓扑而言,在开关管开关时,MOSFET的D-S 间的电压与电流产生交叠,因此产生开关损耗。如图所示。 为了减小开关时的交叠,人们提出了零电流开关(ZCS)和零电压开关(ZVS)两种软开关的方法。对于 ZCS:使开关管的电流在开通时保持在零,在关断前使电流降到零。对于 ZVS:使开关管的电压在开通前降到零,在关断时保持为零。 最早的软开关技术是采用有损缓冲电路来实现。从能量的角度来看,它是将开关损耗转移到缓冲电路中消耗掉,从而改善开关管的工作条件。这种方法对变换器的效率没有提高,甚至会使效率降低。目前所研究的软开关技术不再采用有损缓冲电路,这种技术真正减小了开关损耗,而不是损耗的转移,这就是谐振技术。而谐振变换器又分为全谐振变换器,准谐振变换器,零开关PWM 变换器和零转换 PWM 变换器。全谐振变换器的谐振元件一直谐振工作,而准谐振变换器的谐振元件只参与能量变换的某一个阶段,不是全程参与。零开关PWM 变换器是在准谐振的基础上加入一个辅助开关管,来控制谐振元件的谐振过程。零转换 PWM 变换器的辅助谐振电路只是在开关管开关时工作一段时间,其它时间则停止工作。 全谐振变换器主要由开关网络和谐振槽路组成,它使得流过开关管的电流变为正弦而不是方波,然后设法使开关管在某一时刻导通,实现零电压或零电流开关。 对于LLC 而言,通常让开关管在电流为负时导通。在导通前,电流从开关管的体内二极管流过,开关管D-S 之间电压被箝位在0V...
