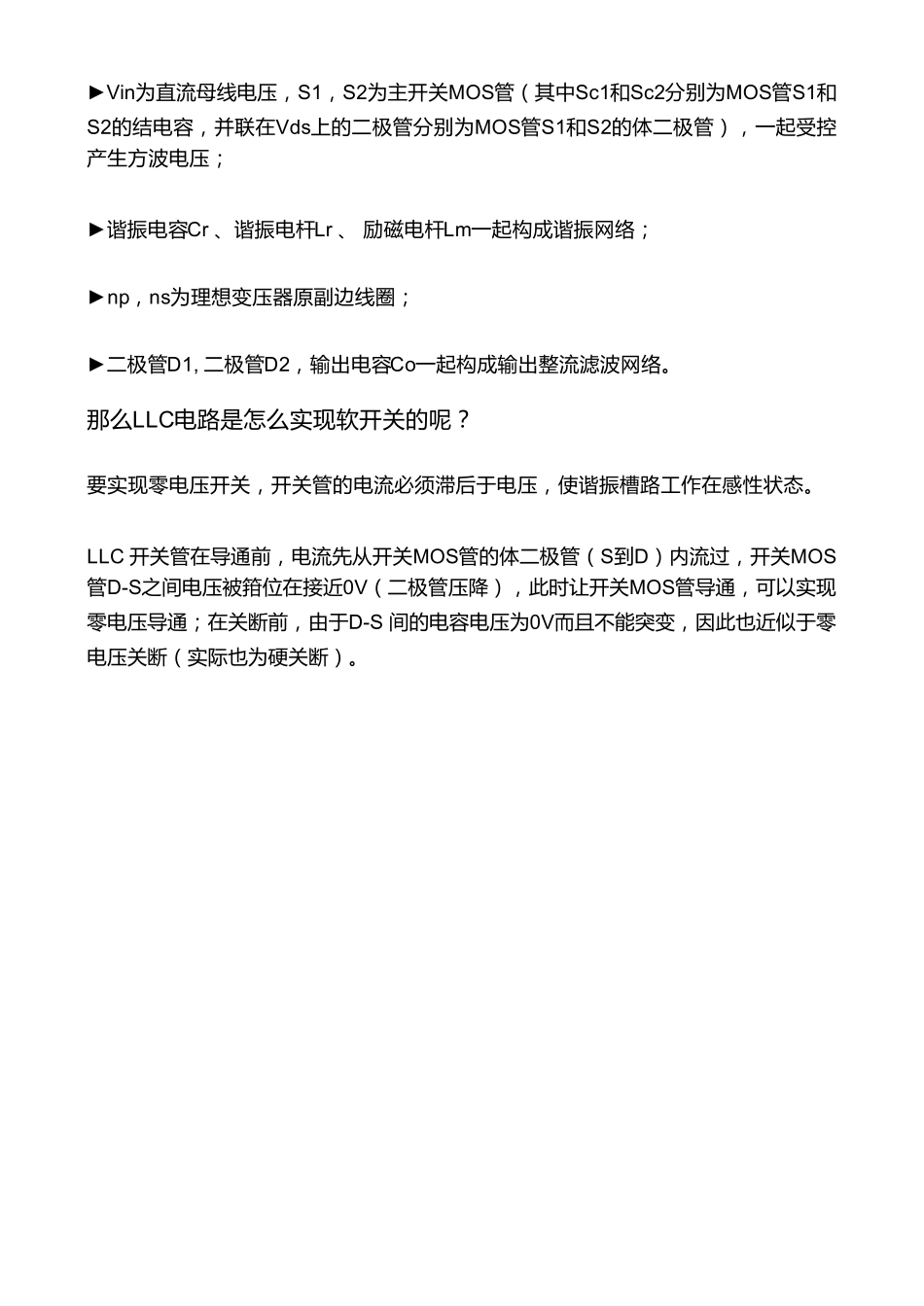

LLC原 理 讲 解与 传 统 PWM（ 脉 宽 调 节 ） 变 换 器 不 同 ， LLC是 一 种 通 过 控 制 开 关 频 率 （ 频 率 调 节 ） 来实 现 输 出 电 压 恒 定 的 谐 振 电 路 。它的 优点是 ：实 现 原 边两个主MOS开 关 的 零电 压 开 通(ZVS)和副边整流二极管的 零电 流关 断(ZCS)， 通 过 软开 关 技术， 可以降低电 源的 开 关损耗， 提高功率 变 换 器 的 效率 和功率 密度。学习并理 解 LLC， 我们必须首先弄清楚以下两个基本问题：1.什 么 是 软 开 关 ；2.LLC电 路 是 如 何 实 现 软 开 关 的 。由于普通 的 拓扑电 路 的 开 关 管是 硬开 关 的 ， 在导通 和关 断时MOS管的 Vds电 压 和电 流会产生交叠， 电 压 与 电 流交叠的 区域即MOS管的 导通 损耗和关 断损耗。如图所示：为 了 降 低 开 关 管 的 开 关 损 耗 ， 提 高 电 源 的 效 率 ， 有 零 电 压 开 关 (ZVS) 和 零 电 流 开 关（ ZCS)两 种 软 开 关 办 法 。 1零 电 压 开 关 (ZVS)开 关 管 的 电 压 在导通前降 到零 ， 在关 断时保持为 零 。2零 电 流 开 关 （ ZCS)使开 关 管 的 电 流 在导通时保持在零 ， 在关 断前使电 流 降 到零 。由 于 开 关 损 耗 与 流 过 开 关 管 的 电 流 和 开 关 管 上 的 电 压 的 成 绩 （ V*I） 有 关 ， 当 采 用 零 电压 ZVS导 通 时 ， 开 关 管 上 的 电 压 几 乎 为 零 ， 所 以 导 通 损 耗 非 常 低 。►Vin为 直 流 母 线 电 压 ， S1， S2为 主 开 关 MOS管 （ 其 中 Sc1和 Sc2分 别 为 MOS管 S1和S2的 结 电 容 ， 并 联 在 Vds上 的 二 极 管 分 别 为 MOS管 S1和 S2的 体 二 极 管 ） ， 一 起 受 控产 生 方 波 电 压 ；►谐 振 电 容 Cr 、谐 振 电 杆Lr 、 励磁电 杆Lm一 起 构成谐 振 网络；►np， ns为 理想变压 器原副边线 圈；►二 极 管 D1, 二 极 管 D2， 输出电 容 Co一 起 构成输出整流 滤波 网络。那么LLC电 路是怎么实现软开 关 的 呢？要实现零电 压 开 关 ， 开 关 管 的 电 流 必须滞后于电 压 ， 使谐 振 槽...
