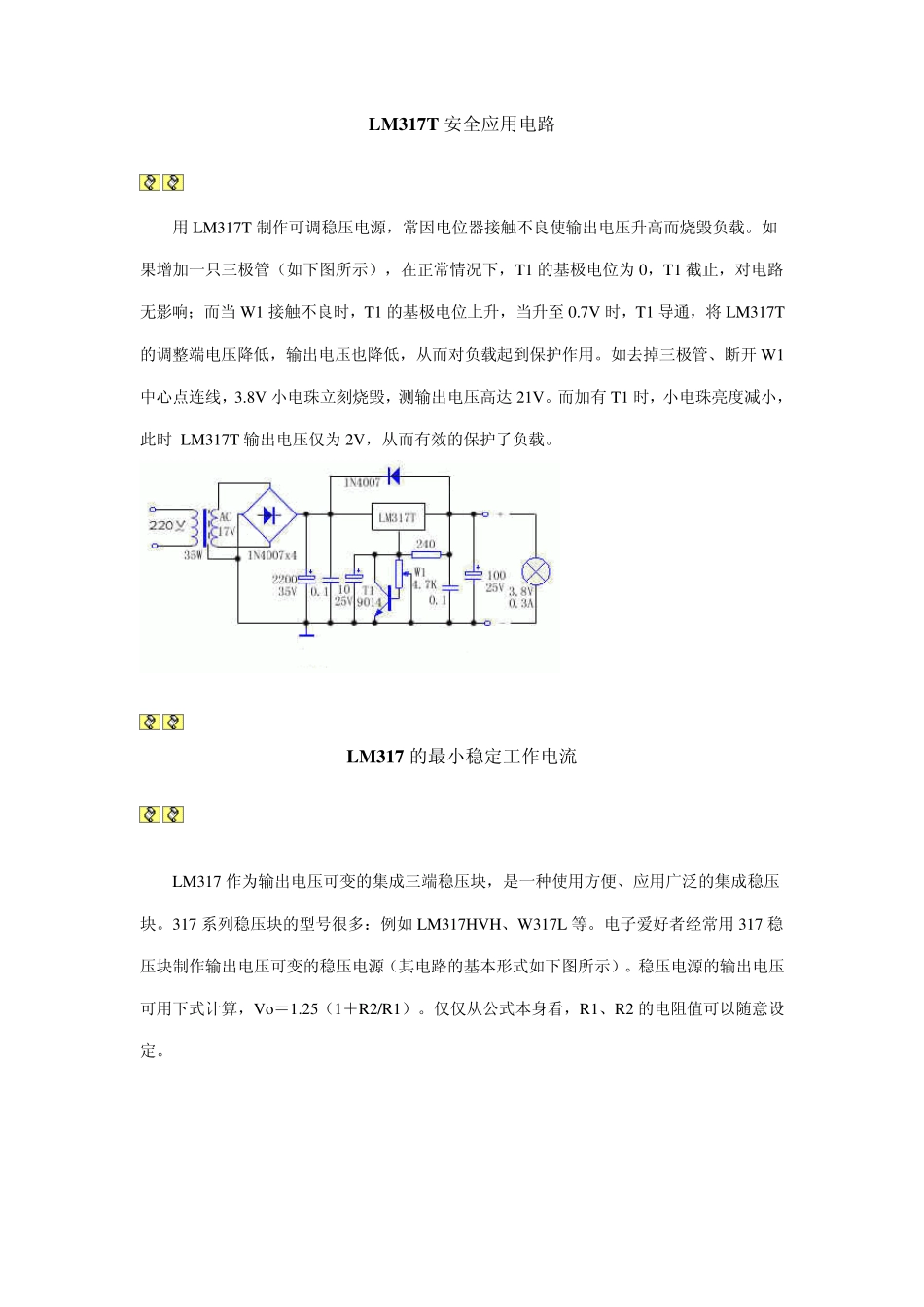

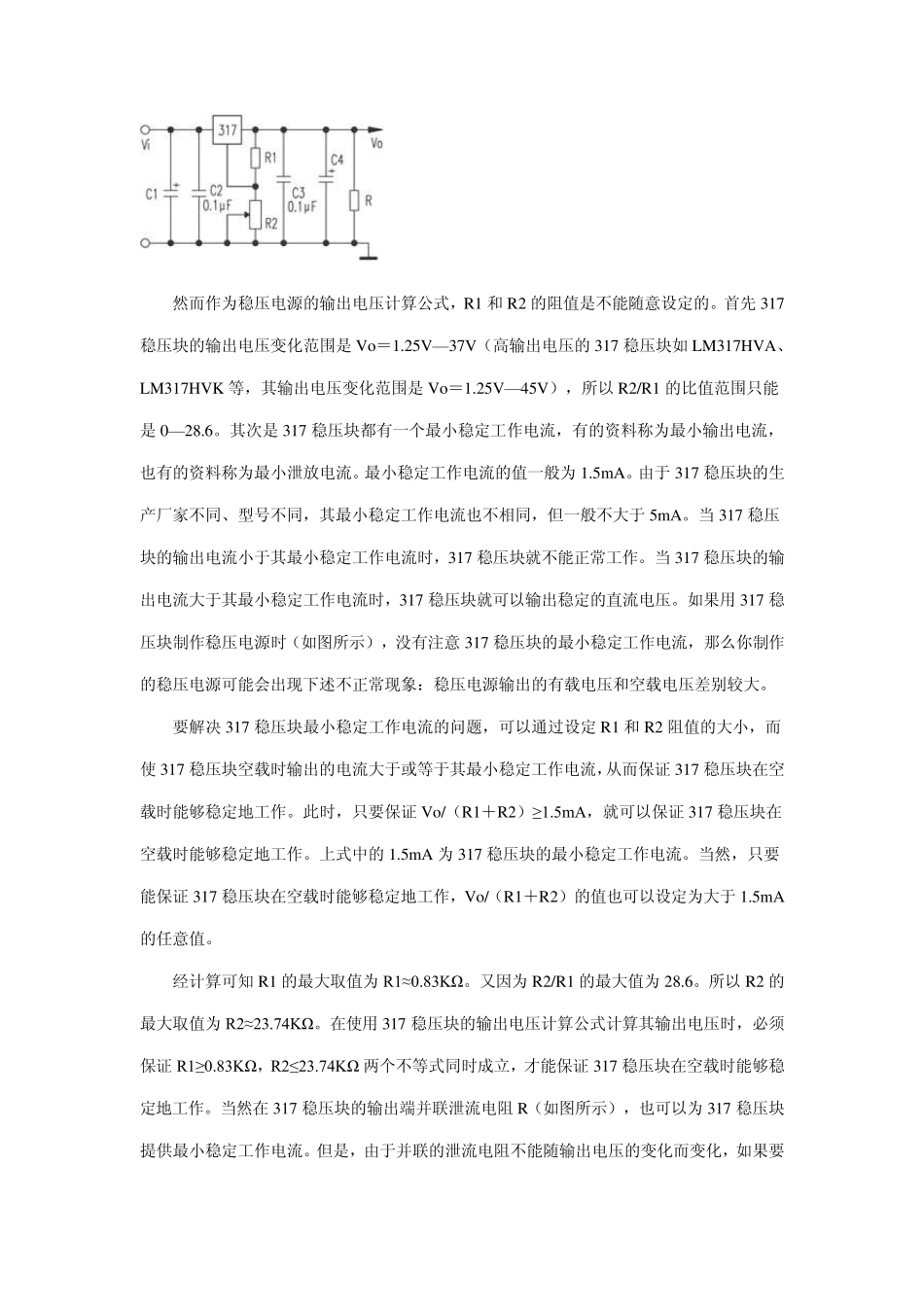

LM317T安全应用电路 用LM317T 制作可调稳压电源,常因电位器接触不良使输出电压升高而烧毁负载。如果增加一只三极管(如下图所示),在正常情况下,T1 的基极电位为0,T1 截止,对电路无影响;而当W1 接触不良时,T1 的基极电位上升,当升至0.7V 时,T1 导通,将LM317T的调整端电压降低,输出电压也降低,从而对负载起到保护作用。如去掉三极管、断开 W1中心点连线,3.8V 小电珠立刻烧毁,测输出电压高达 21V。而加有 T1 时,小电珠亮度减小,此时 LM317T 输出电压仅为2V,从而有效的保护了负载。 LM317 的最小稳定工作电流 LM317 作为输出电压可变的集成三端稳压块,是一种使用方便、应用广泛的集成稳压块。317 系列稳压块的型号很多:例如LM317HVH、W317L 等。电子爱好者经常用317 稳压块制作输出电压可变的稳压电源(其电路的基本形式如下图所示)。稳压电源的输出电压可用下式计算,Vo=1.25(1+R2/R1)。仅仅从公式本身看,R1、R2 的电阻值可以随意设定。 然而作为稳压电源的输出电压计算公式,R1 和R2 的阻值是不能随意设定的。首先317稳压块的输出电压变化范围是Vo=1.25V—37V(高输出电压的317 稳压块如LM317HVA、LM317HVK 等,其输出电压变化范围是Vo=1.25V—45V),所以 R2/R1 的比值范围只能是0—28.6。其次是317 稳压块都有一个最小稳定工作电流,有的资料称为最小输出电流,也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于 317 稳压块的生产厂家不同、型号不同,其最小稳定工作电流也不相同,但一般不大于 5mA。当 317 稳压块的输出电流小于其最小稳定工作电流时,317 稳压块就不能正常工作。当 317 稳压块的输出电流大于其最小稳定工作电流时,317 稳压块就可以输出稳定的直流电压。如果用 317 稳压块制作稳压电源时(如图所示),没有注意317 稳压块的最小稳定工作电流,那么你制作的稳压电源可能会出现下述不正常现象:稳压电源输出的有载电压和空载电压差别较大。 要解决 317 稳压块最小稳定工作电流的问题,可以通过设定R1 和R2 阻值的大小,而使 317 稳压块空载时输出的电流大于或等于其最小稳定工作电流,从而保证 317 稳压块在空载时能够稳定地工作。此时,只要保证 Vo/(R1+R2)≥ 1.5mA,就可以保证 317 稳压块在空载时能够稳定地工作。上式中的1.5mA 为317 稳压块的最小稳定工作电流。当然,只要能保证 317 稳压块在空载时能够稳定...
