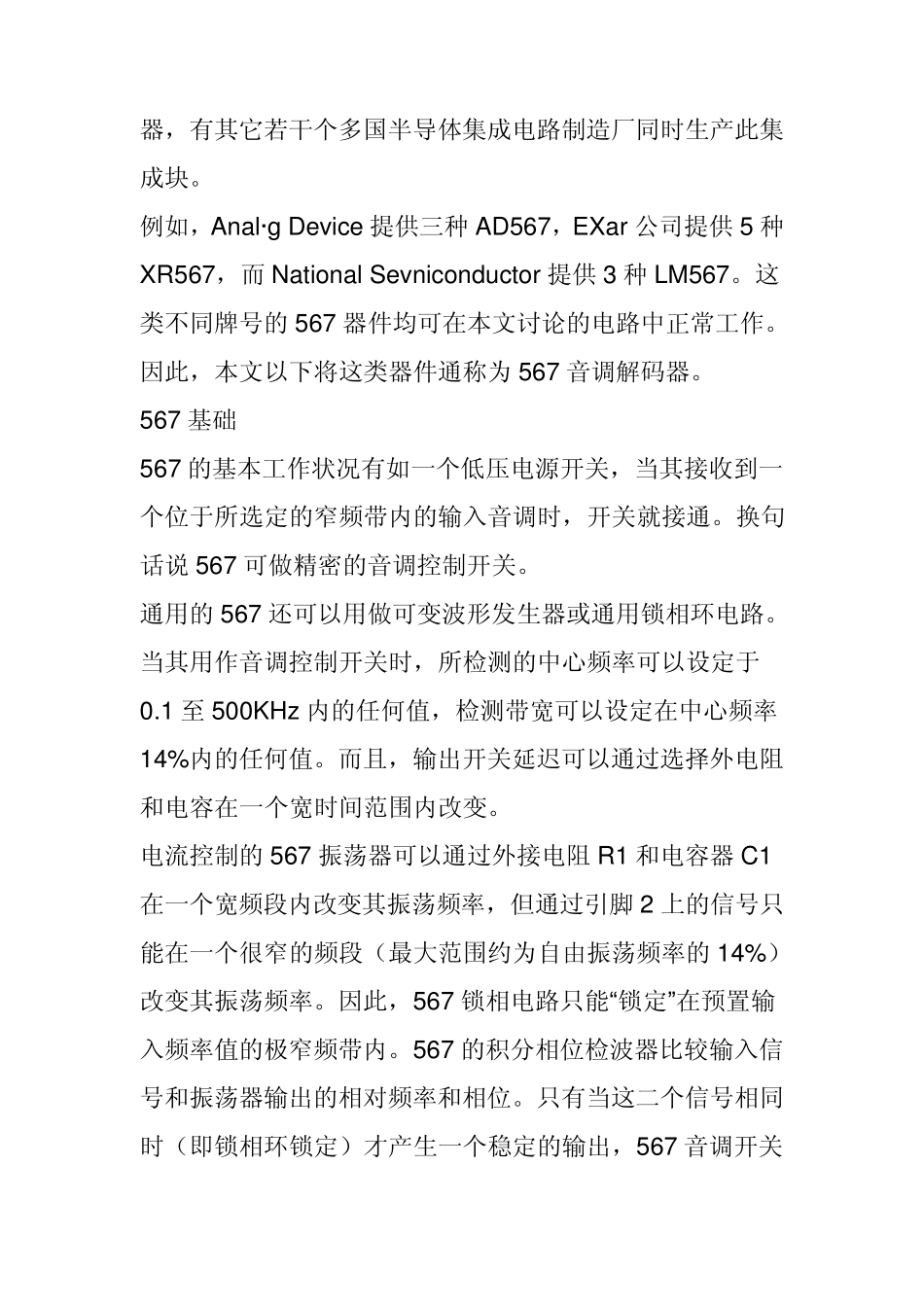

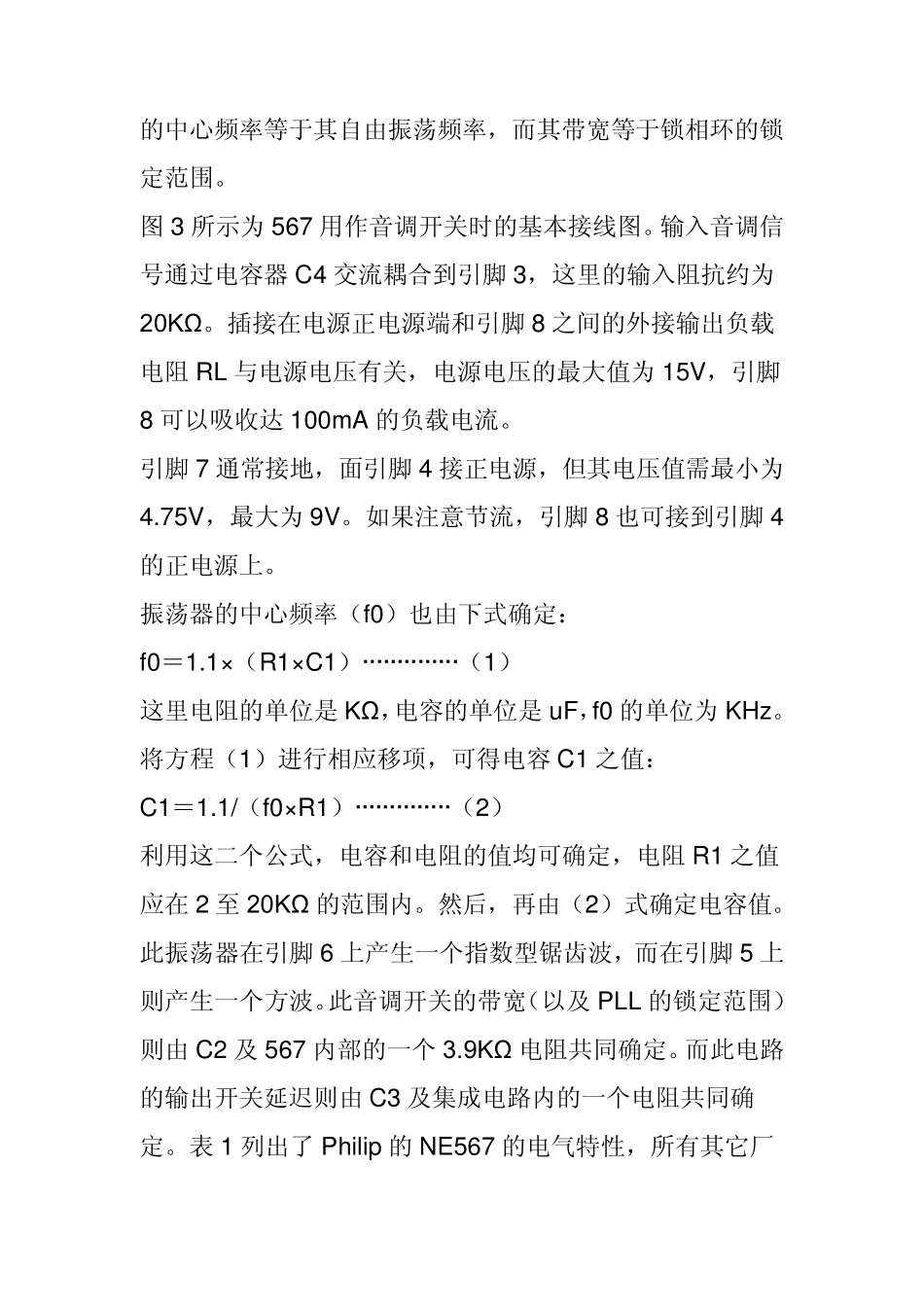

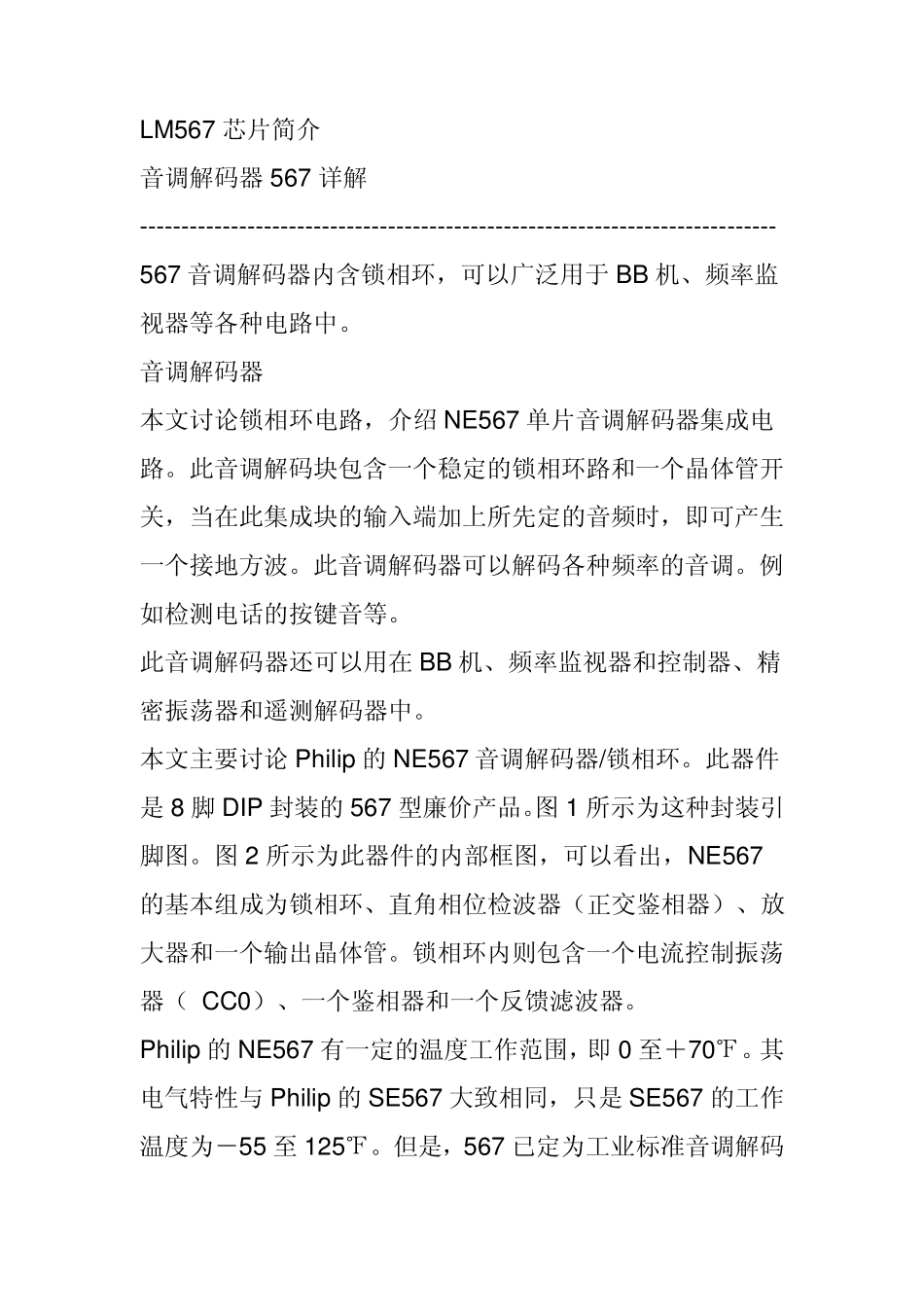

LM567 芯片简介 音调解码器 567 详解 ----------------------------------------------------------------------------- 567 音调解码器内含锁相环,可以广泛用于 BB 机、频率监视器等各种电路中。 音调解码器 本文讨论锁相环电路,介绍 NE567 单片音调解码器集成电路。此音调解码块包含一个稳定的锁相环路和一个晶体管开关,当在此集成块的输入端加上所先定的音频时,即可产生一个接地方波。此音调解码器可以解码各种频率的音调。例如检测电话的按键音等。 此音调解码器还可以用在 BB 机、频率监视器和控制器、精密振荡器和遥测解码器中。 本文主要讨论 Philip 的 NE567 音调解码器/锁相环。此器件是 8 脚 DIP 封装的 567 型廉价产品。图 1 所示为这种封装引脚图。图 2 所示为此器件的内部框图,可以看出,NE567的基本组成为锁相环、直角相位检波器(正交鉴相器)、放大器和一个输出晶体管。锁相环内则包含一个电流控制振荡器( CC0)、一个鉴相器和一个反馈滤波器。 Philip 的 NE567 有一定的温度工作范围,即 0 至+70℉。其电气特性与 Philip 的 SE567 大致相同,只是 SE567 的工作温度为-55 至125℉。但是,567 已定为工业标准音调解码器,有其它若干个多国半导体集成电路制造厂同时生产此集成块。 例如,Anal·g Device 提供三种 AD567,EXar 公司提供 5 种XR567,而 National Sevniconductor 提供 3 种 LM567。这类不同牌号的 567 器件均可在本文讨论的电路中正常工作。因此,本文以下将这类器件通称为 567 音调解码器。 567 基础 567 的基本工作状况有如一个低压电源开关,当其接收到一个位于所选定的窄频带内的输入音调时,开关就接通。换句话说 567 可做精密的音调控制开关。 通用的 567 还可以用做可变波形发生器或通用锁相环电路。当其用作音调控制开关时,所检测的中心频率可以设定于0.1 至 500KHz 内的任何值,检测带宽可以设定在中心频率14%内的任何值。而且,输出开关延迟可以通过选择外电阻和电容在一个宽时间范围内改变。 电流控制的 567 振荡器可以通过外接电阻 R1 和电容器C1在一个宽频段内改变其振荡频率,但通过引脚 2 上的信号只能在一个很窄的频段(最大范围约为自由振荡频率的 14%)改变其振荡频率。因此,567 锁相电路只能“锁定”在预置输入频率值的极窄频带内。567 的积分相位检波器比较输入信号和振荡器输出的相对频率和相位...
