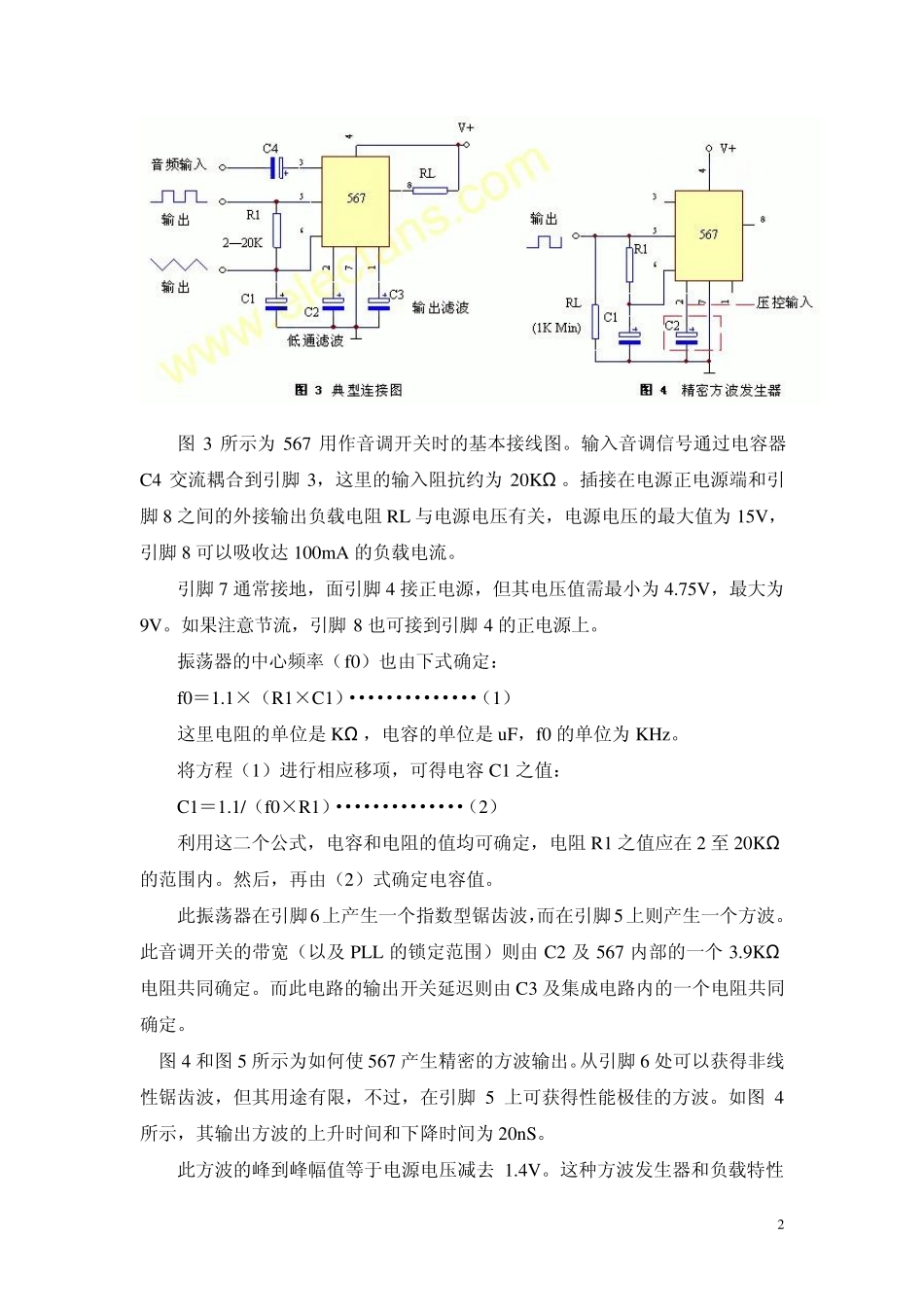

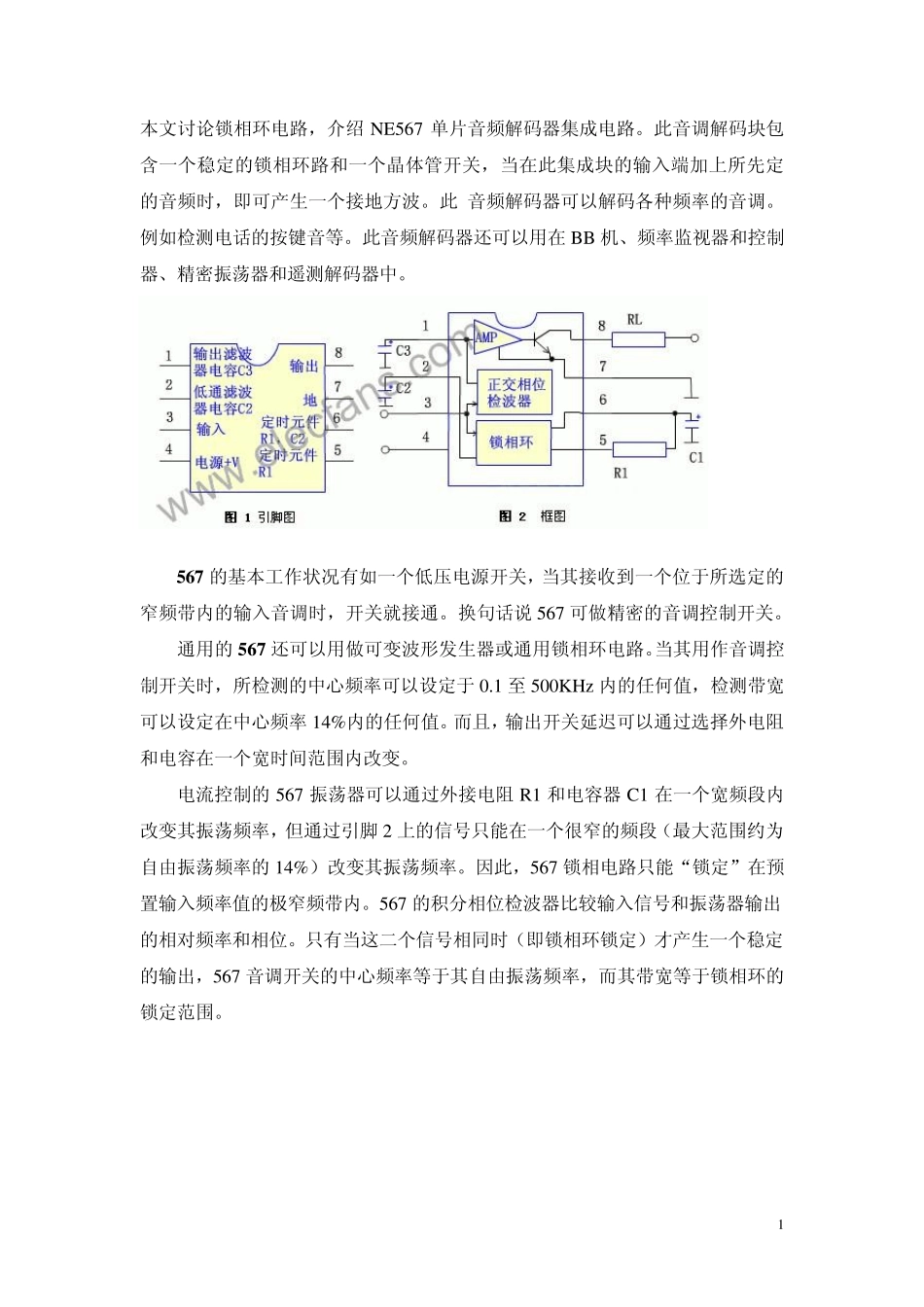

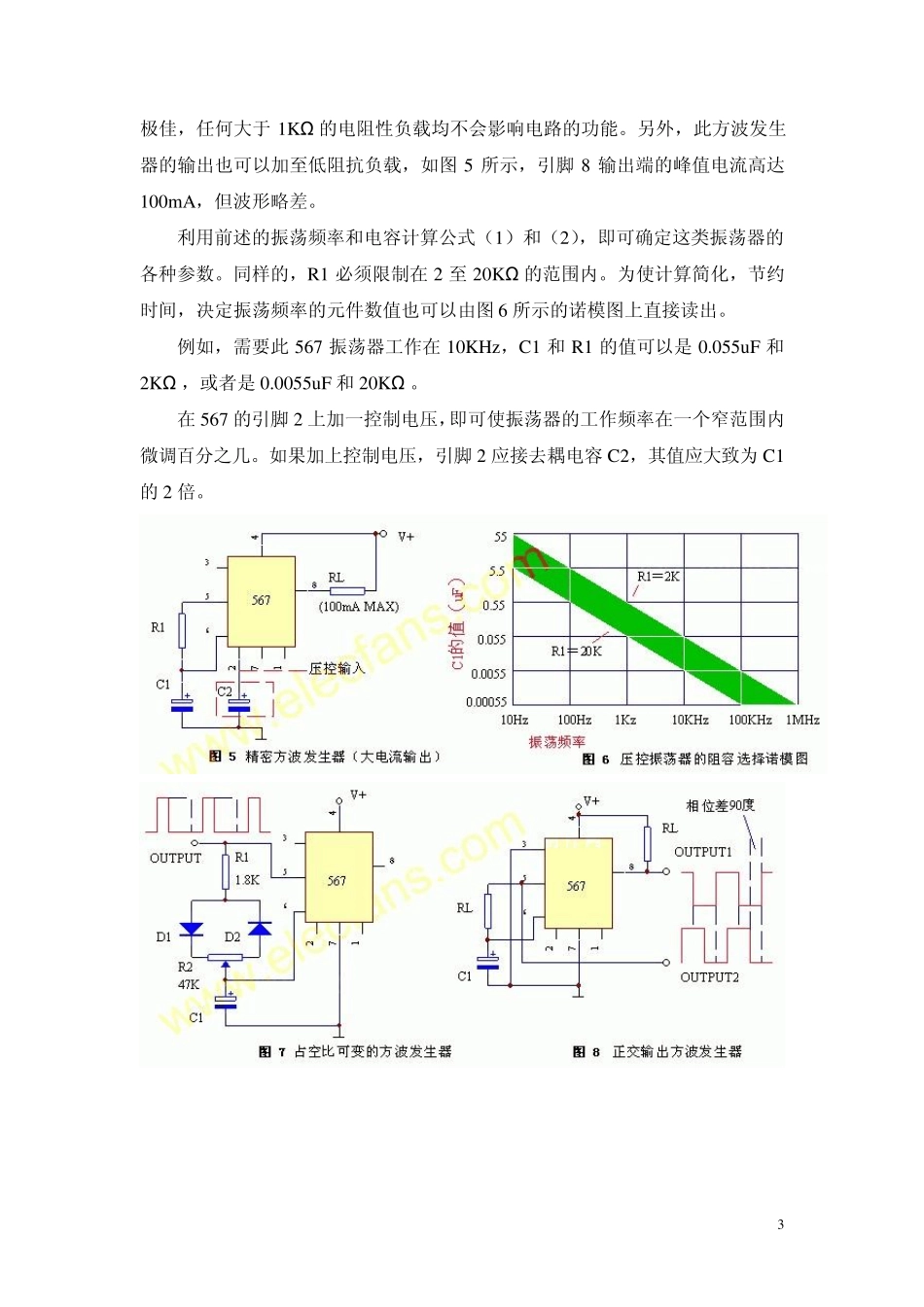

1 本文讨论锁相环电路,介绍 NE567 单片音频解码器集成电路。此音调解码块包含一个稳定的锁相环路和一个晶体管开关,当在此集成块的输入端加上所先定的音频时,即可产生一个接地方波。此 音频解码器可以解码各种频率的音调。例如检测电话的按键音等。此音频解码器还可以用在 BB 机、频率监视器和控制器、精密振荡器和遥测解码器中。 567 的基本工作状况有如一个低压电源开关,当其接收到一个位于所选定的窄频带内的输入音调时,开关就接通。换句话说 567 可做精密的音调控制开关。 通用的 567 还可以用做可变波形发生器或通用锁相环电路。当其用作音调控制开关时,所检测的中心频率可以设定于 0.1 至 500KHz内的任何值,检测带宽可以设定在中心频率 14%内的任何值。而且,输出开关延迟可以通过选择外电阻和电容在一个宽时间范围内改变。 电流控制的 567 振荡器可以通过外接电阻 R1 和电容器 C1 在一个宽频段内改变其振荡频率,但通过引脚2 上的信号只能在一个很窄的频段(最大范围约为自由振荡频率的 14%)改变其振荡频率。因此,567 锁相电路只能“锁定”在预置输入频率值的极窄频带内。567 的积分相位检波器比较输入信号和振荡器输出的相对频率和相位。只有当这二个信号相同时(即锁相环锁定)才产生一个稳定的输出,567 音调开关的中心频率等于其自由振荡频率,而其带宽等于锁相环的锁定范围。 2 图3 所示为567 用作音调开关时的基本接线图。输入音调信号通过电容器C4 交流耦合到引脚 3,这里的输入阻抗约为20KΩ 。插接在电源正电源端和引脚 8 之间的外接输出负载电阻 RL 与电源电压有关,电源电压的最大值为15V,引脚 8 可以吸收达 100mA 的负载电流。 引脚 7 通常接地,面引脚 4 接正电源,但其电压值需最小为4.75V,最大为9V。如果注意节流,引脚 8 也可接到引脚 4 的正电源上。 振荡器的中心频率(f0)也由下式确定: f0=1.1³(R1³C1)²²²²²²²²²²²²²²(1) 这里电阻的单位是 KΩ ,电容的单位是 uF,f0 的单位为KHz。 将方程(1)进行相应移项,可得电容 C1 之值: C1=1.1/(f0³R1)²²²²²²²²²²²²²²(2) 利用这二个公式,电容和电阻的值均可确定,电阻 R1 之值应在 2 至 20KΩ的范围内。然后,再由(2)式确定电容值。 此振荡器在引脚6 上产生一个指数型锯齿波,而在引脚5 上则产生一个方波。此音调开关的带宽(以及 PLL 的...
