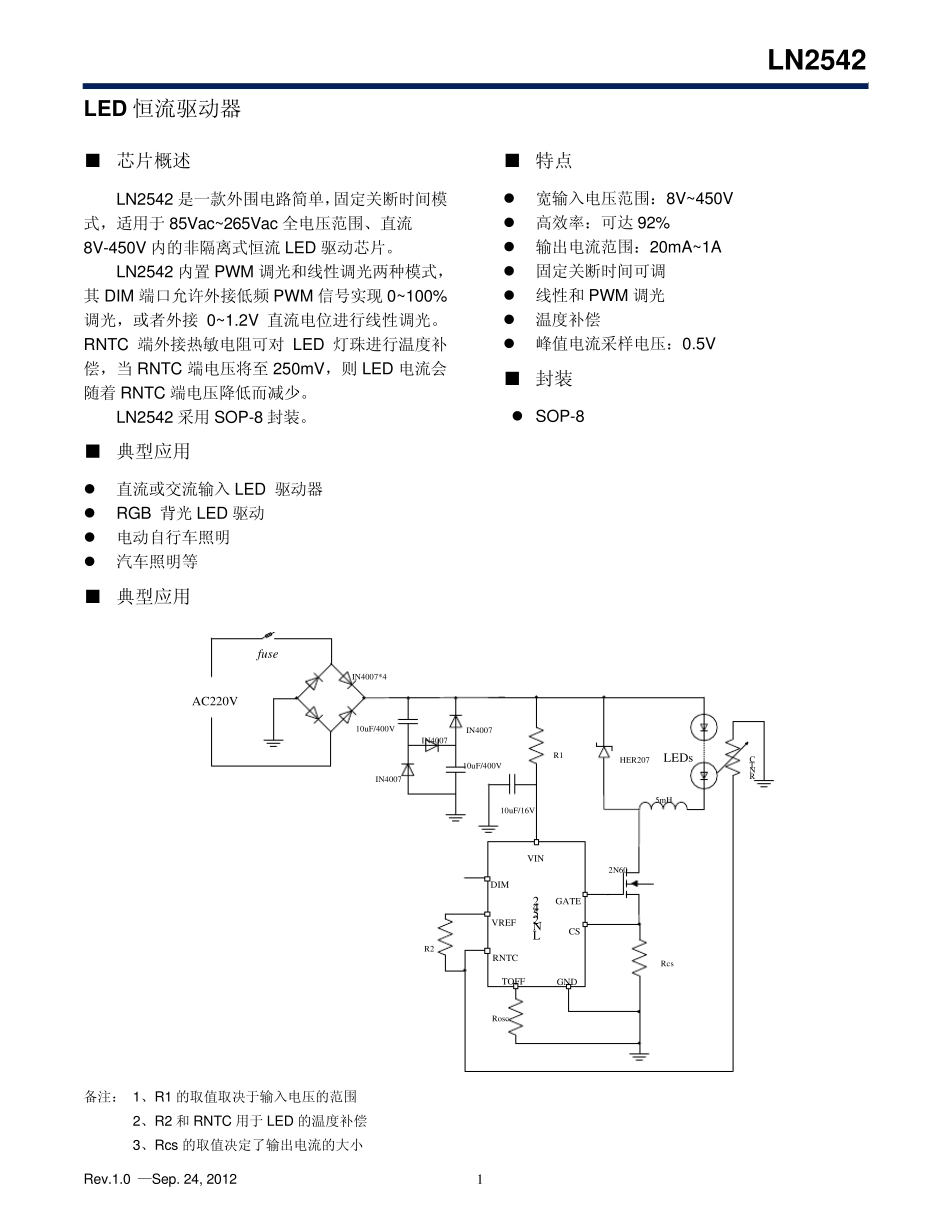

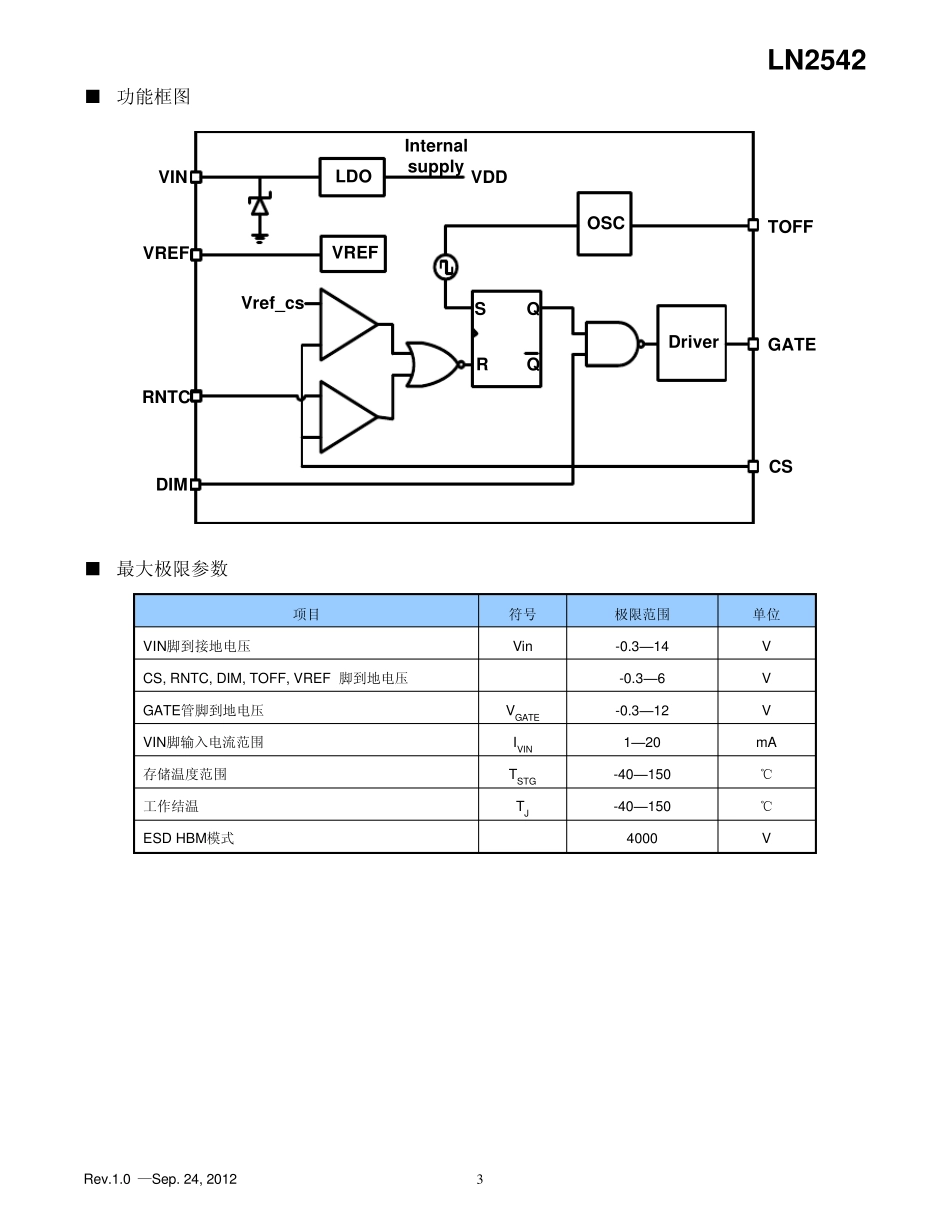

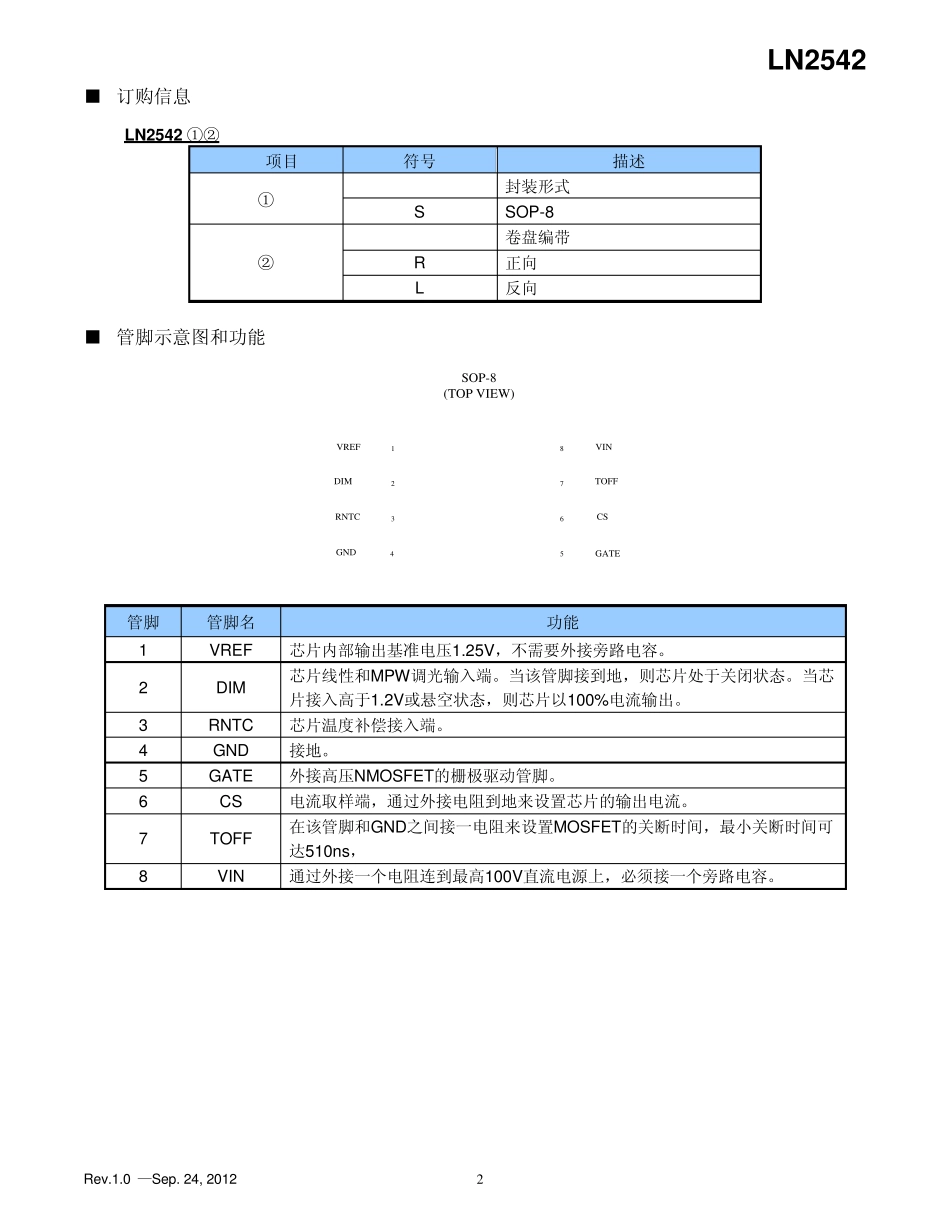

LN2542 Rev.1.0 —Sep. 24, 2012 1 LED 恒流驱动器 ■ 芯片概述 LN2542 是一款外围电路简单，固定关断时间模式，适用于 85Vac~265Vac 全电压范围、直流 8V-450V 内的非隔离式恒流 LED 驱动芯片。 LN2542 内置 PWM 调光和线性调光两种模式，其 DIM 端口允许外接低频 PWM 信号实现 0~100%调光，或者外接 0~1.2V 直流电位进行线性调光。RNTC 端外接热敏电阻可对 LED 灯珠进行温度补偿，当 RNTC 端电压将至 250mV，则 LED 电流会随着 RNTC 端电压降低而减少。 LN2542 采用 SOP-8 封装。 ■ 典型应用  直流或交流输入 LED 驱动器  RGB 背光 LED 驱动  电动自行车照明  汽车照明等 ■ 特点  宽输入电压范围：8V~450V  高效率：可达 92%  输出电流范围：20mA~1A  固定关断时间可调  线性和 PWM 调光  温度补偿  峰值电流采样电压：0.5V ■ 封装  SOP-8 ■ 典型应用 VINGATECSGNDDIMVREFRNTCAC220VTOFFIN4007*410uF/400V10uF/400VIN4007IN4007IN400710uF/16VR1RcsR2RoscHER207RNTC5mH2N60LN2542fuseLEDs 备注： 1、R1 的取值取决于输入电压的范围 2、R2 和 RNTC 用于 LED 的温度补偿 3、Rcs 的取值决定了输出电流的大小 LN2542 Rev.1.0 —Sep. 24, 2012 2 ■ 订购信息 LN2542 ①② 项目 符号 描述 ① 封装形式 S SOP-8 ② 卷盘编带 R 正向 L 反向 ■ 管脚示意图和功能 12345678VREFDIMRNTCGNDGATECSTOFFVINSOP-8(TOP VIEW ) 管脚 管脚名 功能 1 VREF 芯片内部输出基准电压1.25V，不需要外接旁路电容。 2 DIM 芯片线性和MPW调光输入端。当该管脚接到地，则芯片处于关闭状态。当芯片接入高于1.2V或悬空状态，则芯片以100%电流输出。 3 RNTC 芯片温度补偿接入端。 4 GND 接地。 5 GATE 外接高压NMOSFET的栅极驱动管脚。 6 CS 电流取样端，通过外接电阻到地来设置芯片的输出电流。 7 TOFF 在该管脚和GND之间接一电阻来设置MOSFET的关断时间，最小关断时间可达510ns， 8 VIN 通过外接一个电阻连到最高100V直流电源上，必须接一个旁路电容。 LN2542 Rev.1.0 —Sep. 24, 2012 3 ■ 功能框图 LDOInternal supply VDDVref_csSRQQOSCDriverTOFFGATECSVINVREFVREFRNTCDIM ■ 最大极限参数 项目 符号 极限范围 单位 VIN脚到接地电压 Vin -0.3—14 V CS, RNTC,...
