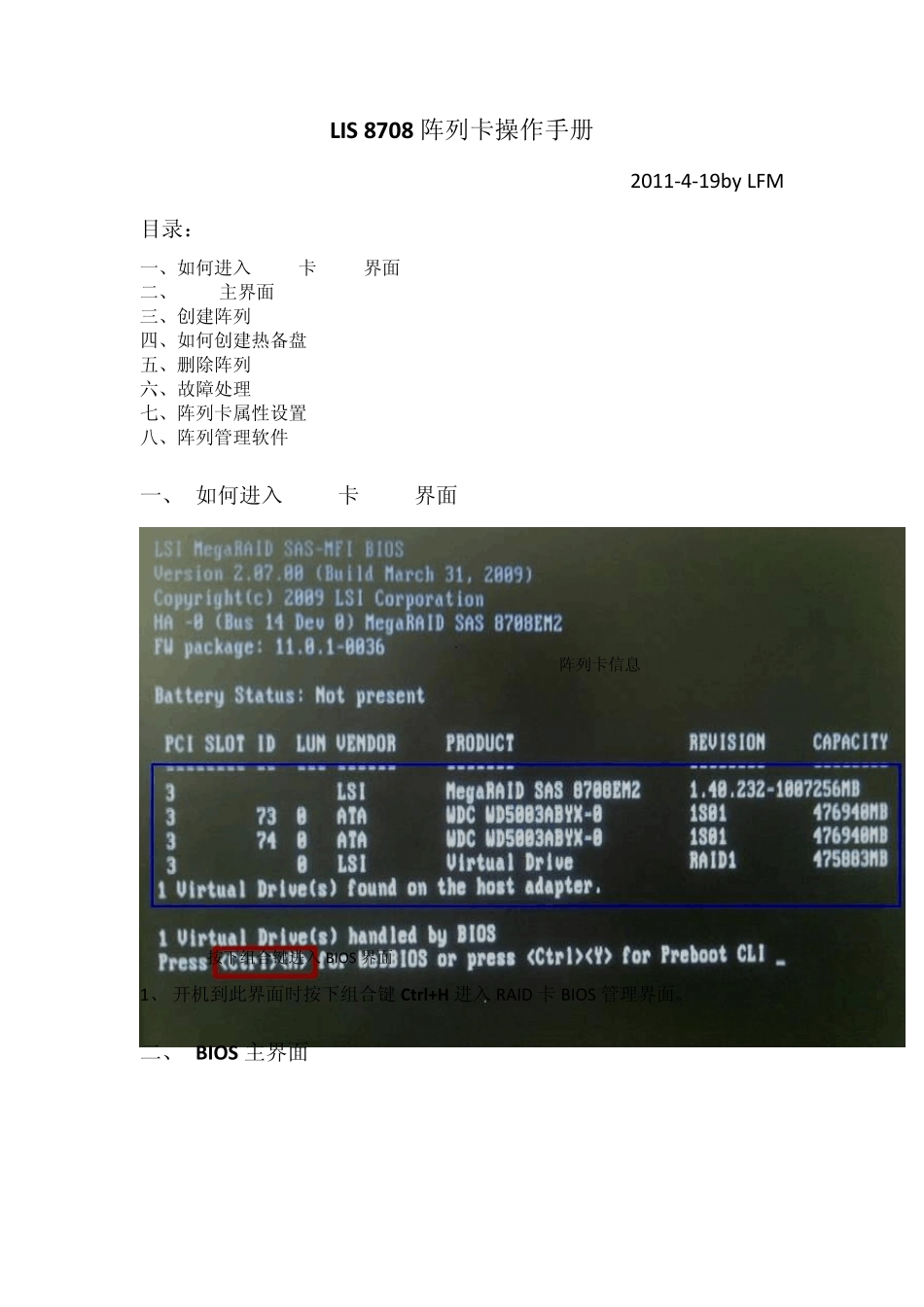

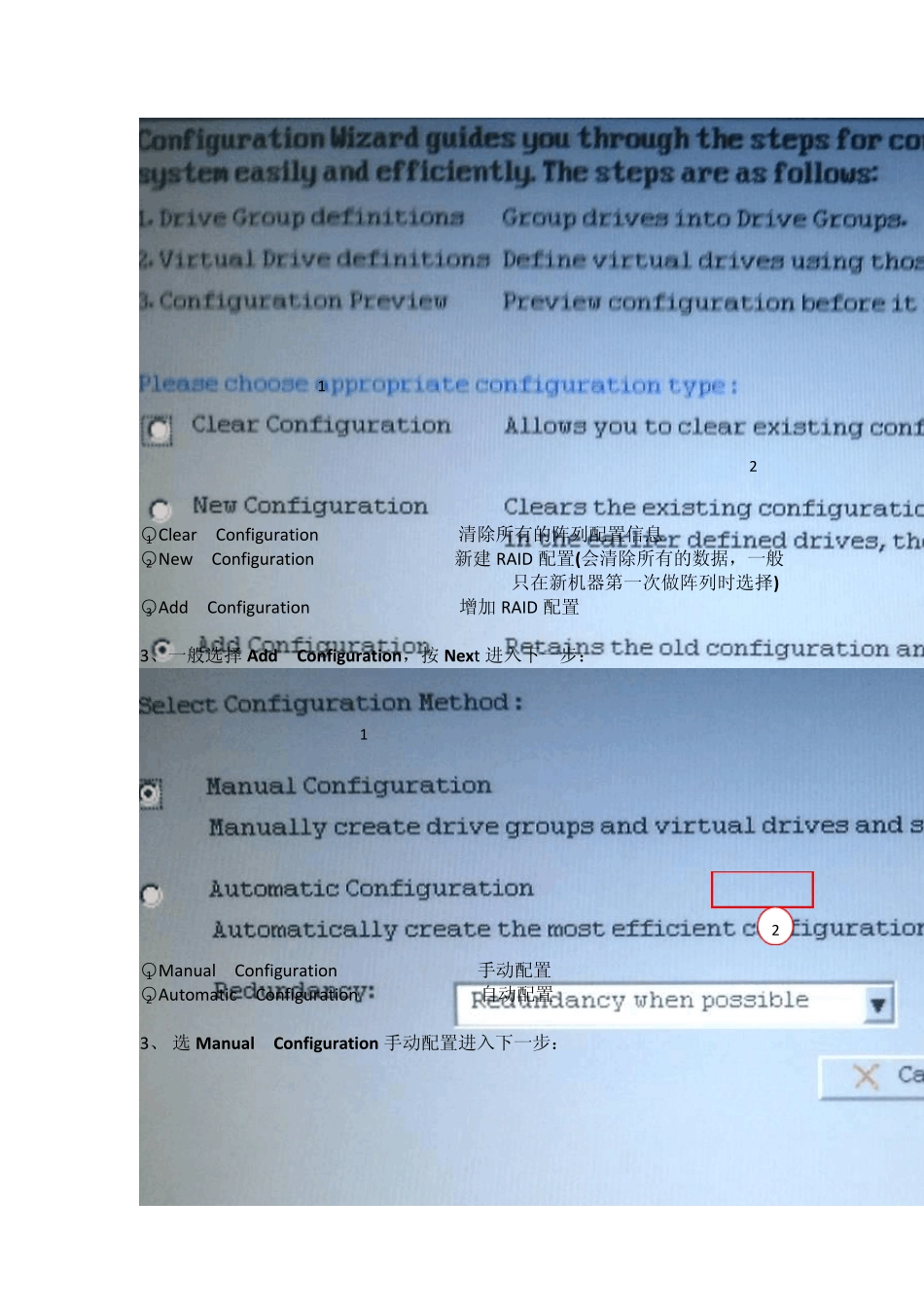

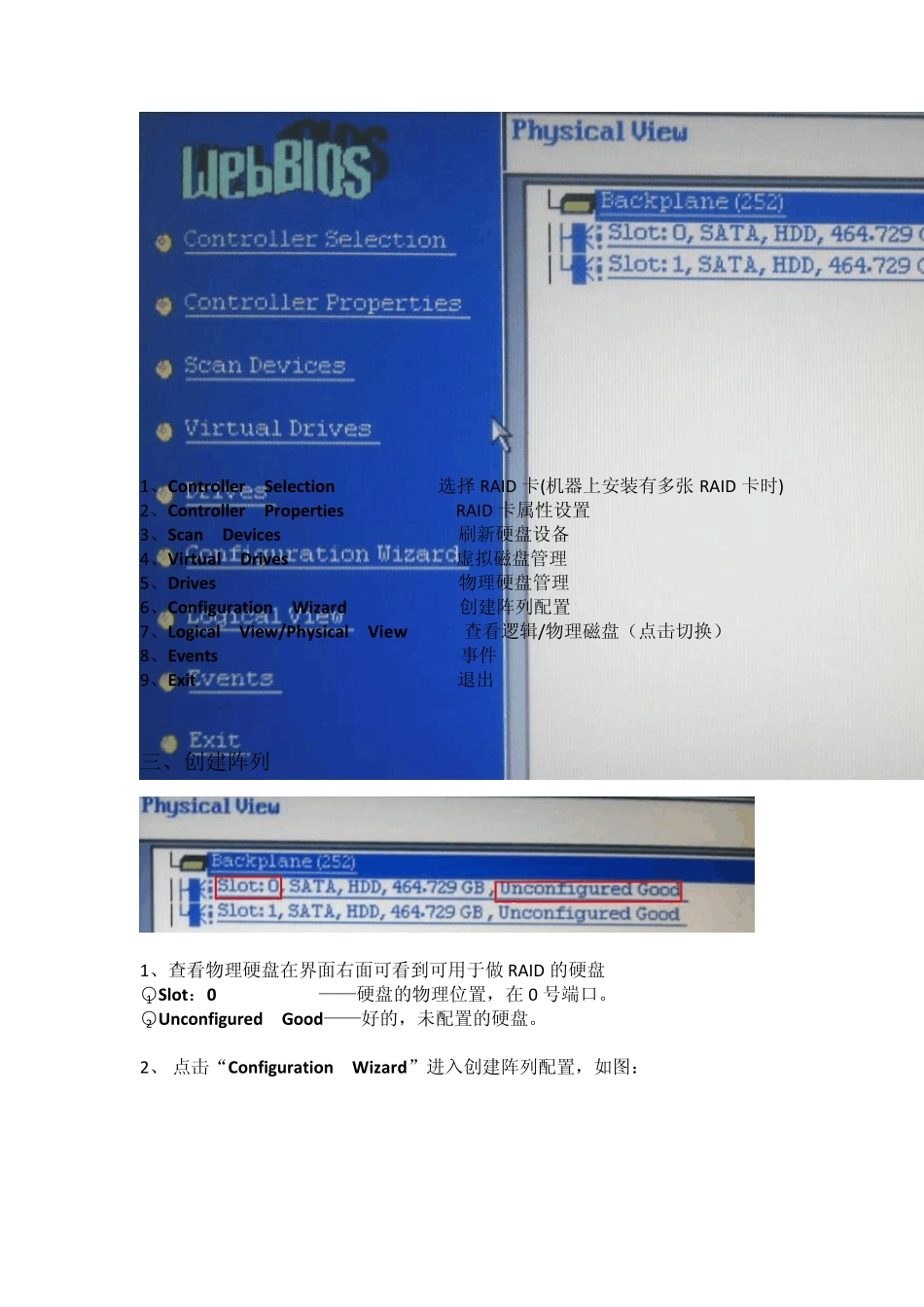

LIS 8708 阵列卡操作手册 2011-4-19by LFM 目录： 一、如何进入 RAID卡BIOS界面 二、BIOS主界面 三、创建阵列 四、如何创建热备盘 五、删除阵列 六、故障处理 七、阵列卡属性设置 八、阵列管理软件 一、 如何进入 RAID卡BIOS界面 1、 开机到此界面时按下组合键 Ctrl+H 进入 RAID 卡BIOS 管理界面。 二、 BIOS 主界面 按下组合键进入 BIOS 界面 阵列卡信息 1、Controller Selection 选择R AID 卡(机器上安装有多张R AID 卡时) 2、Controller Properties R AID 卡属性设置 3、Scan Devices 刷新硬盘设备 4、Virtual Drives 虚拟磁盘管理 5、Drives 物理硬盘管理 6、Configuration Wizard 创建阵列配置 7、Logical View/Physical View 查看逻辑/物理磁盘（点击切换） 8、Events 事件 9、Exit 退出 三、创建阵列 1、查看物理硬盘在界面右面可看到可用于做R AID 的硬盘 ○1 Slot：0 ——硬盘的物理位置，在0 号端口。 ○2 Unconfigured Good——好的，未配置的硬盘。 2、 点击“Configuration Wizard”进入创建阵列配置，如图： ○1 Clear Configuration 清除所有的阵列配置信息 ○2 New Configuration 新建 RAID 配置(会清除所有的数据，一般 只在新机器第一次做阵列时选择) ○3 Add Configuration 增加 RAID 配置 3、一般选择 Add Configuration，按 Next 进入下一步： ○1 Manual Configuration 手动配置 ○2 Automatic Configuration 自动配置 3、 选 Manual Configuration 手动配置进入下一步： 1 2 1 2 ○1 在左边“Drives”框中选择要做 RAID 的磁盘，按住 Ctrl 键可一次选择同时几个。 ○2 选择完硬盘后点击“Add To Array”将选择好的硬盘添加到右边的“Drive Groups”磁盘组框中，如图： 4、 点击“Accept DG”同意配置信息进入到下一步： 2 1 Drive Groups里已有硬盘成员 添加到硬盘组后状态变为 Online 1 2 5、 点击“Add to SPAN”进入到下一步的阵列配置信息，如图： 6、 设置好 RAID 的配置信息后点击“Accept”，进入下一步 1 2 选择 RAID 级别 选择条带大小 选择写策略 选择读策略 Cache 开关 点击此输入框使其背景色为蓝色时才能输入 RAID 容量大小，否则会失败 1 2 提示：是否确认要选择“Always Write Back”当前写策略模式，选择YES 继续 提示要保存这个...
