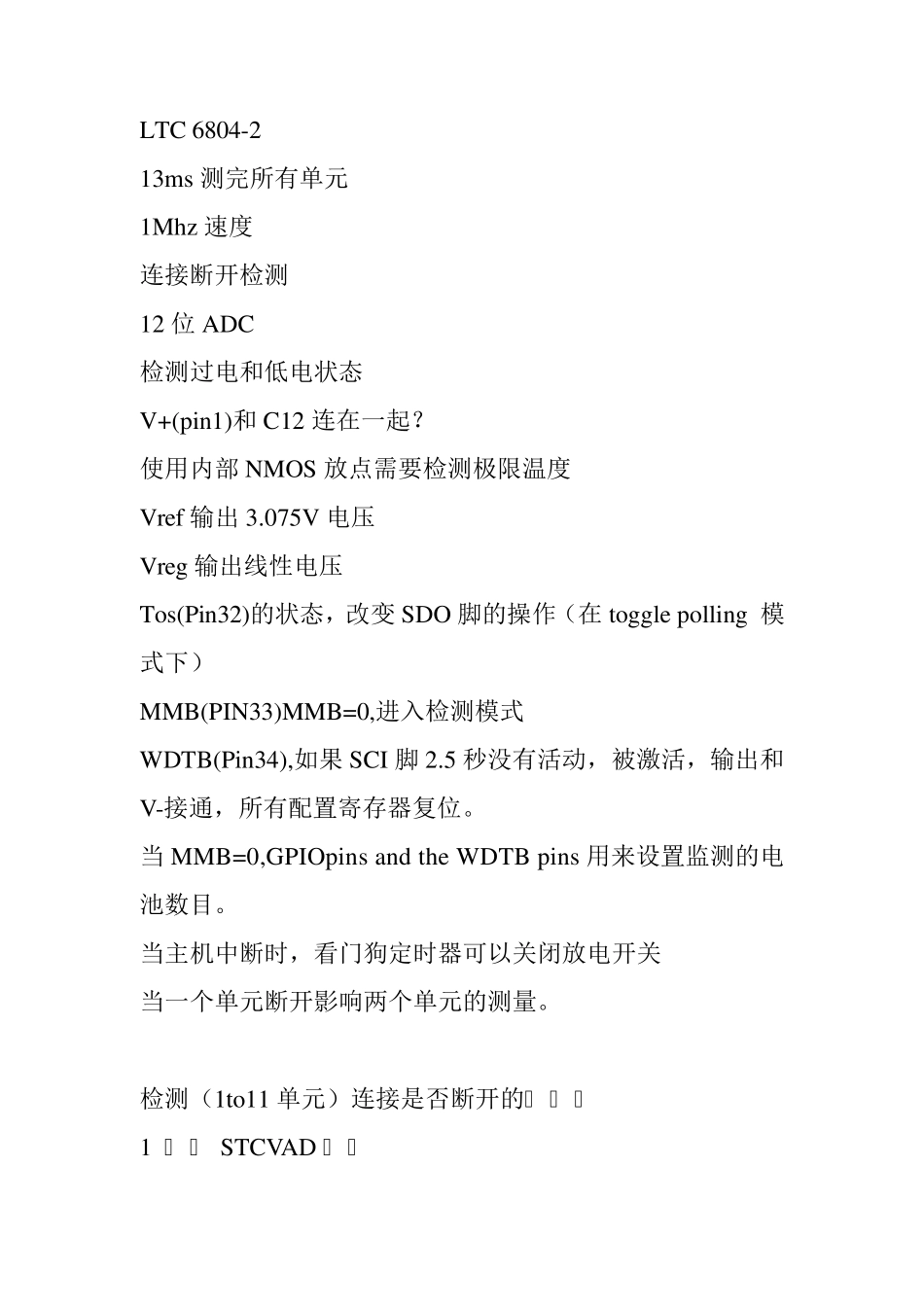

LTC 6804-2 13ms 测完所有单元 1Mhz 速度 连接断开检测 12 位 ADC 检测过电和低电状态 V+(pin1)和 C12 连在一起？ 使用内部 NMOS 放点需要检测极限温度 Vref 输出 3.075V 电压 Vreg 输出线性电压 Tos(Pin32)的状态，改变 SDO 脚的操作（在 toggle polling 模式下） MMB(PIN33)MMB=0,进入检测模式 WDTB(Pin34),如果 SCI 脚 2.5 秒没有活动，被激活，输出和V-接通，所有配置寄存器复位。 当 MMB=0,GPIOpins and the WDTB pins 用来设置监测的电池数目。 当主机中断时，看门狗定时器可以关闭放电开关 当一个单元断开影响两个单元的测量。 检测（1to11 单元）连接是否断开的步骤： 1 发送 STCVAD 指令 2. 发送 RDCV 指令并把所有测量值存到数组 CELLＡ(n) ３发送 STOWAD 指令 ４.发送 RDCV 指令并把所有测量值存到数组 CELLＢ(n) ５如果 CELLB(n+1)-CELLA(n+1)>=200mv The Cn is open 如果断开的脚上接了一个大于 0.1uf 的电容，在进行步骤 4前多执行步骤 3 几次。 如果 C12 和 V+都悬空，C12 的读数总是 0V, 如果 C12 悬空，但 V+没有悬空，用 STCVAD 指令来测量所有单元的电压，把它和辅助测量的电压作比较，如果低于辅助测量的电压，说明 V12 断开（前提是其他 C 脚都没断开） 当使用 STCVAD and STOWAD 指令时，自动关闭对应单元的放电开关 若不关闭放电开关，可以使用 STCVDC 和 STOWDC 指令。 当 OV and UV 比较测量时，所有放电开关自动关闭。 A/D 转换数字自检，所需时间和测所有单元电压或所有温度传感器的时间是一样的， 在配置寄存器中把 CDC[0:2]设置成 1，有两道自检命令，如果工作正常的话，在第一道命令后，寄存器会包含 0xAAA, 在第二道命令后，寄存器会包含 0x555。 当温度达到 145 度，配制寄存器复位，所有电子开关关闭，A/D 转换停止，THSB 位=1，当使用 RDTMP 指令时，THSB=0,这是应该使用内部温度监视器来决定设备的温度是否已达到可以接受值。 6804 可以测得最少单元是四个，总的最少电压是 10 伏，最大电压是 60 伏 外部使 WDTBpin=0 不会使寄存器复位 当 MMB=0,WDTB 不会工作，度配置寄存器是，CFG0 的 bit7会反映 WDTB 的状态 校正代码的作用？ 用于 PEC 中 6804 的三种工作模式 1 休眠模式 除了串行接口和电压调整电路外，所有的电路被关闭，如果这是电压测量还在进行...
