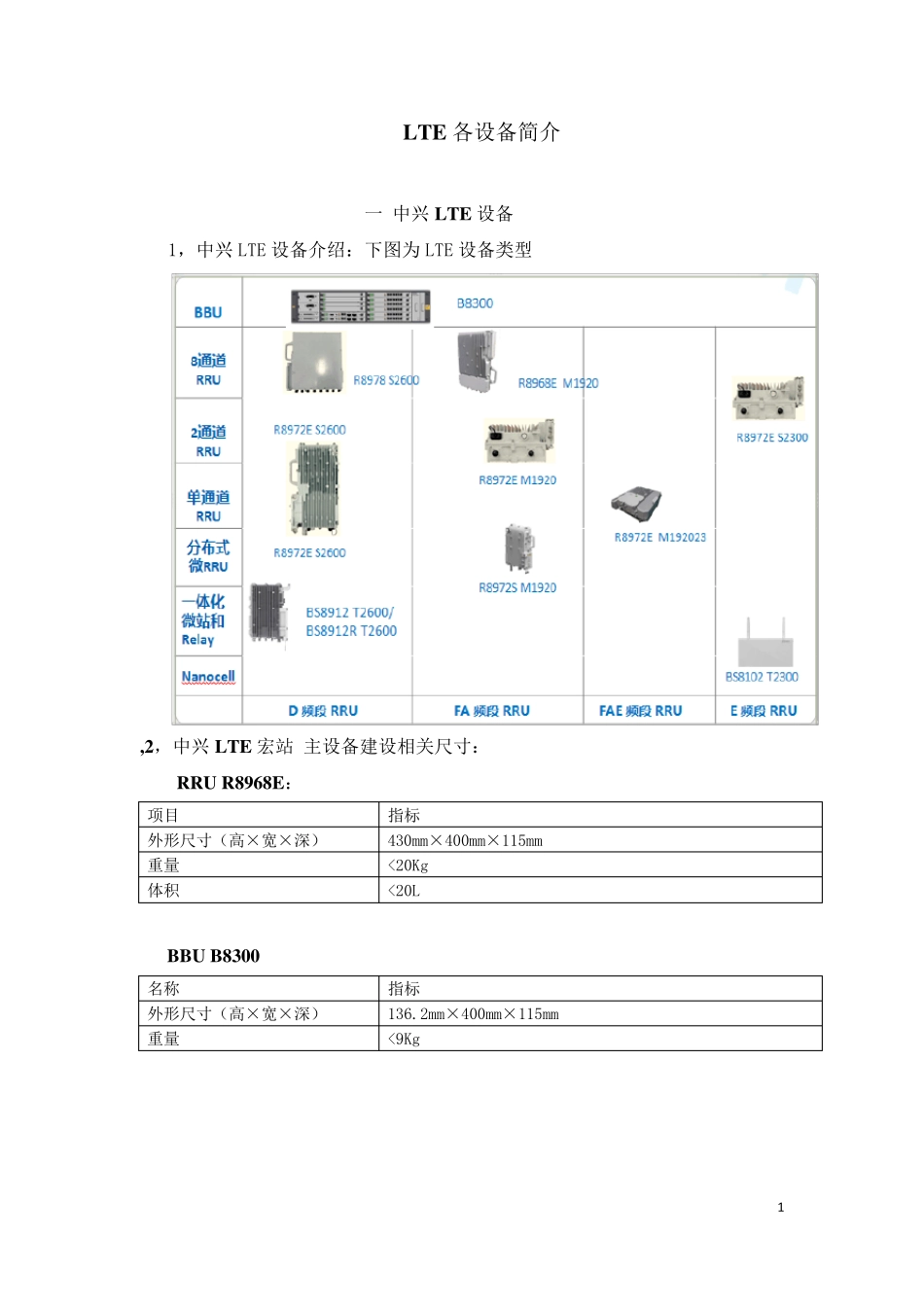

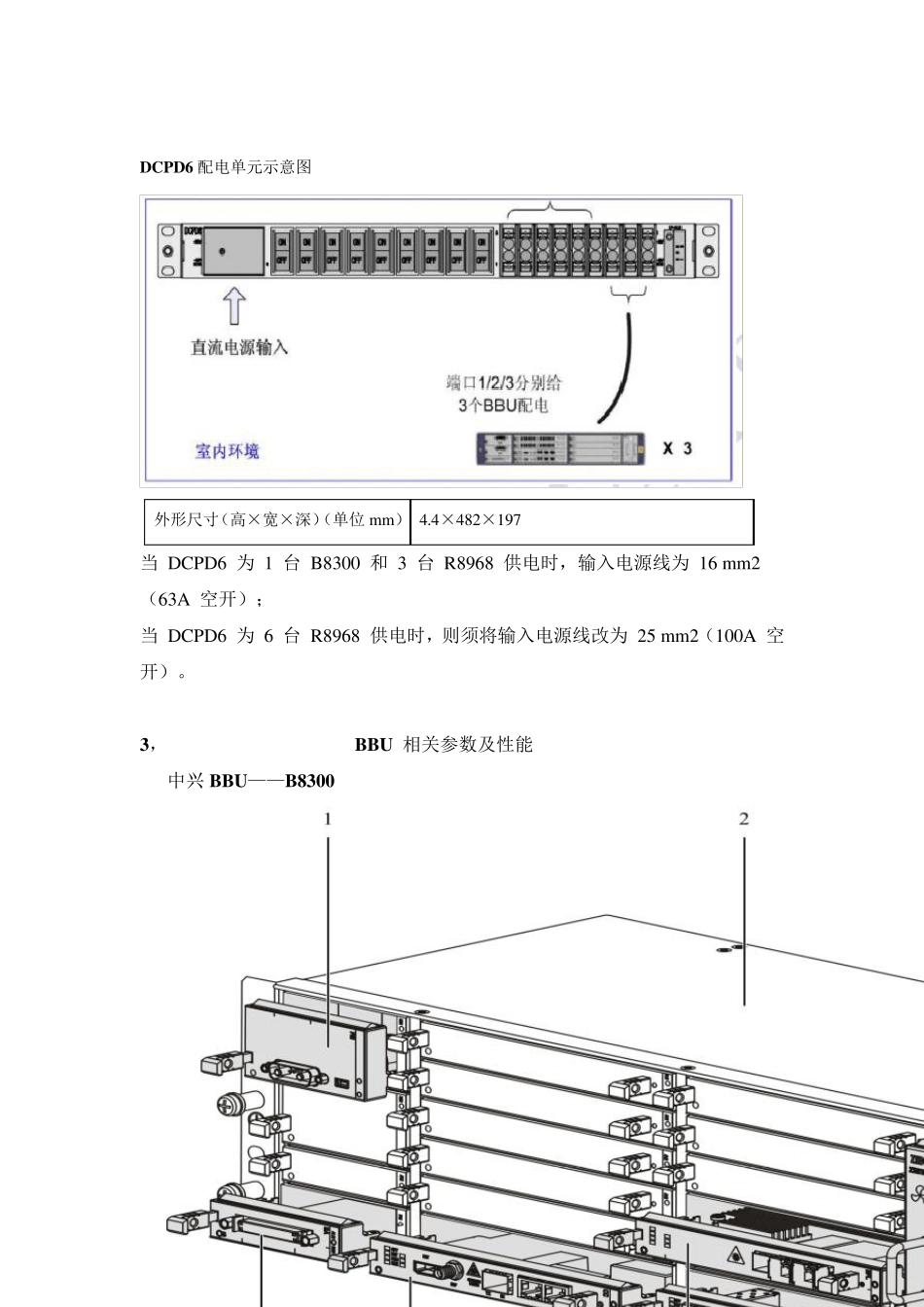

1 LTE 各设备简介 一 中兴LTE 设备 1，中兴LTE 设备介绍：下图为LTE 设备类型 ,2，中兴LTE 宏站 主设备建设相关尺寸： RRU R8968E： 项目 指标 外形尺寸（高×宽×深） 430mm×400mm×115mm 重量 <20Kg 体积 <20L BBU B8300 名称 指标 外形尺寸（高×宽×深） 136.2mm×400mm×115mm 重量 <9Kg 2 DCPD6 配电单元示意图 外形尺寸（高×宽×深）（单位 mm） 4.4×482×197 当 DCPD6 为 1 台 B8300 和 3 台 R8968 供电时，输入电源线为 16 mm2（63A 空开）； 当 DCPD6 为 6 台 R8968 供电时，则须将输入电源线改为 25 mm2（100A 空开）。 3， BBU 相关参数及性能 中兴 BBU——B8300 3 1. PM 单板 5. BPL 单板 2. 机框 6. CC 单板 3. FA 单板 7. SA 单板 4. UCI 单板 最大配置 6*S111(20MHz,8 天线) 接口类型及数量 GE*2 尺寸 3U/19 英寸 重量 9kg（满配 ） 同步方式 GPS/北斗/1588V2 供电方式 -48VDC/220VAC 典型功耗 550W(6 块LTE 基带板) 安装方式 19 英寸机柜安装、挂墙安装、室外一体化机柜安装功能介绍 1 图 1-1 机箱槽位示意图 表 1 -1 机箱单板配置 单板名称 可配数量 可插槽位 插入方式 配置原则 控制和时钟板（CC） 1-2 1-2 横插 必配。主备要求时配置2 块。 4 基带处理板（BPL） 1-10 3-12 横插 必配。根据需求的处理能力配置。每块BPL 板支持3 个2 天线2×2 MIMO 20 M 小区，或者 1 个8 天线20 M 小区。 通用时钟接口板 （UCI） 1 7 横插 选配。 连接 RGPS 时配置。 现场告警板（SA） 1-2 13-14 横插 必配。 要求2 路 RS232/RS485 接口、16 路干接点需求时，配置2 块 现场告警扩展板（SE） 1 7 横插 选配。 配置1 块SE 板，需要在同一槽 位配置1 块0.5 U 宽的假单板整 件(半高)，用于填补空隙。 电源单板（PM） 1-2 15-16 横插 必配。最多配置2 块。 主备要求时配置2 块。 BPL 板超过 4 块时配置22 块 风扇单板（FA） 1 1 17 竖插 必配。 根据需要支持的处理能力，ZXSDR B8300 TL200 机箱的单板配置常用有以下三种： ZXSDR B8300 TL200配置A：2天线1扇区/2天线2扇区/2天线3扇区。 CC+BPL+SA+PM+FA，如图 1-2 所示。 ZXSDR B8300 TL200 配置B：8 天线3 扇区 CC×2+BPL×3+SA+PM×2+FA，如图1-3所示。 图 1-3 ...
