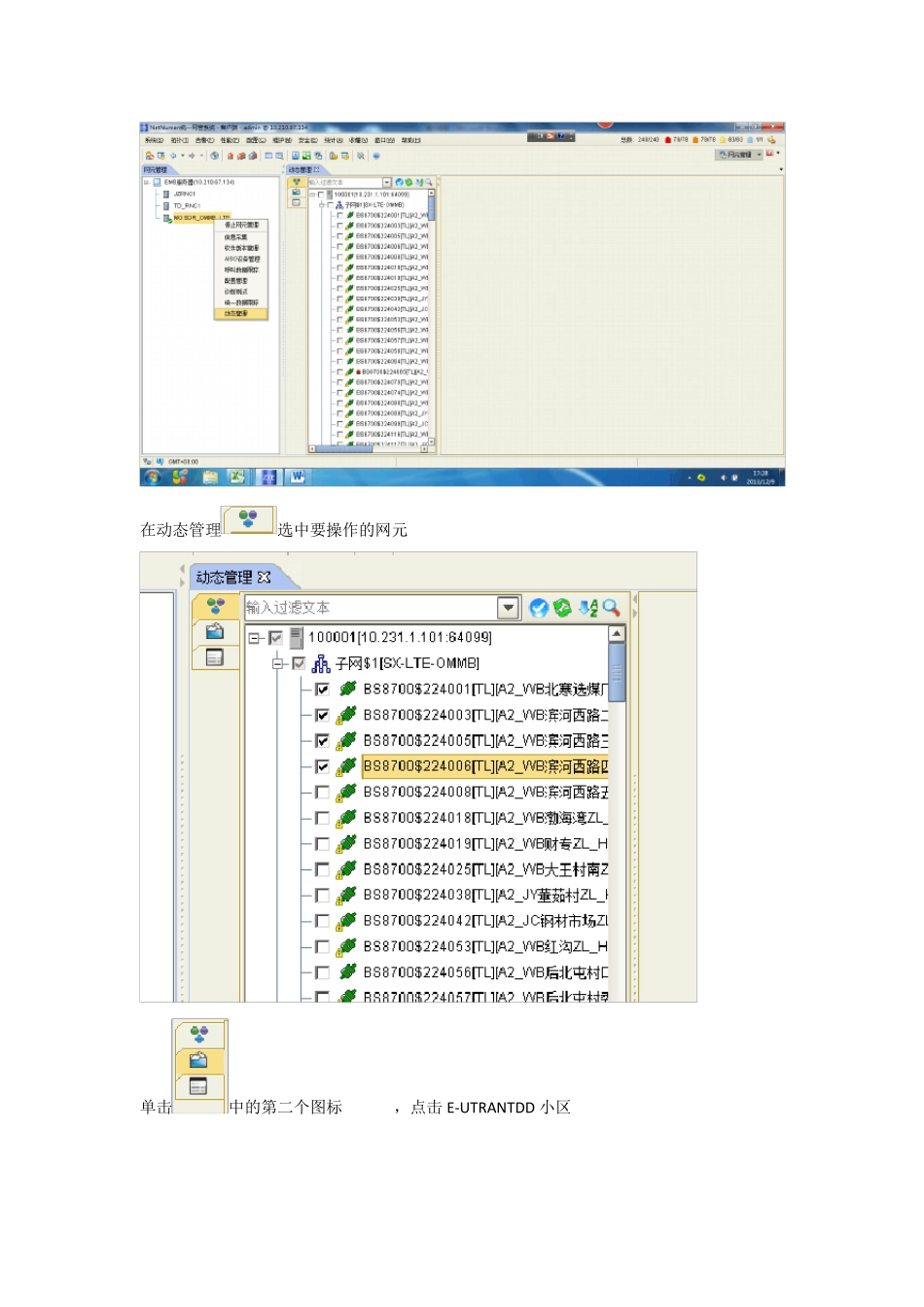

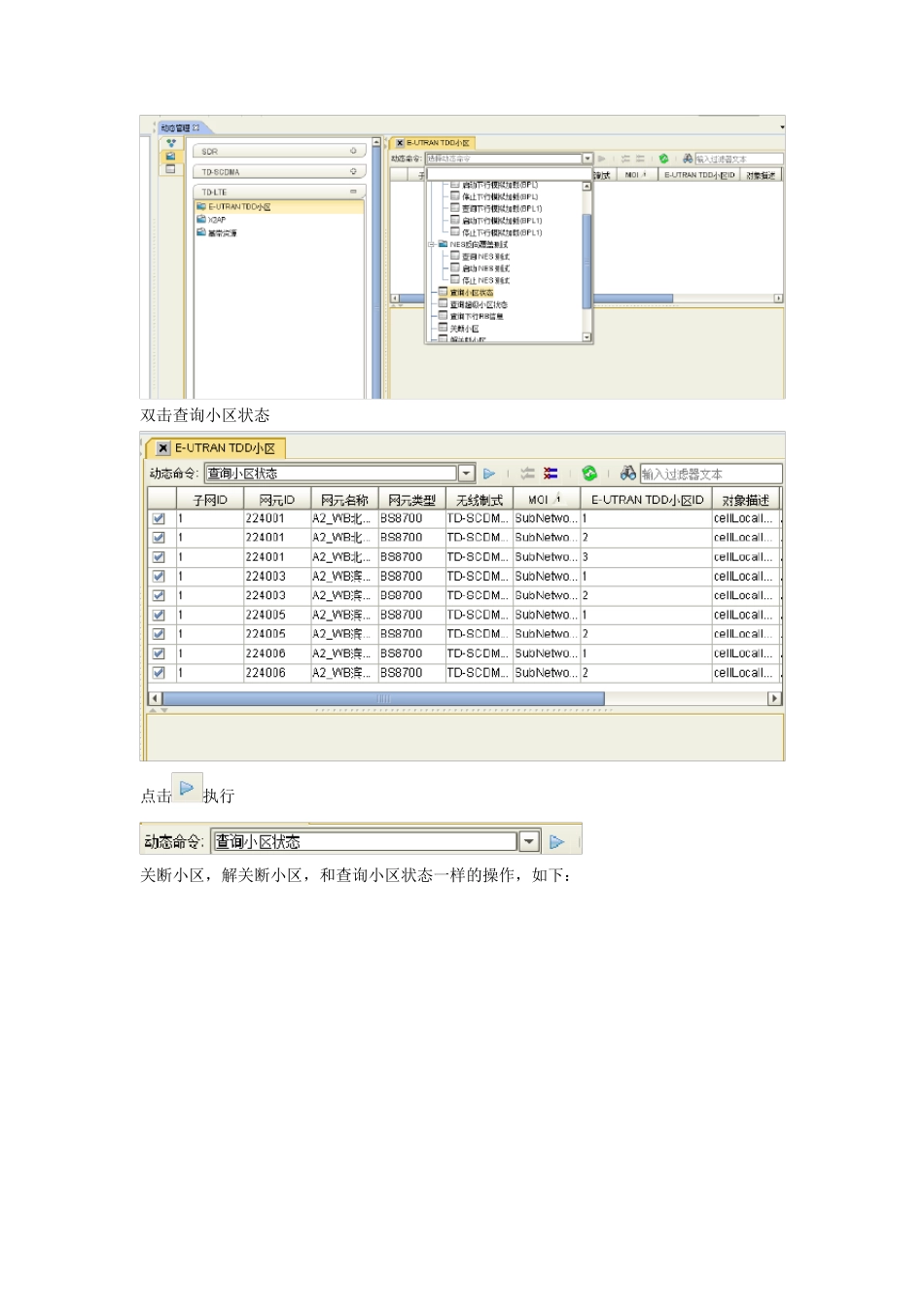

LTE 网管U 31 使用说明： 概述：打开配置，单击网元管理右击SDR-OMMB-LTE，点击启动网元管理 一：动态管理 1；击动态管理，在该页面下，可以查询小区状态，关断小区，解关断小区 （MMB 网管：在视图——动态管理） 在动态管理 选中要操作的网元 单击 中的第二个图标，点击E-U TRANTDD 小区 双击查询小区状态 点击执行 关断小区，解关断小区，和查询小区状态一样的操作，如下： 查询小区状态，执行的结果如下： 点击中的可以导出结果 二：配置管理（与规划表核对参数，修改邻区，PCI，PRACH） 1 ：点击配置管 2：单击配置管理，点击配置数据批量修改可以进行 P CI，子帧配比等的修改 选中要操作的网元 双击E-U TRAN TDD 小区 与规划数据核对，PCI，子帧配比等如有错误，修改好之后进行保存，保存之后进行数据同步（注：同步时切记只选择TD-LTE，不选择TD-SCDMA；只进行增量同步，不要进行整表同步） 在配置管理——邻区调整工具，进行简单的添加邻区(单站验证阶段，一般只添加本站的邻区，或者附近 1，2 个站邻区关系的添加。后续簇优化阶段需要配合 SNO 软件规划邻区)添加邻区之后同样需要数据同步。 3：配置管理下也可以进行规划数据的导出： 选择要导出的网元（注意：模版类型选择：TD-LTE） 三：统一数据跟踪（进行频谱和信令的跟踪） 1：频谱跟踪（观察小区的底噪） （M M B 网管：在视图——统一数据跟踪） 点击第一个通用设置按钮选择要跟踪的网元 点击第二个按钮 开启超级模式：键盘锁定大写模式，同时摁住SU R 三个键， 在对话框中输入大写SU PER 点击确定，如下图：（最低下一行多出了频谱扫描） 点击频谱扫描 选择要跟踪的小区， 注：子帧号选择为2 点右下方的“+”号添加 注：观察对象，选择为 点击执行（同步）按钮： 点击频谱绘图按钮，结果如下： NIAvg 在-116dBm 为正常，大于-116dBm 则为有底噪 点击可以暂停跟踪 2 ：信令跟踪： 同频谱扫描一样，先选择要跟踪的网元，点击UE 级小区选择小区； 在观察对象中选择，标准信令和业务观察； 点击执行按钮，结果如下： 四：诊断测试：（更新到最新的经纬度，与规划表核对是否有出入） 经度、维度（配置）项是手工输入进去的，网元项系统自动识别的，如果差别较大可以 ctal+a拷贝出来告诉测试人员。 五：告警监控查询 点击按钮，可以查询当前的告警； 点击网元树，可以搜网管中某一个小区的所有历史告警和当前告警; 六：性能统计：（导出日报/ 周报中需要的一些报表） 如下：
