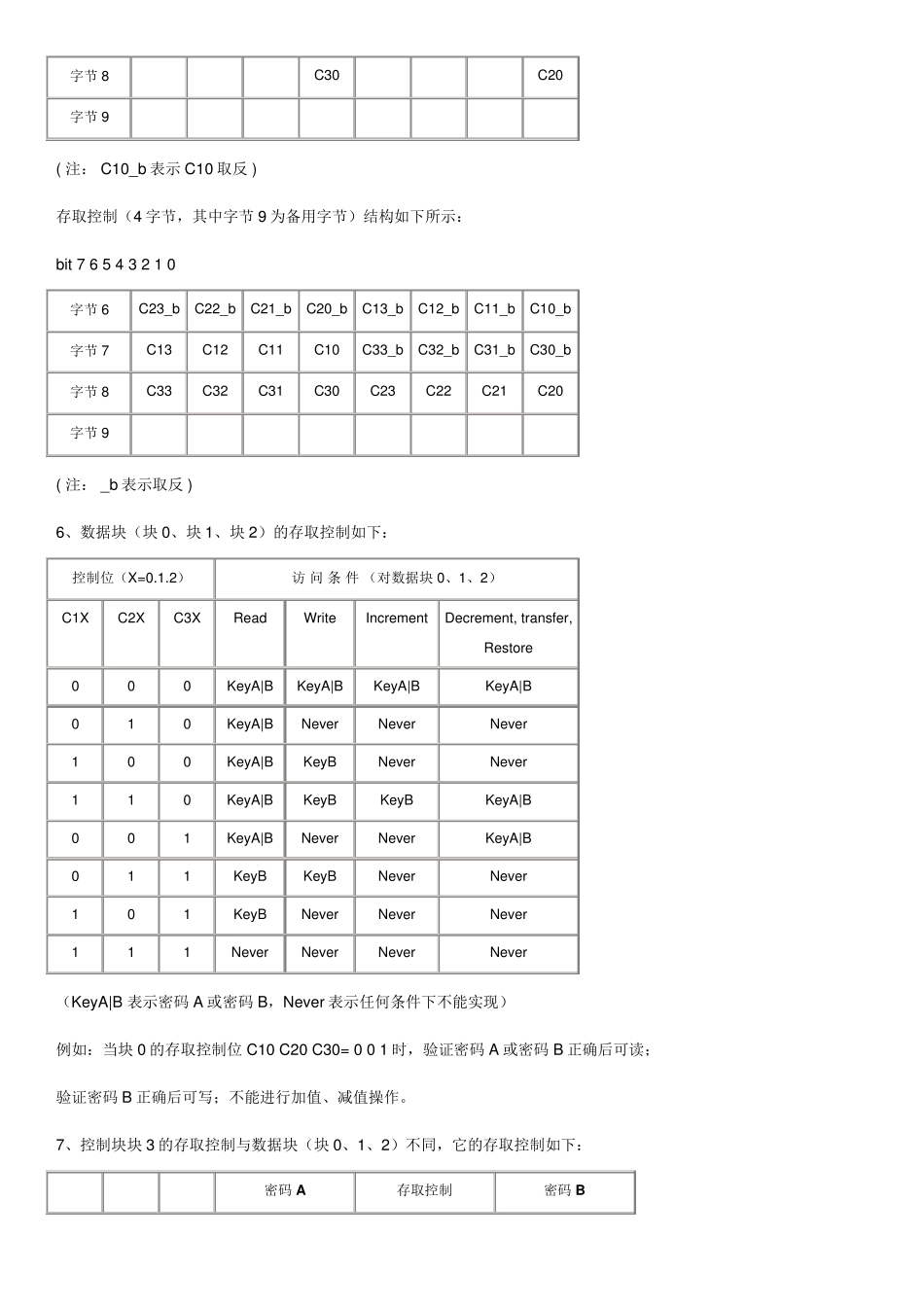

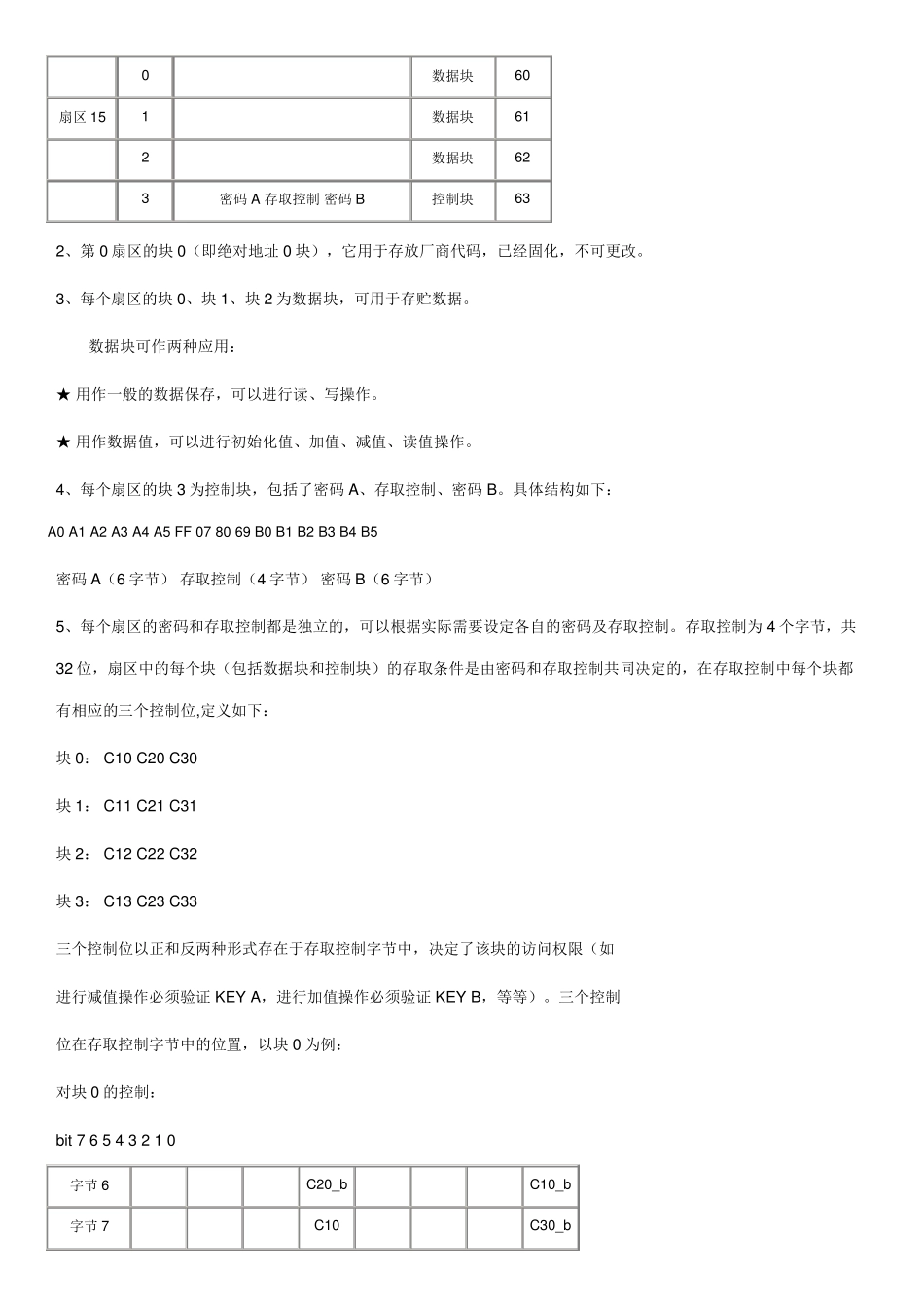

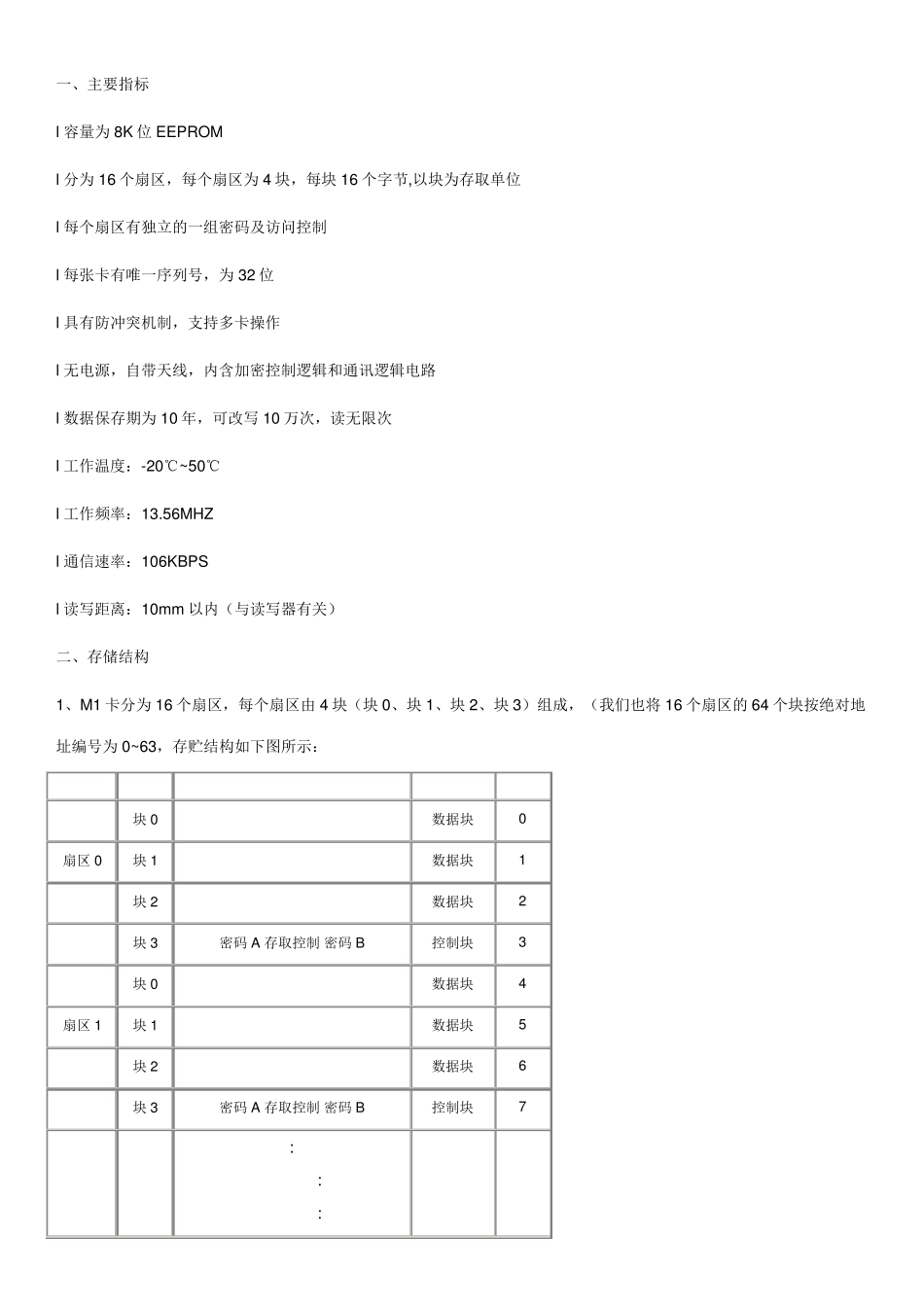

一、主要指标 l 容量为8K 位EEPROM l 分为16 个扇区,每个扇区为4 块,每块16 个字节,以块为存取单位 l 每个扇区有独立的一组密码及访问控制 l 每张卡有唯一序列号,为32 位 l 具有防冲突机制,支持多卡操作 l 无电源,自带天线,内含加密控制逻辑和通讯逻辑电路 l 数据保存期为10 年,可改写10 万次,读无限次 l 工作温度:-20℃~50℃ l 工作频率:13.56MHZ l 通信速率:106KBPS l 读写距离:10mm 以内(与读写器有关) 二、存储结构 1、M1 卡分为16 个扇区,每个扇区由 4 块(块0、块1、块2、块3)组成,(我们也将 16 个扇区的64 个块按绝对地址编号为0~63,存贮结构如下图所示: 块0 数据块 0 扇区0 块1 数据块 1 块2 数据块 2 块3 密码A 存取控制 密码B 控制块 3 块0 数据块 4 扇区1 块1 数据块 5 块2 数据块 6 块3 密码A 存取控制 密码B 控制块 7 ∶ ∶ ∶ 0 数据块 60 扇区15 1 数据块 61 2 数据块 62 3 密码A 存取控制 密码B 控制块 63 2、第0 扇区的块0(即绝对地址0 块),它用于存放厂商代码,已经固化,不可更改。 3、每个扇区的块0、块1、块2 为数据块,可用于存贮数据。 数据块可作两种应用: ★ 用作一般的数据保存,可以进行读、写操作。 ★ 用作数据值,可以进行初始化值、加值、减值、读值操作。 4、每个扇区的块3 为控制块,包括了密码A、存取控制、密码B。具体结构如下: A0 A1 A2 A3 A4 A5 FF 07 80 69 B0 B1 B2 B3 B4 B5 密码A(6 字节) 存取控制(4 字节) 密码B(6 字节) 5、每个扇区的密码和存取控制都是独立的,可以根据实际需要设定各自的密码及存取控制。存取控制为4 个字节,共32 位,扇区中的每个块(包括数据块和控制块)的存取条件是由密码和存取控制共同决定的,在存取控制中每个块都有相应的三个控制位,定义如下: 块0: C10 C20 C30 块1: C11 C21 C31 块2: C12 C22 C32 块3: C13 C23 C33 三个控制位以正和反两种形式存在于存取控制字节中,决定了该块的访问权限(如 进行减值操作必须验证 KEY A,进行加值操作必须验证 KEY B,等等)。三个控制 位在存取控制字节中的位置,以块0 为例: 对块0 的控制: bit 7 6 5 4 3 2 1 0 字节 6 C20_b C10_b 字节 7 C10 C30_b 字节8 C30 C20 字节9 ( 注: C10_b 表示C10 取反...
