MATLAB,Simulink与Modelsim联合仿真步骤及实例VIP免费

MATLAB,Simulink与Modelsim联合仿真步骤及实例_第1页
1/8
MATLAB,Simulink与Modelsim联合仿真步骤及实例_第2页
2/8
MATLAB,Simulink与Modelsim联合仿真步骤及实例_第3页
3/8

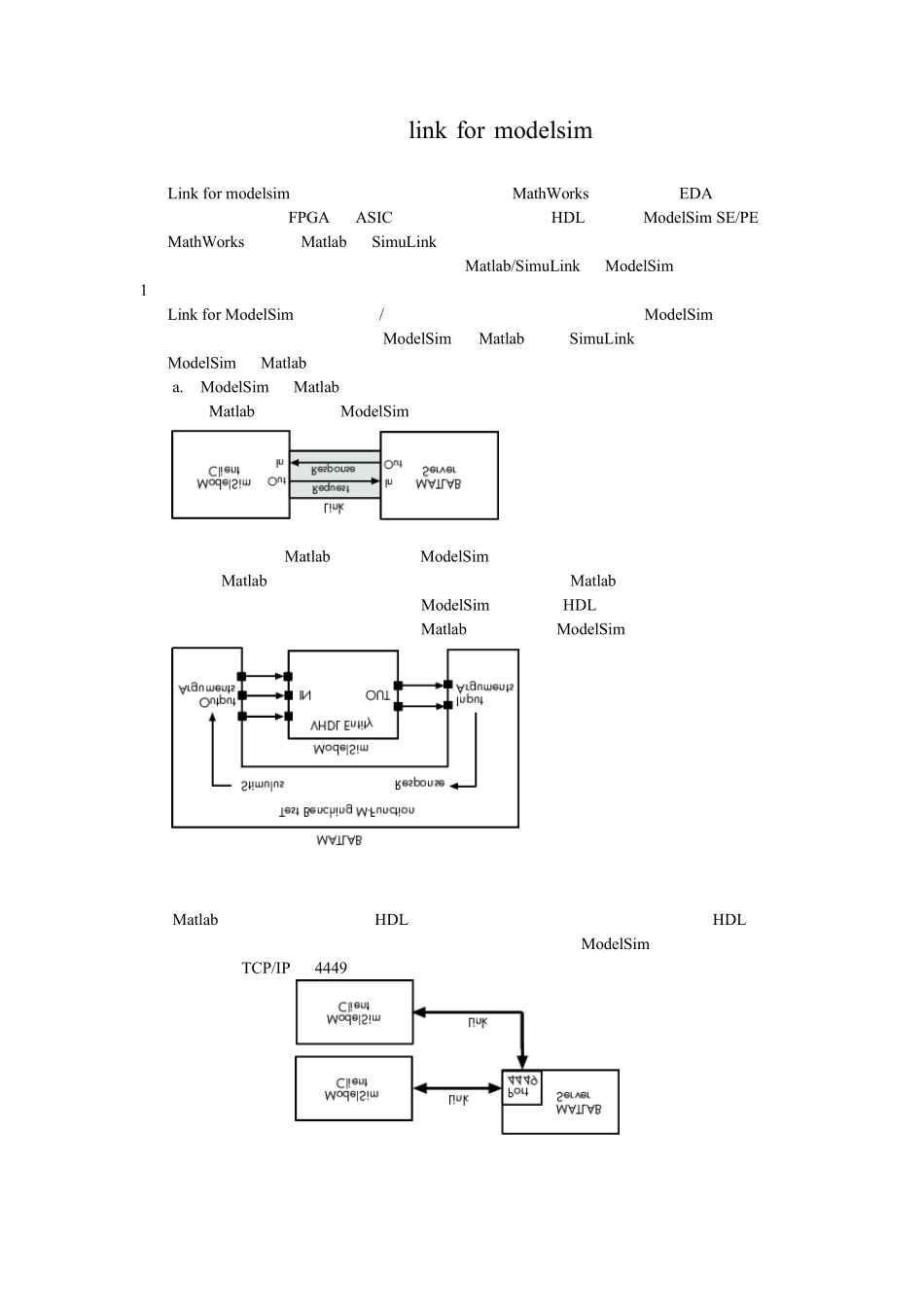

目录1:什么是 linkformodelsim2:linkformodelsim的安装与设置3:使用 linkformodelsim仿真的实例什么是 link for modelsimLink for modelsim 是一个联合仿真的接口,它将 MathWorks 工具整合到 EDA 工作环境中,使其应用于 FPGA 和 ASIC 的开发。这个接口在 HDL 仿真器 ModelSim SE/PE 于MathWorks 的产品 Matlab 和 Simu Link 间提供了一个双向连接,以指导硬件的设计验证和联合仿真。这种整合可以分别充分发挥 Matlab/Simu Link 和 ModelSim 各自的优势。1. 联合仿真环境Link for ModelSim 是一个客户/服务器的车是平台和联合仿真应用,ModelSim 在这个仿真环境中所起的作用取决于 ModelSim 与 Matlab 还是 Simu Link 连接,本说明只讲ModelSim 与 Matlab 的连接。a.ModelSim 与 Matlab 连接当与 Matlab 相连接时,ModelSim 作为客户端,如下图所示:在这个模式中,Matlab 服务器等到 ModelSim 客户端发出的服务请求,当接收到一个请求时,Matlab 建立一个通信连接,而且调用一个指定的 Matlab 函数,这个函数封装了用于计算数据以验证或者使当前在 ModelSim 中仿真的 HDL 模型的可视化。下图显示了在一个测试平台环境中Matlab 函数如何与 ModelSim 进行通信Matlab 服务器可以用于多个 HDL 实体之间的联合仿真,但是你必须为多个 HDL 实体指定一个通信方式使他们可以相互通信,下图显示了两个ModelSim 客户端如何连接到服务器的 TCP/IP 的 4449 端口:回到目录2. 通信模式在 ModelSim和 Matlab之间的通信模式有共享内存和网络两种,当你的ModelSim和MatLab运行与同一个系统的时候,可以指定为共享内存方式和网络方式,但共享内存方式更加合适,其也是默认的方式。网络方式的应用范围更加广泛,它可以应用于单系统和网络环境,对于有增长潜力的系统它更加适合。使用 linkformodelsim的过程1. 安装和设置a.确定应用环境要求b.对配置作出决定c.如为网络环境,则识别出服务器d.选择 TCP/IP端口e.检查产品要求f.安装相关应用软件g.安装 Linkformodelsimh.设置 modelsimLinkformodelsim的安装与设置当所有要求的软件都已经安装好了以后,你就可以安装 modelsim,使它可以与 Matlab或 simulink一起工作,你可以立即完成或者稍后在完成这份工作。为配置ModelSim使它可以 与 LinkforModelSim一 起 工 作 , 作 为 安 装 的以 部 分 , 可 ...
