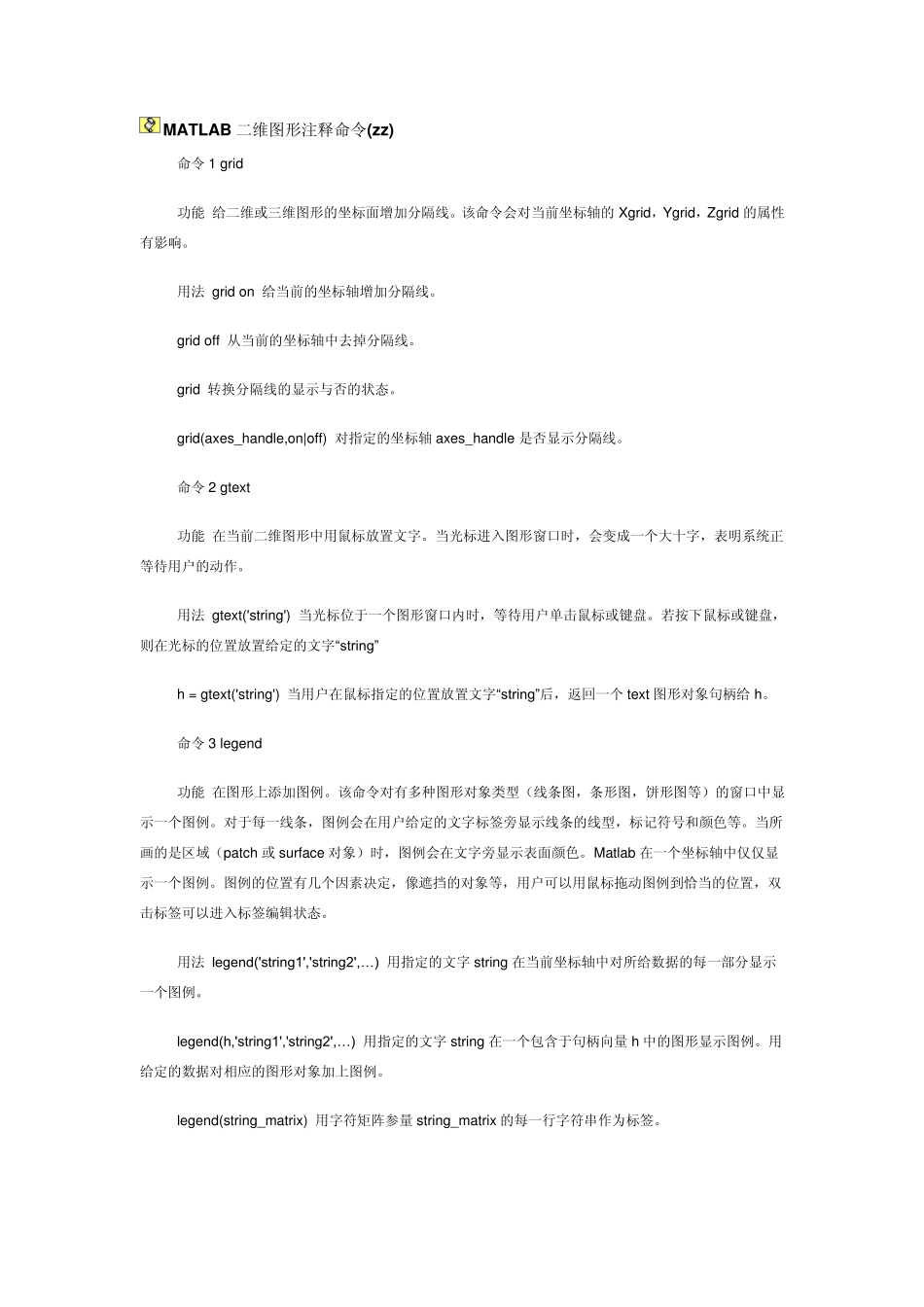

MATLAB 二维图形注释命令(zz) 命令1 grid 功能 给二维或三维图形的坐标面增加分隔线。该命令会对当前坐标轴的Xgrid，Ygrid，Zgrid 的属性有影响。 用法 grid on 给当前的坐标轴增加分隔线。 grid off 从当前的坐标轴中去掉分隔线。 grid 转换分隔线的显示与否的状态。 grid(axes_handle,on|off) 对指定的坐标轴 axes_handle 是否显示分隔线。 命令2 gtext 功能 在当前二维图形中用鼠标放置文字。当光标进入图形窗口时，会变成一个大十字，表明系统正等待用户的动作。 用法 gtext('string') 当光标位于一个图形窗口内时，等待用户单击鼠标或键盘。若按下鼠标或键盘，则在光标的位置放置给定的文字“string” h = gtext('string') 当用户在鼠标指定的位置放置文字“string”后，返回一个 text 图形对象句柄给h。 命令3 legend 功能 在图形上添加图例。该命令对有多种图形对象类型（线条图，条形图，饼形图等）的窗口中显示一个图例。对于每一线条，图例会在用户给定的文字标签旁显示线条的线型，标记符号和颜色等。当所画的是区域（patch 或surface 对象）时，图例会在文字旁显示表面颜色。Matlab 在一个坐标轴中仅仅显示一个图例。图例的位置有几个因素决定，像遮挡的对象等，用户可以用鼠标拖动图例到恰当的位置，双击标签可以进入标签编辑状态。 用法 legend('string1','string2',… ) 用指定的文字 string 在当前坐标轴中对所给数据的每一部分显示一个图例。 legend(h,'string1','string2',… ) 用指定的文字 string 在一个包含于句柄向量 h 中的图形显示图例。用给定的数据对相应的图形对象加上图例。 legend(string_matrix) 用字符矩阵参量 string_matrix 的每一行字符串作为标签。 legend(h,string_matrix ) 用字符矩阵参量string_matrix 的每一行字符串作为标签给包含于句柄向量h中的相应的图形对象加标签。 legend(axes_handle,… ) 给由句柄ax es_handle 指定的坐标轴显示图例。 legend('off') 从当前的坐标轴，或是由ax es-handle 指定的坐标轴中除掉图例。 legend(ax es_handle,'off') 从由ax es_handle 指定的坐标轴中除掉图例。 legend_handle = legend 返回当前坐标轴中的图例句柄，若坐标轴中没有图例存在，则返回空向量。 legend 对当前图形中所有的图例进行刷新。 legend(legend_handle) 对由句柄legend_handle 指定的图例进行刷新。 legend...
