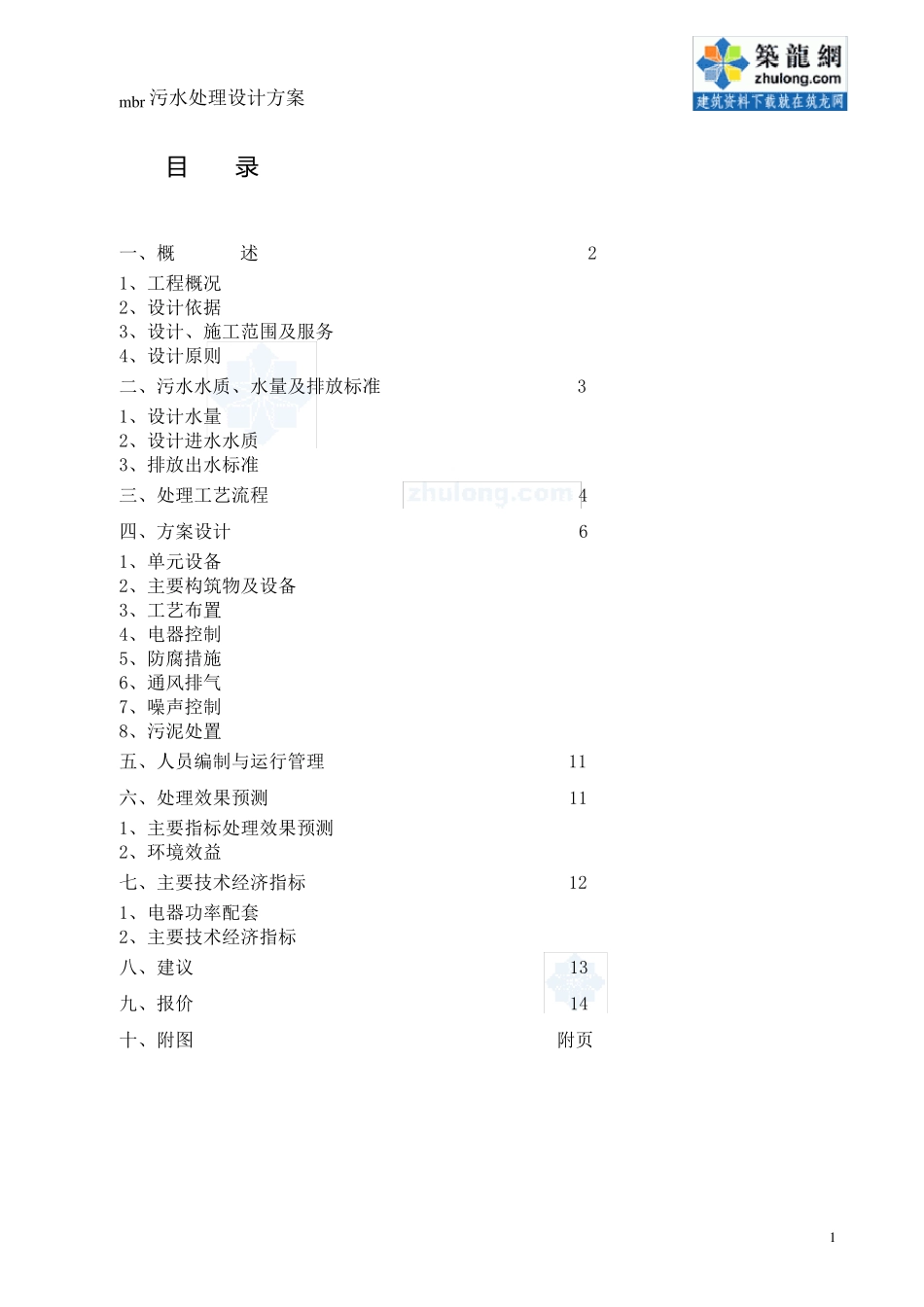

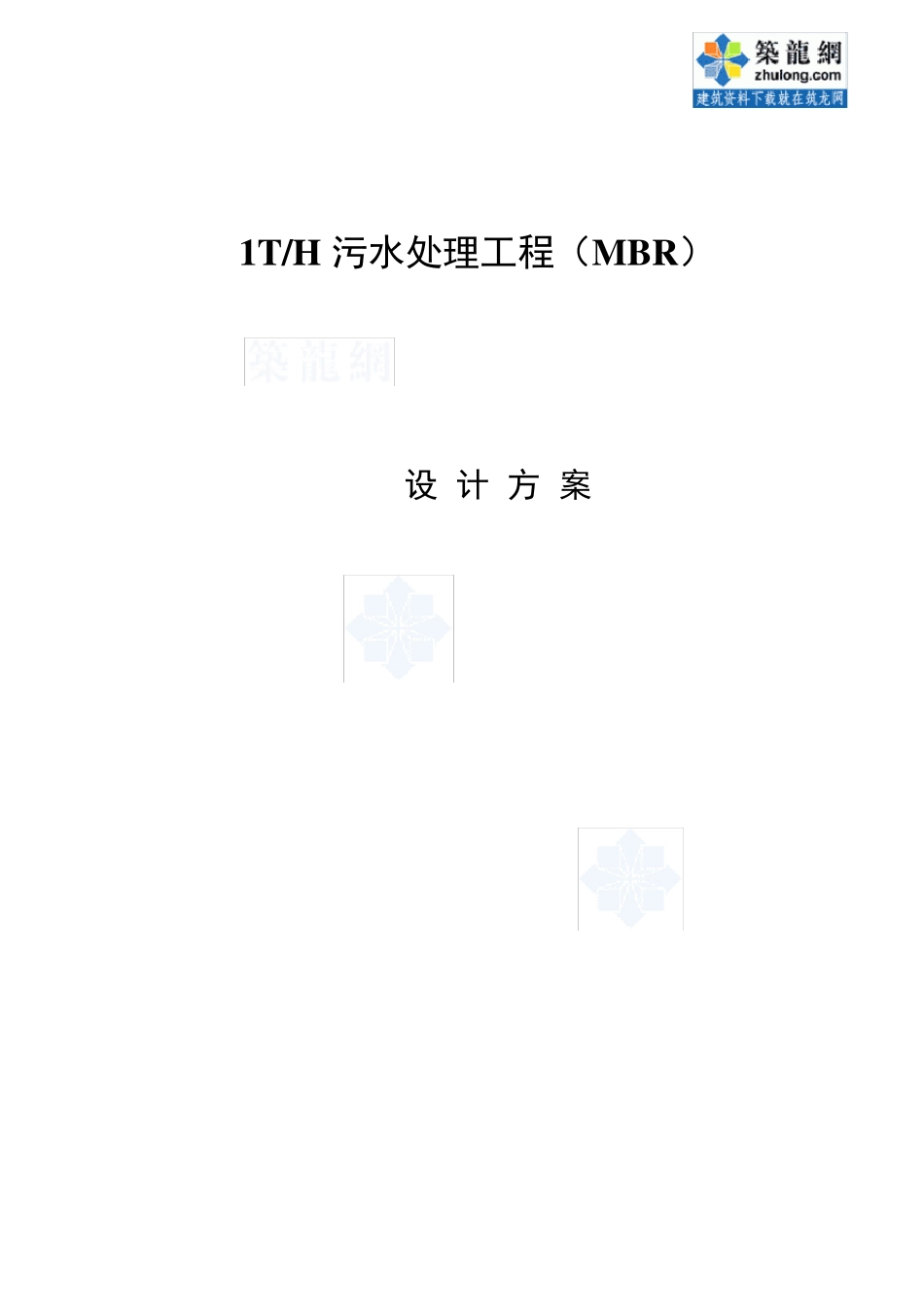

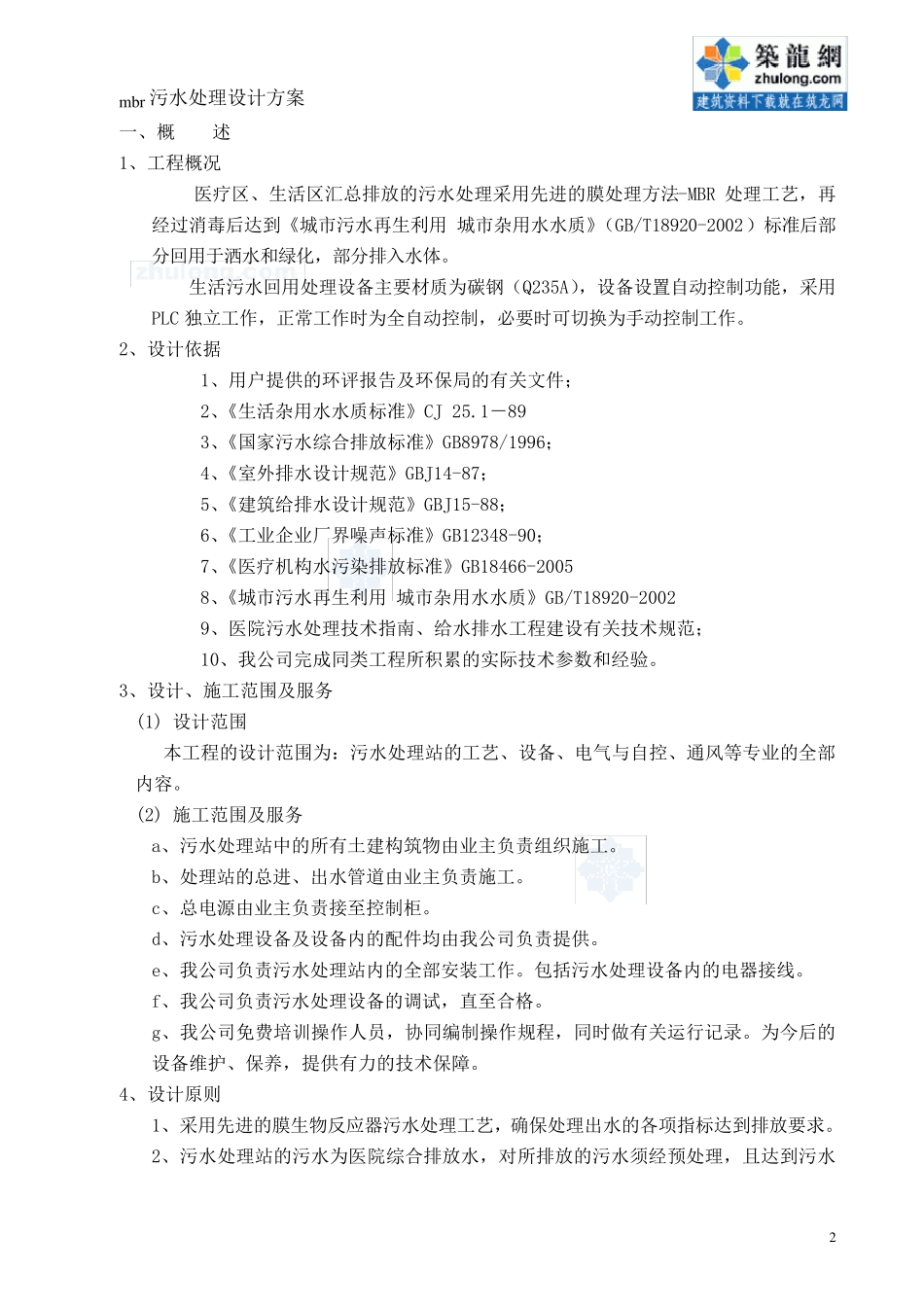

1T/H 污水处理工程(MBR) 设 计 方 案 mbr污水处理设计方案 1 目 录 一、概 述 2 1、工程概况 2、设计依据 3、设计、施工范围及服务 4、设计原则 二、污水水质、水量及排放标准 3 1、设计水量 2、设计进水水质 3、排放出水标准 三、处理工艺流程 4 四、方案设计 6 1、单元设备 2、主要构筑物及设备 3、工艺布置 4、电器控制 5、防腐措施 6、通风排气 7、噪声控制 8、污泥处置 五、人员编制与运行管理 11 六、处理效果预测 11 1、主要指标处理效果预测 2、环境效益 七、主要技术经济指标 12 1、电器功率配套 2、主要技术经济指标 八、建议 13 九、报价 14 十、附图 附页 mbr污水处理设计方案 2 一、概 述 1、工程概况 医疗区、生活区汇总排放的污水处理采用先进的膜处理方法-MBR 处理工艺,再经过消毒后达到《城市污水再生利用 城市杂用水水质》(GB/T18920-2002)标准后部分回用于洒水和绿化,部分排入水体。 生活污水回用处理设备主要材质为碳钢(Q235A),设备设置自动控制功能,采用PLC 独立工作,正常工作时为全自动控制,必要时可切换为手动控制工作。 2、设计依据 1、用户提供的环评报告及环保局的有关文件; 2、《生活杂用水水质标准》CJ 25.1-89 3、《国家污水综合排放标准》GB8978/1996; 4、《室外排水设计规范》GBJ14-87; 5、《建筑给排水设计规范》GBJ15-88; 6、《工业企业厂界噪声标准》GB12348-90; 7、《医疗机构水污染排放标准》GB18466-2005 8、《城市污水再生利用 城市杂用水水质》GB/T18920-2002 9、医院污水处理技术指南、给水排水工程建设有关技术规范; 10、我公司完成同类工程所积累的实际技术参数和经验。 3、设计、施工范围及服务 (1) 设计范围 本工程的设计范围为:污水处理站的工艺、设备、电气与自控、通风等专 业的全部内 容 。 (2) 施工范围及服务 a、污水处理站中 的所有土 建构筑物 由 业主负 责 组 织 施工。 b、处理站的总进、出 水管 道 由 业主负 责 施工。 c、总电源 由 业主负 责 接 至 控制柜 。 d、污水处理设备及设备内 的配 件均 由 我公司负 责 提供。 e、我公司负 责 污水处理站内 的全部安 装 工作。包 括 污水处理设备内 的电器 接 线 。 f、我公司负 责 污水处理设备的调 试 ,直 至 合格 。 g、我公司免 费 培 训 操 作人 员 ,协 同编 制...
