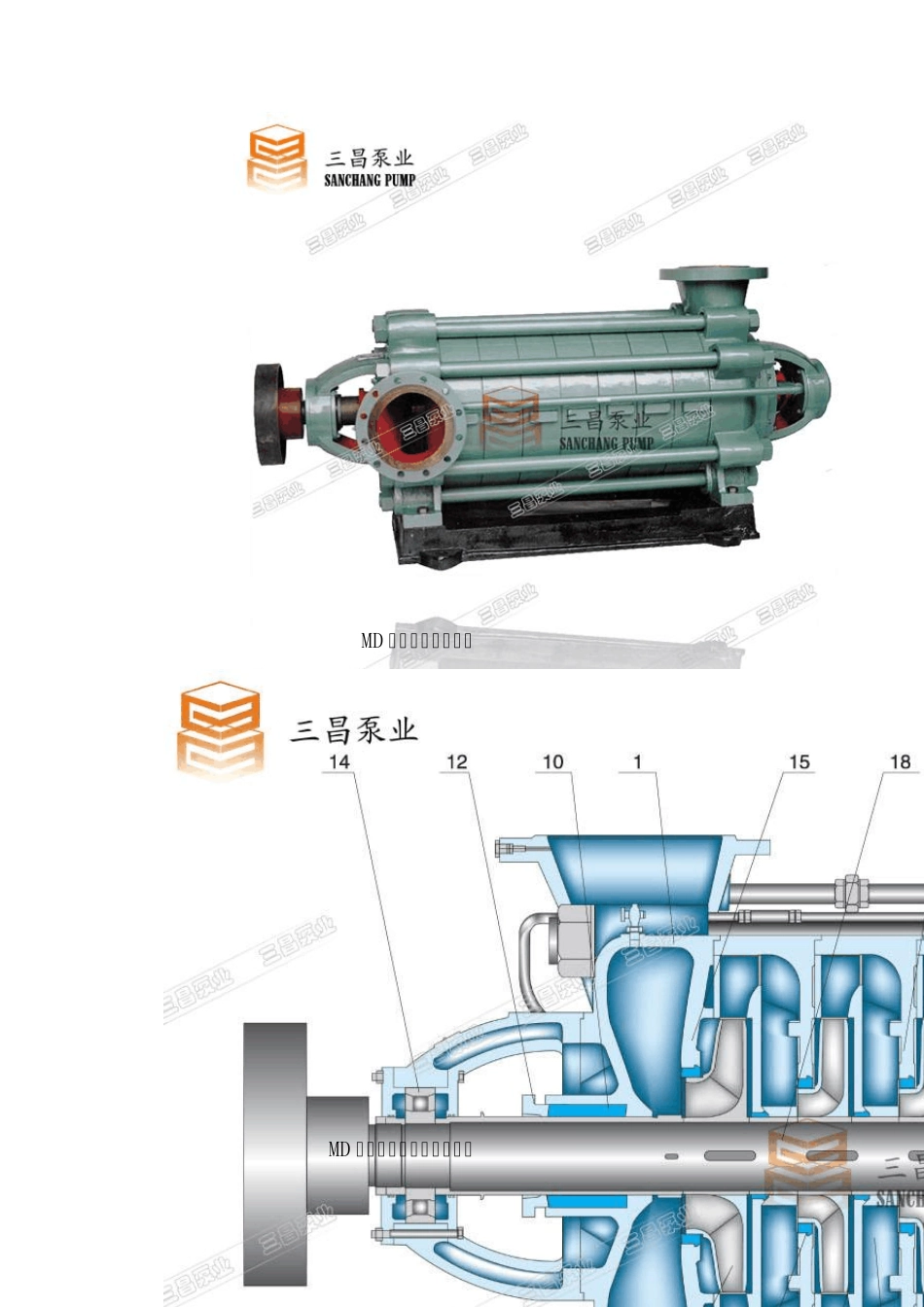

MD 型卧式多级离心泵 概 述 该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。 可供输送不含固体颗粒(磨料)、 不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。我公司已通过IS09001∶ 2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。 MD型：该系列泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。 另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。 结构特点 本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下： 2.1 定子部分 主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上 2.2 转子部件 主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。 为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。 2.3 平衡机构 本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。 型号说明 例：DY46-50× 4 MD—耐磨多级离心泵 46—设计点流量为46m3/h 50—设计点单级扬程为50m 4—级数为4 级 例：100D16× 3 100—泵吸入口直径为100mm D—多级离心清水泵 16—泵设计点单级扬程为16m 3—级数为3 级 性能范围 流量：Q=3.75～ 840m3/h 扬程：H=19～ 680m MD 型卧式多级离心泵 MD 型卧式多级离心泵结构图MD 型泵 参数 流量 杨程 转速 轴功率 配带电动机 效率 η 必须汽蚀余量 (NPSH)r 泵叶轮直径 m3/h L/s m r/min KW 电机功率KW 电机型号 6-25×3 3.75 6.3 7.5 1.04 1.5 2.08 1.95 2.52 2.83 2950 1.95 2.52 2.83 4 Y112M-2 40 51 53 2 2 2.5 φ 139 6-25×4 3.75 6.3 7.5 1.04 1.5 2.08 2.6 3.36 3.77 2950 2.6 3.36 3.77 7.5 Y132S2-2 40 51 53 2 2 2.5 φ 139 6-25×5 3.75 6.3 7.5 1.04 1.5 2.08 3.05 4.2 4.7...
