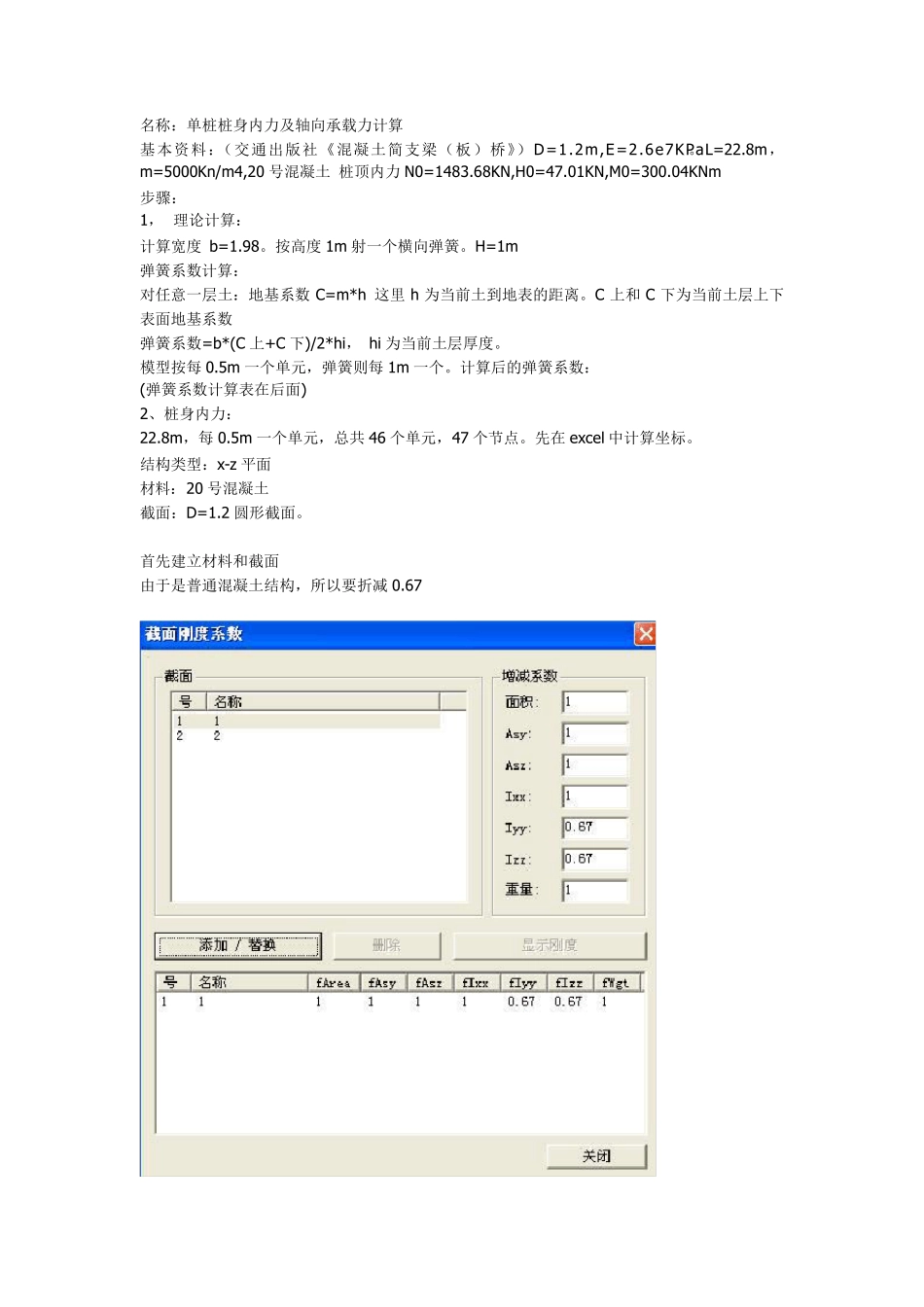

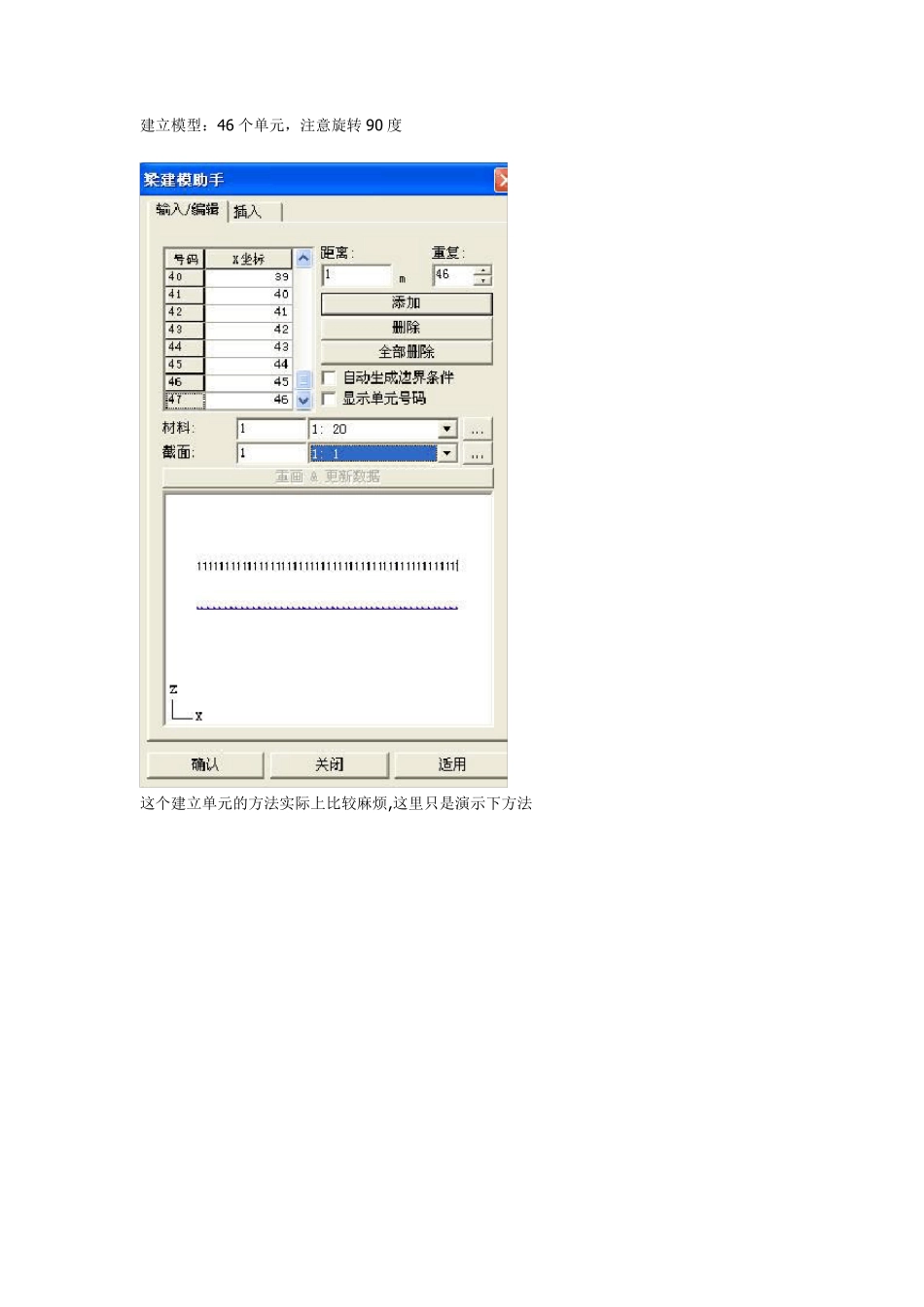

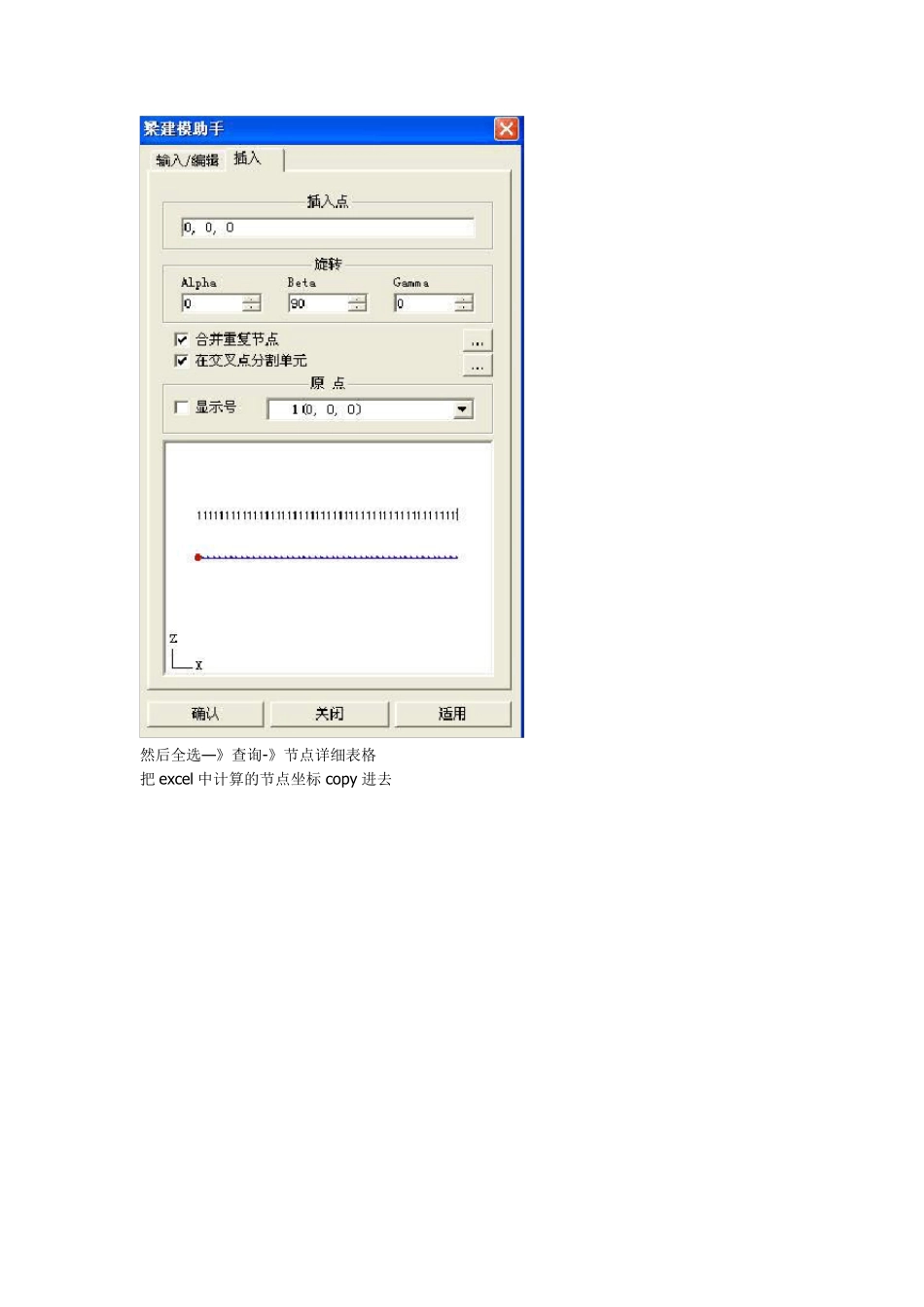

名称：单桩桩身内力及轴向承载力计算 基本资料：（交通出版社《混凝土简支梁（板）桥》）D=1.2m,E=2.6e7KPa 。L=22.8m，m=5000Kn/m4,20 号混凝土 桩顶内力N0=1483.68KN,H0=47.01KN,M0=300.04KNm 步骤： 1， 理论计算： 计算宽度 b=1.98。按高度1m 射一个横向弹簧。H=1m 弹簧系数计算： 对任意一层土：地基系数C=m*h 这里h 为当前土到地表的距离。C 上和C 下为当前土层上下表面地基系数 弹簧系数=b*(C 上+C 下)/2*hi， hi 为当前土层厚度。 模型按每0.5m 一个单元，弹簧则每1m 一个。计算后的弹簧系数： (弹簧系数计算表在后面) 2、桩身内力： 22.8m，每0.5m 一个单元，总共 46 个单元，47 个节点。先在excel 中计算坐标。 结构类型：x-z 平面 材料：20 号混凝土 截面：D=1.2 圆形截面。 首先建立材料和截面 由于是普通混凝土结构，所以要折减 0.67 建立模型：46 个单元，注意旋转90 度 这个建立单元的方法实际上比较麻烦,这里只是演示下方法 然后全选— 》查询-》节点详细表格 把 excel 中计算的节点坐标 copy 进去 底部节点z 方向位移约束 选择所有偶数号的节点。加节点弹性支撑 全选— 》查询-》节点详细表格 节点弹性支撑，然后把 excel 里的弹簧系数 copy 进去，注意单位要正确 加荷载 加自重 注意应放在不同的工况中 计算！ 桩身弯矩图： 最大弯矩发生在z=3m 左右，my=357。书中查表计算 z=2.26 my=359.75 弹簧系数计算表: 3、轴向承载力计算： 理论计算：关键是摩阻力的模拟 U:周长 3.93m T：桩侧摩阻力=40kPa hi:土层厚度=1m Pr:桩尖土极限承载力=312kN 假设极限位移 0.006m 桩尖土弹簧系数：k=Pr/0.006=52000 每米土层桩侧摩阻力：P=U/2*1*40=78.6 桩侧土弹簧系数：k=P/0.006=13100 但是现在要用塑性杆模拟，杆件截面 A=0.1m2 L=0.1 所以弹性模量 E=k=13100 塑性屈服应力=P/A=786kN/m2 截面则用数值定义为 A=0.1 即可 材料： 4 开始建立模型： 选择所有偶数号的节点: 节点复制 选取新建节点，单元扩展： 然后约束所有杆件的 j 节点 选取新建节点 桩尖弹簧设定： 选取桩尖节点,先删除此处的 z 方向约束.然后加节点弹簧 最后不要忘了把弹簧单元和相应的桩单元刚性连接 这是节点编号的规律 在 ex cel 中： 把选中的数据 copy 到 notepad，然后打开 mct 命令窗口，输入：*rigidlink 然后 copy 按运行 5 、设定...
