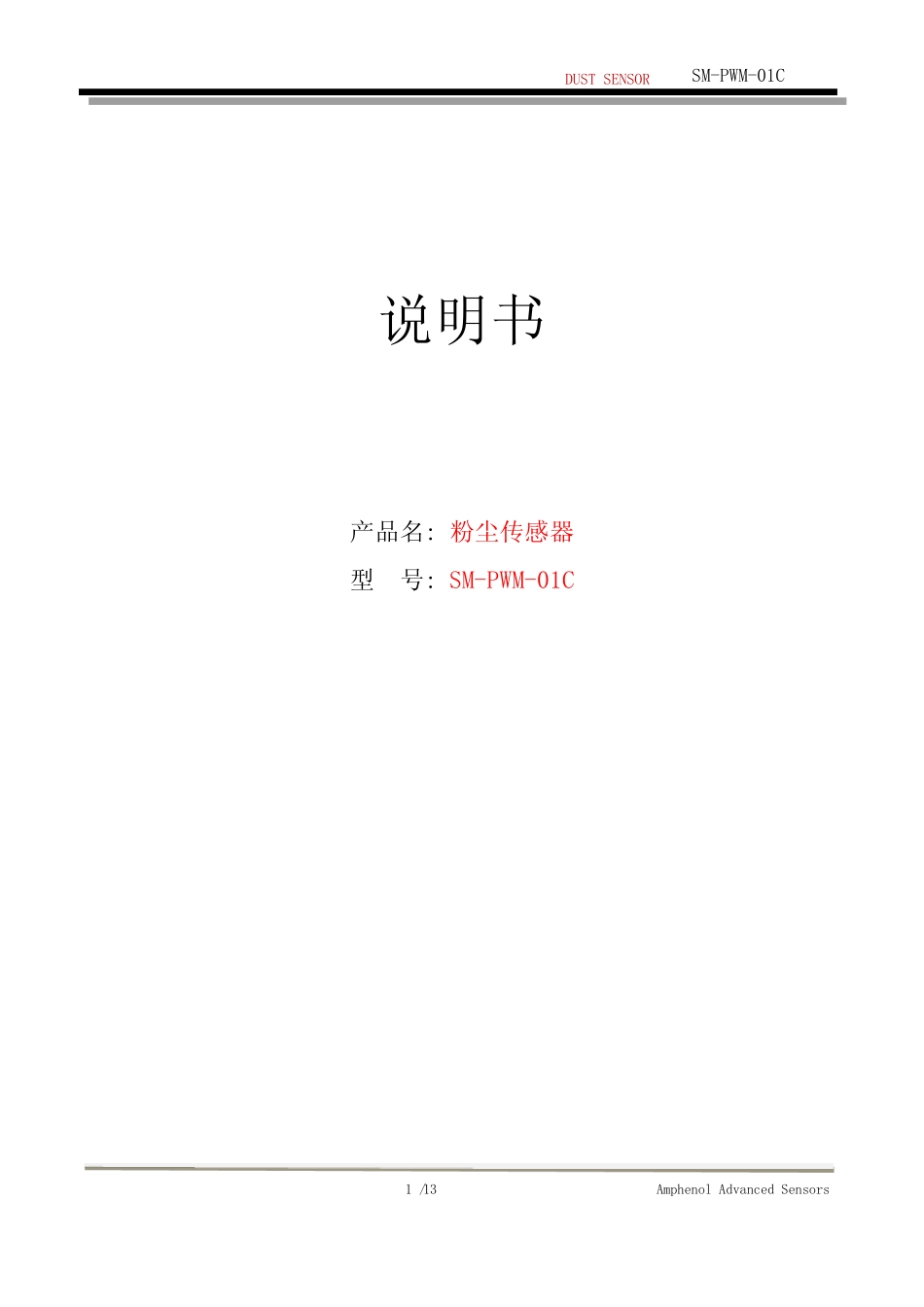

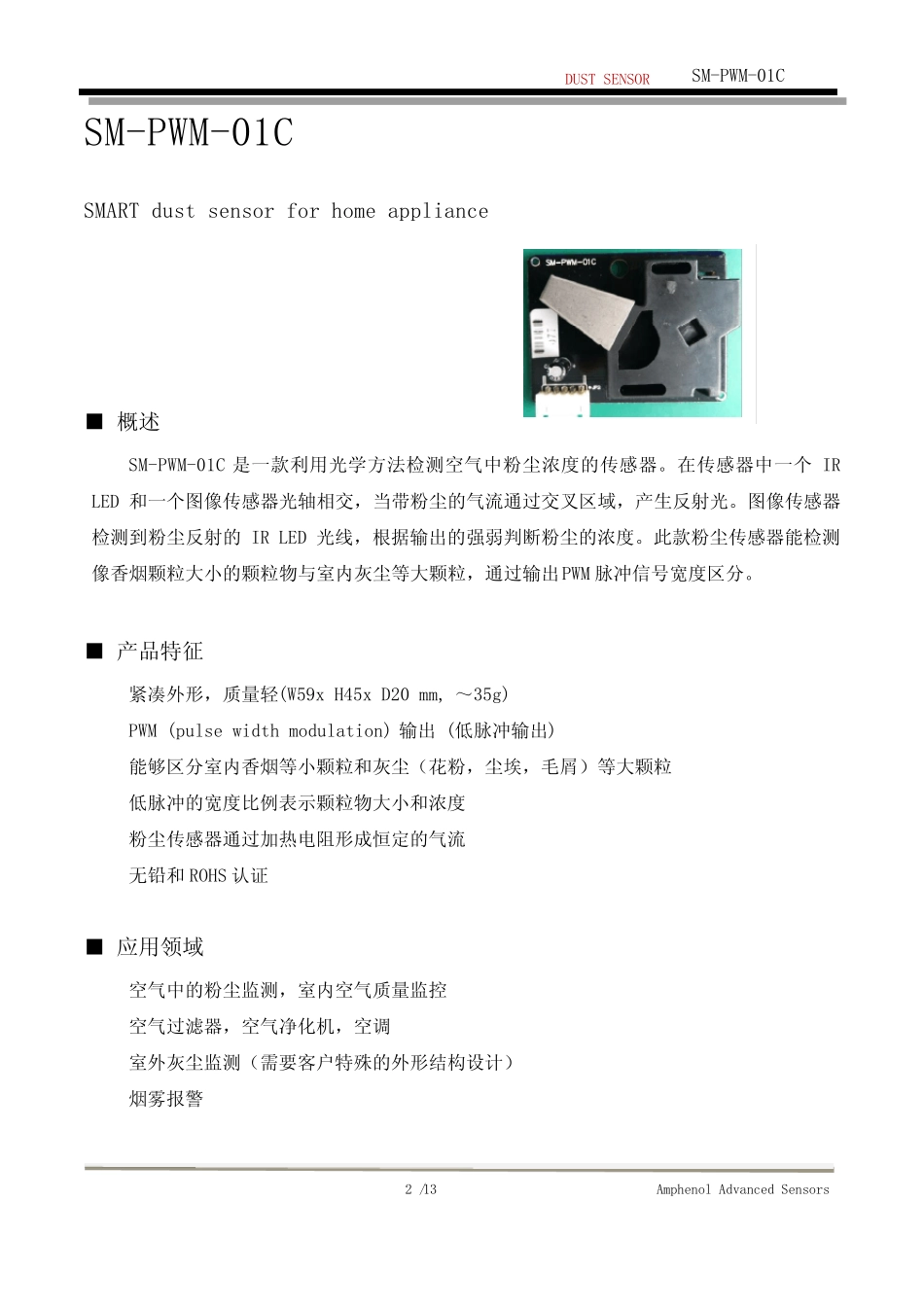

DUST SENSOR SM-PWM-01C 1 / 13 Amphenol Advanced Sensors 说 明 书 产 品 名 : 粉 尘 传 感 器 型 号 : SM-PWM-01C DUST SENSOR SM-PWM-01C 2 / 13 Amphenol Advanced Sensors SM-PWM-01C SMART dust sensor for home appliance ■ 概 述 SM-PWM-01C 是 一 款 利 用 光 学 方 法 检 测 空 气 中 粉 尘 浓 度 的 传 感 器 。 在 传 感 器 中 一 个IR LED 和 一 个 图 像 传 感 器 光 轴 相 交 ， 当 带 粉 尘 的 气 流 通 过 交 叉 区 域 ， 产 生 反 射 光 。 图 像 传 感 器检 测 到 粉 尘 反 射 的IR LED 光 线 ， 根 据 输 出 的 强 弱 判 断 粉 尘 的 浓 度 。 此 款 粉 尘 传 感 器 能 检 测像 香 烟 颗 粒 大 小 的 颗 粒 物 与 室 内 灰 尘 等 大 颗 粒 ， 通 过 输 出 PWM 脉 冲 信 号 宽 度 区 分 。 ■ 产 品 特 征 紧 凑 外 形 ， 质 量 轻 (W59x H45x D20 mm, ～ 35g) PWM (pulse width modulation) 输 出 (低 脉 冲 输 出 ) 能 够 区 分 室 内 香 烟 等 小 颗 粒 和 灰 尘 （ 花 粉 ， 尘 埃 ， 毛 屑 ） 等 大 颗 粒 低 脉 冲 的 宽 度 比 例 表 示 颗 粒 物 大 小 和 浓 度 粉 尘 传 感 器 通 过 加 热 电 阻 形 成 恒 定 的 气 流 无 铅 和 ROHS 认 证 ■ 应 用 领 域 空 气 中 的 粉 尘 监 测 ， 室 内 空 气 质 量 监 控 空 气 过 滤 器 ， 空 气 净 化 机 ， 空 调 室 外 灰 尘 监 测 （ 需 要 客 户 特 殊 的 外 形 结 构 设 计） 烟 雾报警 DUST SENSOR SM-PWM-01C 3 / 13 Amphenol Advanced Sensors ■ 检 测 原 理 图 P1: small particle (1～ 2 ㎛), P2: large particle (3 ～ 10 ㎛) ☞ SM-PWM-01C 粉 尘 传 感 器 不 可 用 于 计 数 ， 不 能 测 量 粉 尘 数 量 级 ， 颗 粒 大 小 仅 做 参 考 ■ 电 气 特 性 绝 对 最 大 额 定 参 数 (Ta=25 ℃ ) 参 数 符 号 范 围 单 位 电 源 电 压 Vcc -0.3 to + 7 V 工 作 温 度 Topr -10 to 65 ℃...
