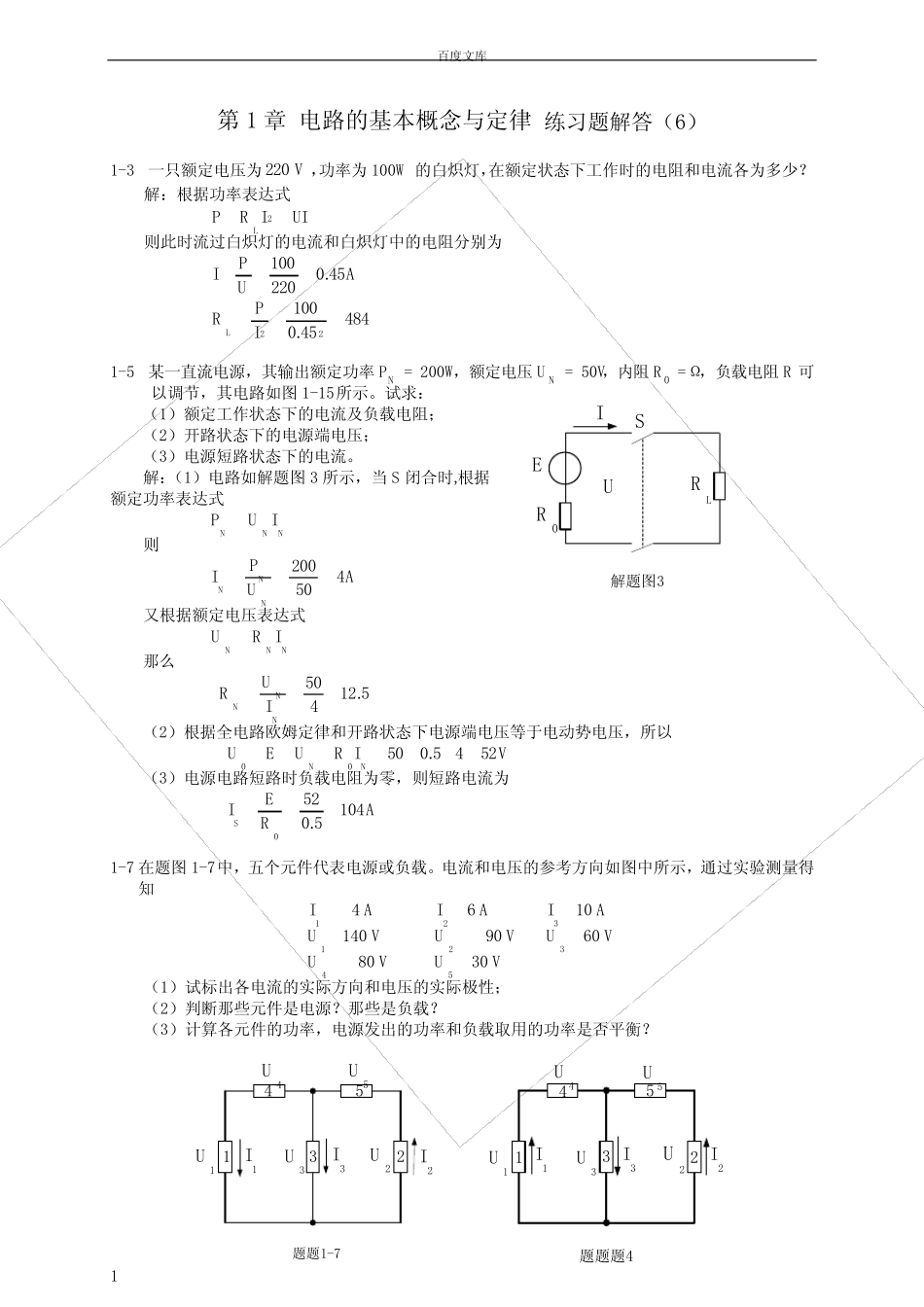

百 度 文 库 1 第 1 章 电 路 的 基 本 概 念 与 定 律 练 习 题 解 答 （ 6） 1-3 一 只 额 定 电 压 为V220，功 率 为 100W 的 白 炽 灯 ，在 额 定 状 态 下 工 作 时 的 电 阻 和 电 流 各 为 多 少 ？ 解 ： 根 据 功 率 表 达 式 UIIRP2L 则 此 时 流 过 白 炽 灯 的 电 流 和 白 炽 灯 中 的 电 阻 分 别 为 A45.0220100UPI 48445.0100IPR22L 1-5 某 一 直 流 电 源 ， 其 输 出 额 定 功 率 PN = 200W， 额 定 电 压 U N = 50V， 内 阻 R 0 = Ω ， 负 载 电 阻 R 可以 调 节 ， 其 电 路 如 图 1-15所 示 。 试 求 ： （ 1） 额 定 工 作 状 态 下 的 电 流 及 负 载 电 阻 ； （ 2） 开 路 状 态 下 的 电 源 端 电 压 ； （ 3） 电 源 短 路 状 态 下 的 电 流 。 解 ：（ 1） 电 路 如 解 题 图 3 所 示 ， 当 S 闭 合 时 ,根 据 额 定 功 率 表 达 式 NNNIUP 则 A450200UPINNN 又 根 据 额 定 电 压 表 达 式 NNNIRU 那 么 5.12450IURNNN （ 2） 根 据 全 电 路 欧 姆 定 律 和 开 路 状 态 下 电 源 端 电 压 等 于 电 动 势 电 压 ， 所 以 V5245.050IRUEUN0N0 （ 3） 电 源 电 路 短 路 时 负 载 电 阻 为 零 ， 则 短 路 电 流 为 A1045.052REI0S 1-7 在 题 图 1-7中 ， 五 个 元 件 代 表 电 源 或 负 载 。 电 流 和 电 压 的 参 考 方 向 如 图 中 所 示 ， 通 过 实 验 测 量 得知 V30UV80UV60UV90UV140UA10IA6IA4I54321321 （ 1） 试 标 出 各 电 流 的 实 际 方 向 和 电 压 的 实 际 极 性 ； （ 2） 判 断 那 些元 件 是电 源 ？ 那 些是负 载 ？ （ 3） 计算各 元 件 的 功 率 ， 电 源 发出 的 功 率 和 负 载 取用的 功 率 是否平衡？ IUE0RLR解 题 图 3S 12345题 题 1-7 1I2I3I1U3U2U4U5U 123451I2I3I1U3U2U4U5U题 题 题 4 百 度 文 库 2 解...
