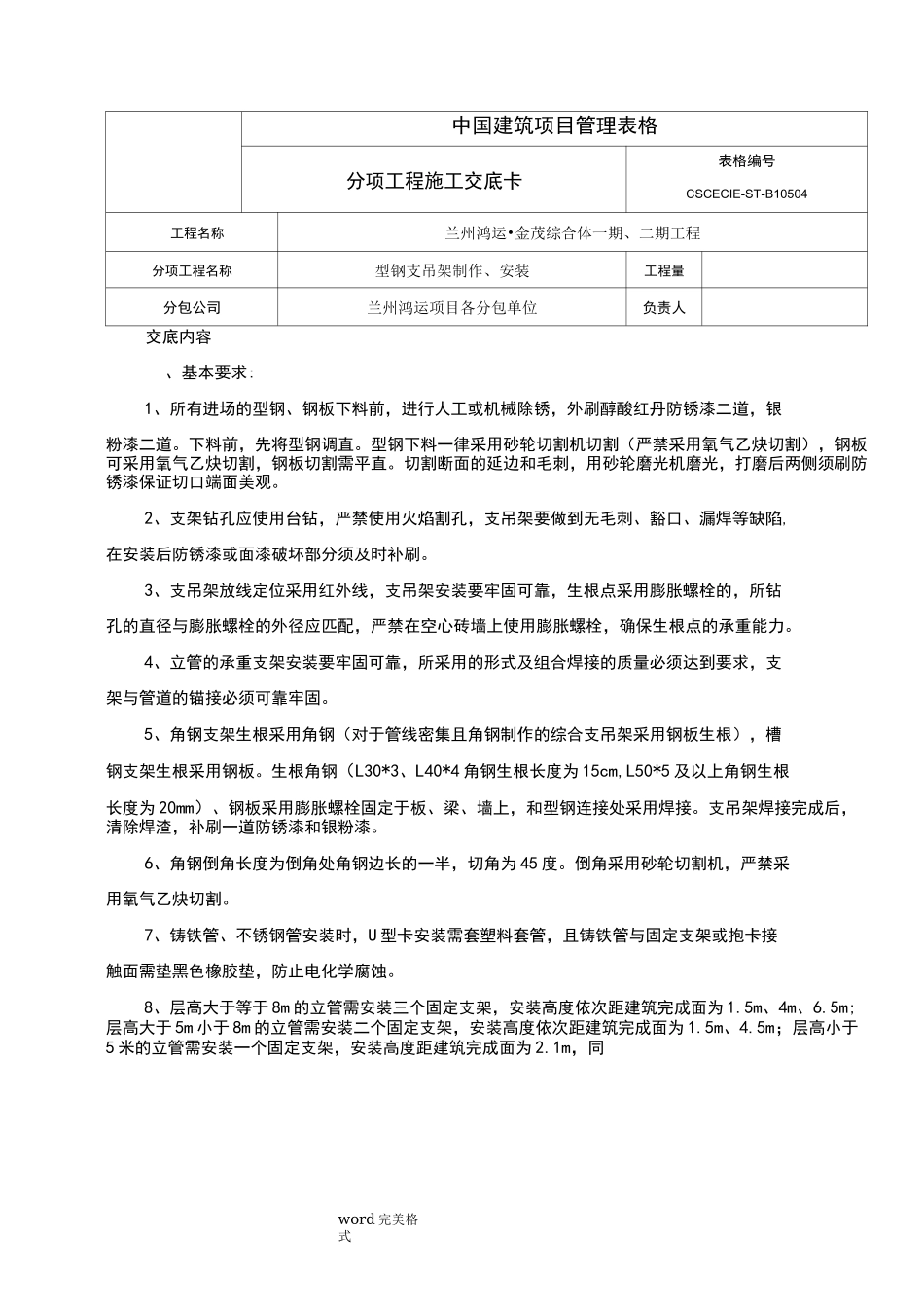

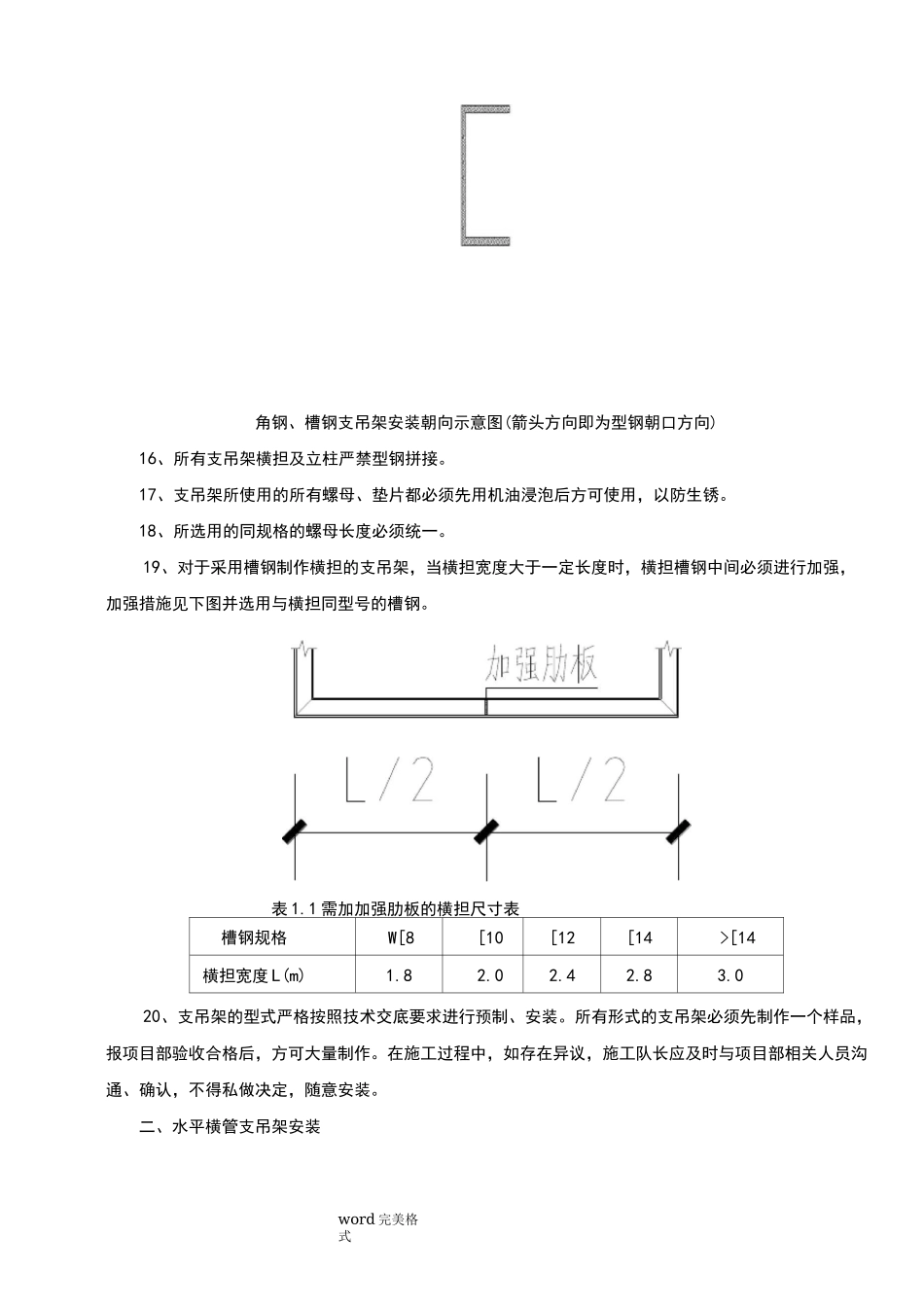

word 完美格式中国建筑项目管理表格分项工程施工交底卡表格编号CSCECIE-ST-B10504工程名称兰州鸿运•金茂综合体一期、二期工程分项工程名称型钢支吊架制作、安装工程量分包公司兰州鸿运项目各分包单位负责人交底内容、基本要求:1、所有进场的型钢、钢板下料前，进行人工或机械除锈，外刷醇酸红丹防锈漆二道，银粉漆二道。下料前，先将型钢调直。型钢下料一律采用砂轮切割机切割（严禁采用氧气乙炔切割），钢板可采用氧气乙炔切割，钢板切割需平直。切割断面的延边和毛刺，用砂轮磨光机磨光，打磨后两侧须刷防锈漆保证切口端面美观。2、支架钻孔应使用台钻，严禁使用火焰割孔，支吊架要做到无毛刺、豁口、漏焊等缺陷,在安装后防锈漆或面漆破坏部分须及时补刷。3、支吊架放线定位采用红外线，支吊架安装要牢固可靠，生根点采用膨胀螺栓的，所钻孔的直径与膨胀螺栓的外径应匹配，严禁在空心砖墙上使用膨胀螺栓，确保生根点的承重能力。4、立管的承重支架安装要牢固可靠，所采用的形式及组合焊接的质量必须达到要求，支架与管道的锚接必须可靠牢固。5、角钢支架生根采用角钢（对于管线密集且角钢制作的综合支吊架采用钢板生根），槽钢支架生根采用钢板。生根角钢（L30*3、L40*4 角钢生根长度为 15cm,L50*5 及以上角钢生根长度为 20mm）、钢板采用膨胀螺栓固定于板、梁、墙上，和型钢连接处采用焊接。支吊架焊接完成后，清除焊渣，补刷一道防锈漆和银粉漆。6、角钢倒角长度为倒角处角钢边长的一半，切角为 45 度。倒角采用砂轮切割机，严禁采用氧气乙炔切割。7、铸铁管、不锈钢管安装时，U 型卡安装需套塑料套管，且铸铁管与固定支架或抱卡接触面需垫黑色橡胶垫，防止电化学腐蚀。8、层高大于等于 8m 的立管需安装三个固定支架，安装高度依次距建筑完成面为 1.5m、4m、6.5m;层高大于 5m 小于 8m 的立管需安装二个固定支架，安装高度依次距建筑完成面为 1.5m、4.5m；层高小于5 米的立管需安装一个固定支架，安装高度距建筑完成面为 2.1m，同专业资料word 完美格式word 完美格式角钢、槽钢支吊架安装朝向示意图(箭头方向即为型钢朝口方向)16、所有支吊架横担及立柱严禁型钢拼接。17、支吊架所使用的所有螺母、垫片都必须先用机油浸泡后方可使用，以防生锈。18、所选用的同规格的螺母长度必须统一。19、对于采用槽钢制作横担的支吊架，当横担宽度大于一定长度时，横担槽钢中间必须进行加强，加强措施见下图并选用与横担同型号的槽钢。...
