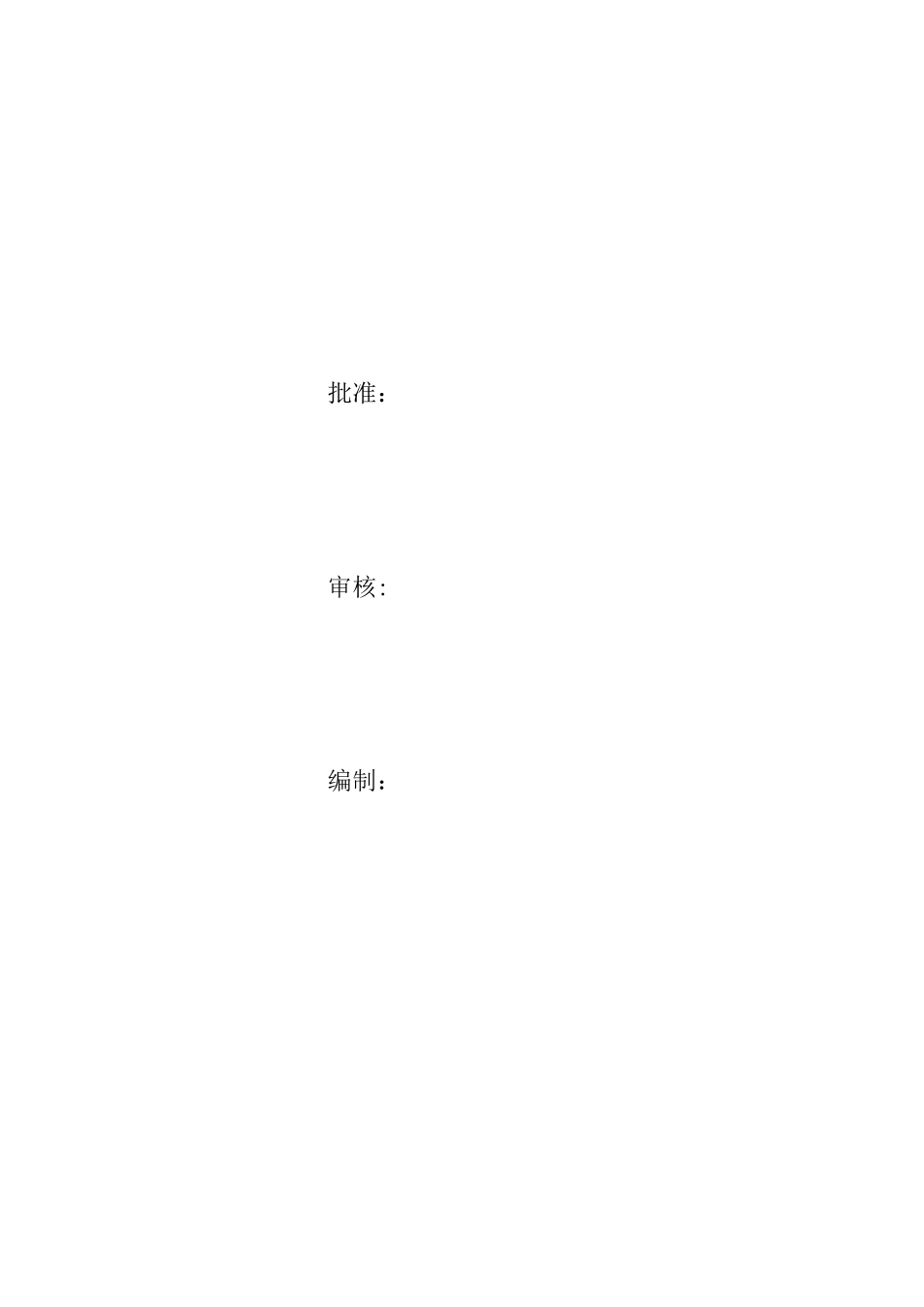

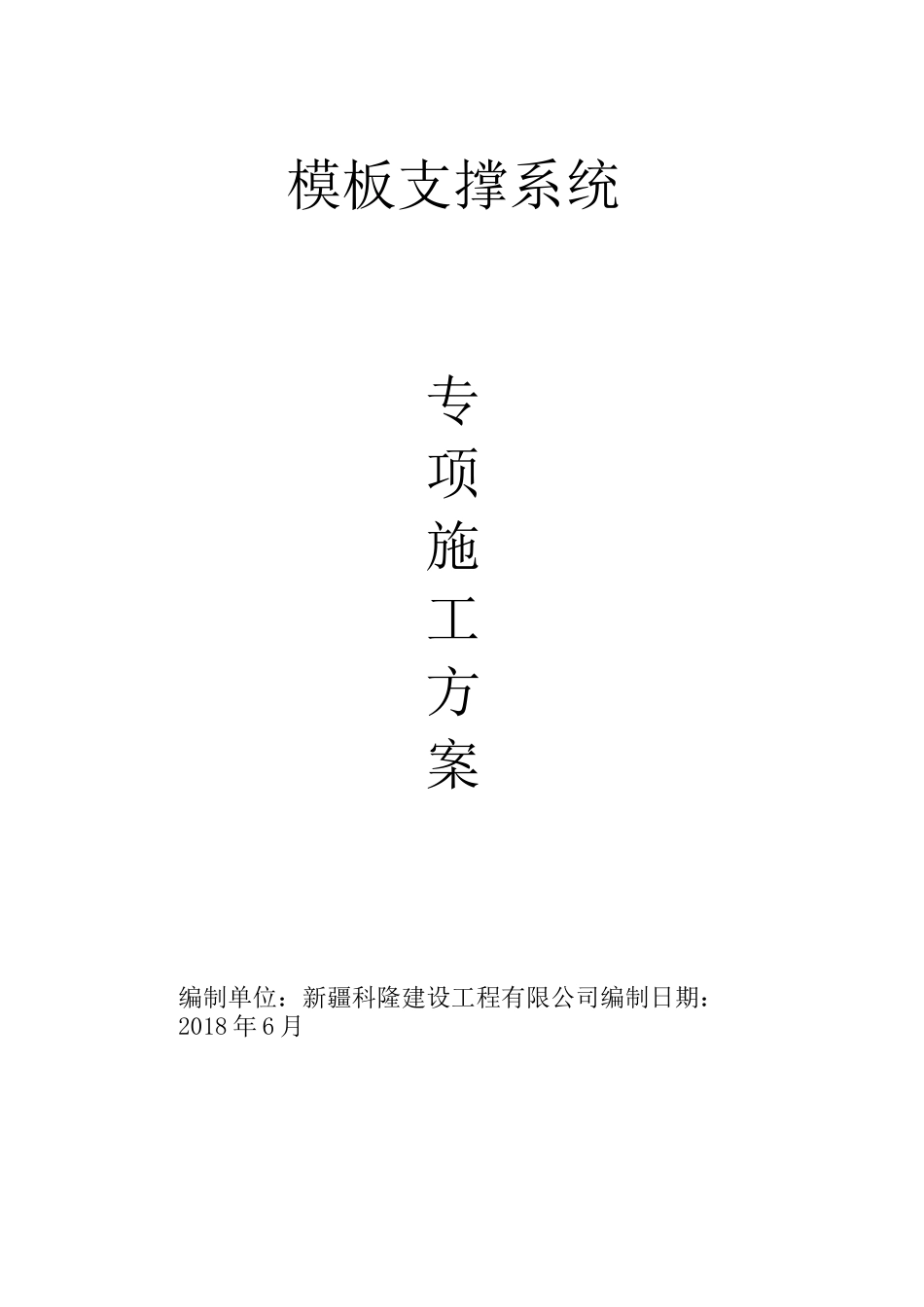

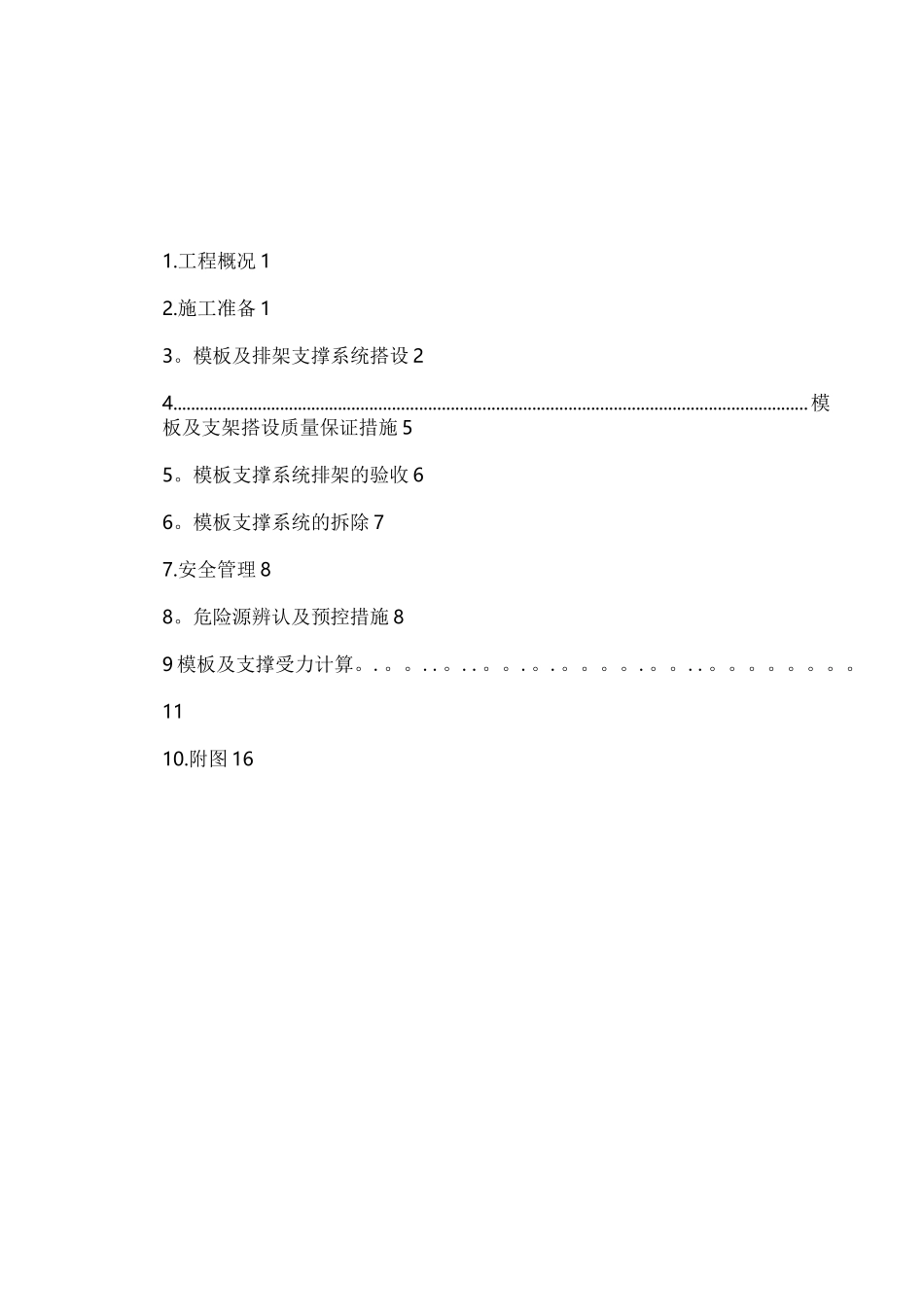

模板支撑系统专项施工方案编制单位：新疆科隆建设工程有限公司编制日期：2018 年 6 月批准：审核:编制：1.工程概况 12.施工准备 13。模板及排架支撑系统搭设 24.............................................................................................................................................模板及支架搭设质量保证措施 55。模板支撑系统排架的验收 66。模板支撑系统的拆除 77.安全管理 88。危险源辨认及预控措施 89 模板及支撑受力计算。.。。..。..。。.。.。。。。.。。..。。。。。。。。1110.附图 161。工程概况变电站位于******之间。南距胜利渠约 70m,距孙口村约 450m,北距赵坟村和 310 国道分别约 600m 和 lkm,西距孙口一赵坟村间公路 50m,东距孙口乡间道路约 240m。站址位于汴西新区规划区内，东侧靠近规划区的二十三号路。站址东侧约 650m 有平原排涝河道白沟经过，站址以东约 6km 为运粮河及东二干渠。站址:区域地势开阔,地形平坦,地貌单一,属低洼易涝区,自然地面高程 75.61~76。85m，地表无髙大建（构）筑物，地下无管网设施，场地的工程环境条件较为良好。工程规模:本期主变 1X1200MVA 变压器 1 组，500KV 出线 2 回，220KV 出线 5回。每组主变下安装 3 组 60Mvar 低压并联电容器和 1 组 60Mvar 并联电抗器。远期规戈 U：1200MVA 变压器 4 组，500KV 出线 8 回，220KV 出线 16 回。每组主变按 5 组无功补偿装置布置。本工程防火墙为钢筋混凝土框架结构，髙度 9.2m（自桩基承台顶面起算）.框架柱界面尺寸：550X550、550X400，框梁尺寸：250X500（一、二层）、550X450顶层。1。2 本工程排架钢管采用现行国家标准《普通碳素结构钢技术条件》（GB700）中规定的技术要求，外径 48mm，壁厚 3。5mm，要求钢管光滑平直,无裂纹、分层、变形扭曲、打洞、锈蚀等，严禁有毛口、卷口、斜口等现象。扣件采用可锻铸铁制作的扣件其材质符合现行标准《钢管脚手架扣件（GB15831）的规定，螺栓无锈蚀、变形、滑丝、伤裂等现象.所使用的钢管、扣件应有出厂合格证或租赁单位的质量保证证明.2.施工准备2.1 工程施工前应按施工方案中有关支撑排架的要求，向搭设、拆除和使用人员进行技术交底。2。2 按本专项方案要求对钢管、扣件、脚手板进行检查和验收，不合格产品不得使用。2.3 清除搭设场地杂物，平整搭设场地，并使排水畅通。3。模板及排架支撑系统搭设3。1 模板及...
