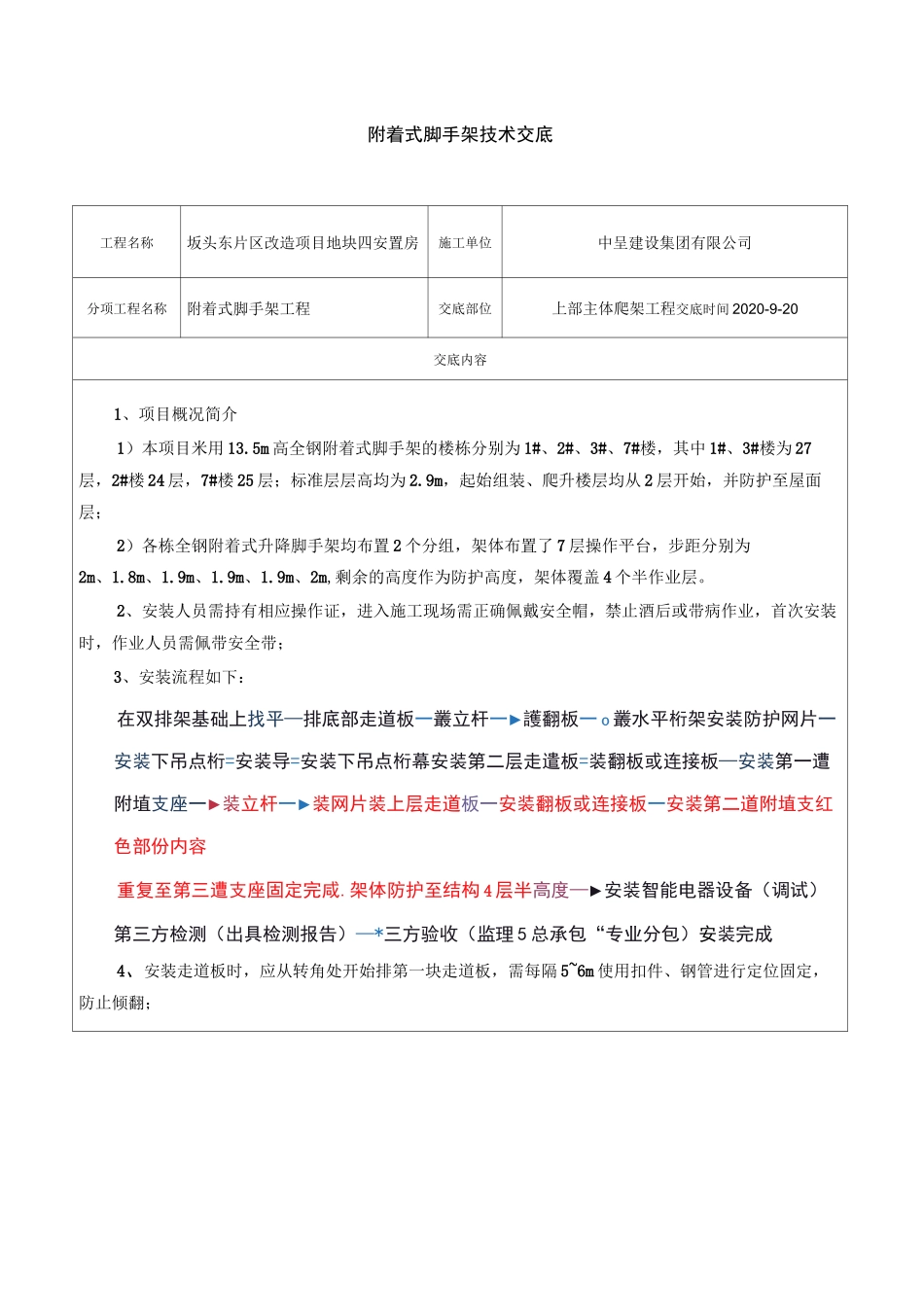

附着式脚手架技术交底工程名称坂头东片区改造项目地块四安置房施工单位中呈建设集团有限公司分项工程名称附着式脚手架工程交底部位上部主体爬架工程交底时间 2020-9-20交底内容1、项目概况简介1）本项目米用 13.5m 高全钢附着式脚手架的楼栋分别为 1#、2#、3#、7#楼，其中 1#、3#楼为 27层，2#楼 24 层，7#楼 25 层；标准层层高均为 2.9m，起始组装、爬升楼层均从 2 层开始，并防护至屋面层；2）各栋全钢附着式升降脚手架均布置 2 个分组，架体布置了 7 层操作平台，步距分别为2m、1.8m、1.9m、1.9m、1.9m、2m,剩余的高度作为防护高度，架体覆盖 4 个半作业层。2、安装人员需持有相应操作证，进入施工现场需正确佩戴安全帽，禁止酒后或带病作业，首次安装时，作业人员需佩带安全带；3、安装流程如下：在双排架基础上找平—排底部走道板一叢立杆一►護翻板一 o 叢水平桁架安装防护网片一安装下吊点桁=安装导=安装下吊点桁幕安装第二层走遣板=装翻板或连接板—安装第一遭附埴支座一►装立杆一►装网片装上层走道板一安装翻板或连接板一安装第二道附埴支红色部份内容重复至第三遭支座固定完咸.架体防护至结构 4 层半高度—►安装智能电器设备（调试）第三方检测（出具检测报告）—*三方验收（监理 5 总承包“专业分包）安装完成4、安装走道板时，应从转角处开始排第一块走道板，需每隔 5~6m 使用扣件、钢管进行定位固定，防止倾翻；走道板安装、加固示意图5、安装立杆时，应从转角后分组位置开始，立杆应锁紧，防止立杆倾斜伤人，连接螺杆需由外向内穿6、网片需成“米”字型安装，所有网框插销必须插到位，网框螺杆必须拧紧固定；7、安装 N 字撑时，所有 N 字撑必须在同一水平高度、方向进行安装，每个 N 字撑需用 4 个螺栓固定,内外使用垫片及螺母拧紧；N 字撑安装、加固示意图8、固定好的花纹板不能悬空，必须与结构连接，并且根据实际情况对钢板进行切割，保证密封到位;9、踢脚线安装必须紧贴网片，与立杆有交集部位需进行切割、开口，每块踢脚线至少用 3 颗螺丝固定；10、导座穿墙螺杆孔洞应根据爬架深化图在结构梁或剪力墙上预埋塑料管，应确保预埋牢固、位置准确，且应保证上下层预留孔洞的垂直度，结构梁及剪力墙位置的预埋要求如下图：11、导座位置需使用 M30 穿墙螺杆、内外侧垫片及双螺母拧紧，使导座紧贴在结构面上，螺杆丝扣外露不少于 3 丝，导座、加高件需与结构紧密接触，并垂直于结构面，...
