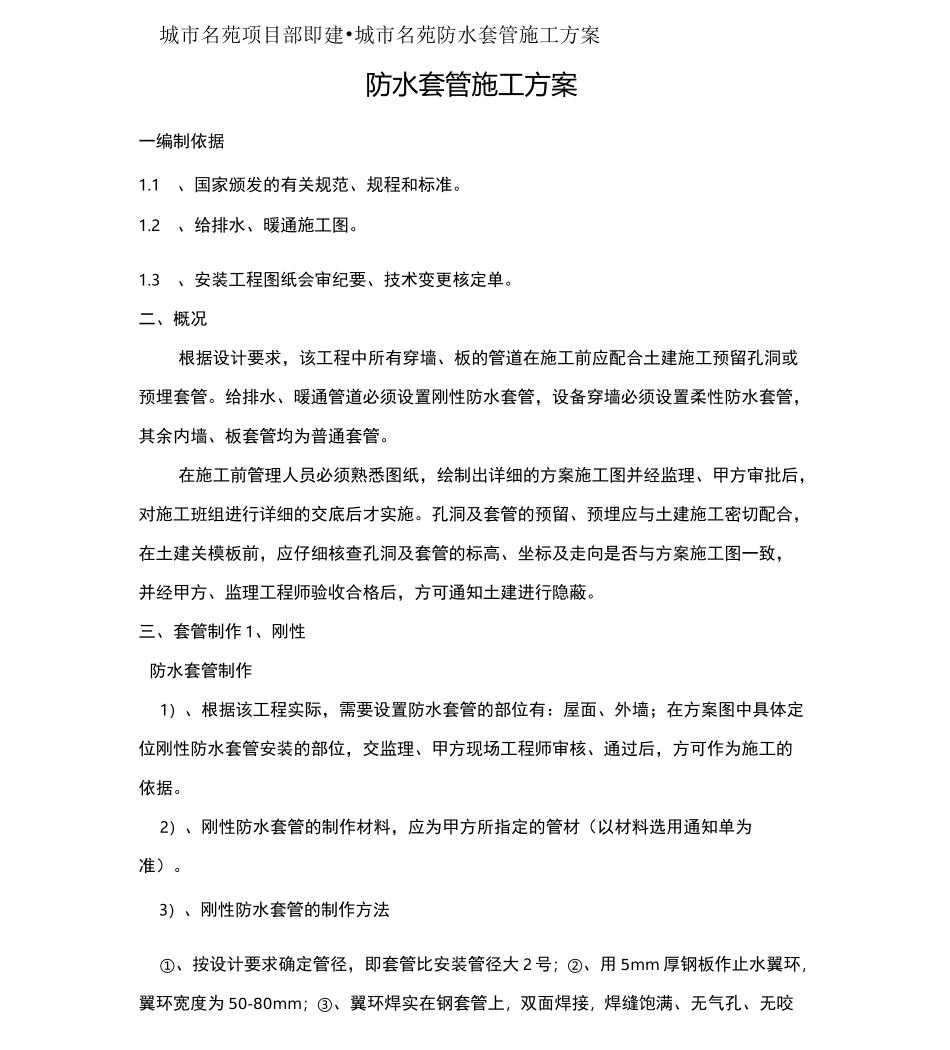

城市名苑项目部即建•城市名苑防水套管施工方案防水套管施工方案一编制依据1
1、国家颁发的有关规范、规程和标准
2、给排水、暖通施工图
3、安装工程图纸会审纪要、技术变更核定单
二、概况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管
给排水、暖通管道必须设置刚性防水套管，设备穿墙必须设置柔性防水套管，其余内墙、板套管均为普通套管
在施工前管理人员必须熟悉图纸，绘制出详细的方案施工图并经监理、甲方审批后，对施工班组进行详细的交底后才实施
孔洞及套管的预留、预埋应与土建施工密切配合，在土建关模板前，应仔细核查孔洞及套管的标高、坐标及走向是否与方案施工图一致，并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽
三、套管制作 1、刚性防水套管制作1）、根据该工程实际，需要设置防水套管的部位有：屋面、外墙；在方案图中具体定位刚性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据
2）、刚性防水套管的制作材料，应为甲方所指定的管材（以材料选用通知单为准）
3）、刚性防水套管的制作方法①、按设计要求确定管径，即套管比安装管径大 2 号；②、用 5mm 厚钢板作止水翼环，翼环宽度为 50-80mm；③、翼环焊实在钢套管上，双面焊接，焊缝饱满、无气孔、无咬边现象；④、对于屋面防水套管的翼环焊接位置应距套管底部 50-60m；⑤、穿墙设置时，套管长度应比墙厚略短 3〜5mm，翼环焊接在套管的中部；⑥、套管两端打磨光滑
2、柔性防水套管制作1）、根据该工程实际，需要设置防水套管的部位有：水泵房、换热站外墙；在方案图中具体定位柔性防水套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据
2）、柔性防水套管，应为甲方所指定的厂家生产的国标产品（以材料选用通知单为准）
3、普通刚套管制作1）、钢套管设置部位：消防管道的
