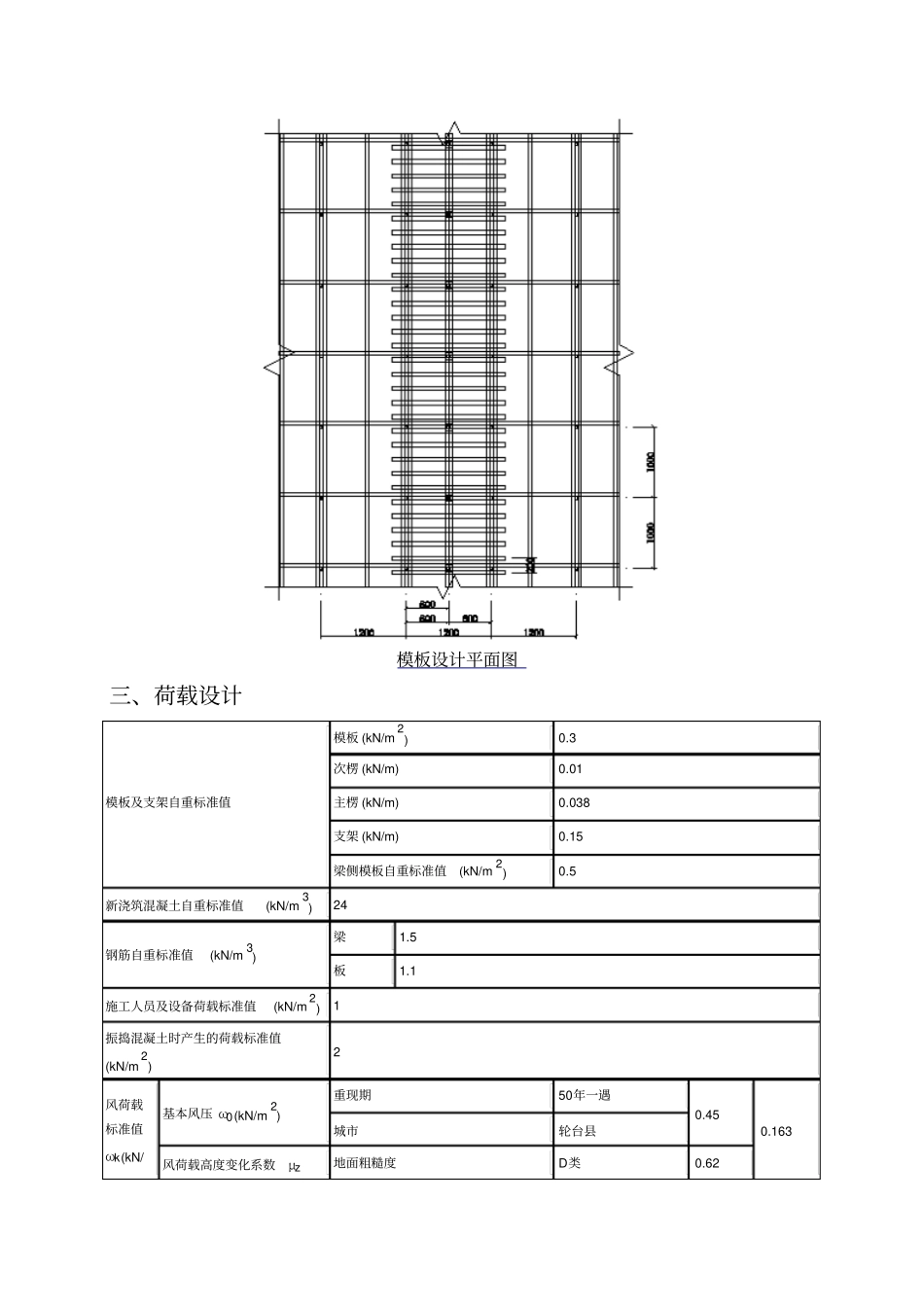

梁板模板 (扣件式 )计算书一、工程概况新浇混凝土梁板特性公寓楼 +4.17m，KL12 新浇混凝土楼板厚度(mm) 110 混凝土梁截面尺寸(mm)【宽 ×高】350×700 模板支架高度 H(m) 4.17 模板支架的纵向长度La(m) 6.5 模板支架的横向长度Lb(m) 3.9 二、模板支撑体系设计混凝土梁支撑方式梁两侧有板，梁底次楞垂直梁跨方向立杆纵向间距 la(mm) 1000 立杆横向间距 lb(mm) 1200 模板支架步距 h(mm) 1500 楼板立杆纵向间距la'(mm) 1000 楼板立杆横向间距lb'(mm) 1200 梁左侧立杆距梁中心线距离(mm) 600 梁底增加承重立杆根数1 梁底支撑次楞间距s（mm）200 立杆伸出顶层横向水平钢管中心线至模板支撑点的长度a(mm) 50 设计简图如下：模板设计立面图模板设计平面图三、荷载设计模板及支架自重标准值模板 (kN/m2) 0.3 次楞 (kN/m) 0.01 主楞 (kN/m) 0.038 支架 (kN/m) 0.15 梁侧模板自重标准值(kN/m 2) 0.5 新浇筑混凝土自重标准值(kN/m3) 24 钢筋自重标准值(kN/m 3) 梁1.5 板1.1 施工人员及设备荷载标准值(kN/m 2) 1 振捣混凝土时产生的荷载标准值(kN/m2) 2 风荷载标准值ωk(kN/基本风压 ω0(kN/m2) 重现期50年一遇0.45 0.163 城市轮台县风荷载高度变化系数μz地面粗糙度D类0.62 m2) 模板支架顶部离建筑物地面的高度(m) 10 风荷载体型系数 μs支架模板支架状况敞开式0.837 风荷载作用方向沿模板支架横向作用与风荷载在同面内的计算单元立杆数 n 70 模板1 0.195 四、模板验算模板验算方式三等跨连续梁模板类型胶合板模板厚度 (mm) 15 模板抗弯强度设计值fm(N/mm2) 15 模板抗剪强度设计值fv(N/mm2) 1.4 模板弹性模量 E(N/mm 2) 6000 计算简图如下：W=bh2/6=350 ×152/6=13125mm3，I=bh3/12=350 ×153/12=98437.5mm4 q=γGΣ qGk+1.4 Σ qQk=1.35 ×[0.3+(24+1.5)×0.7] ×0.35+1.4 ×(1+2) ×0.35=10.046kN/m 1、抗弯验算M max=0.1ql2=0.1 ×10.046 ×0.22=0.04kN ·m σmax=M max/W=0.04 ×106/13125=3.062N/mm2≤fm=15N/mm2 符合要求！2、抗剪验算Qmax=0.6ql=0.6×10.046 ×0.2=1.206kN τmax=3Qmax/(2bh)=3 ×1.206 ×103/(2 ×350×15)=0.344N/mm2≤fv=1.4N/mm2 符合要求！3、挠度验算νmax=0.677ql4/(100EI)=0.677×10.046 ×2004/(100 ×6000×98437.5)=0.184mm νmax=0.184mm≤[ ν ]=min[l/150，10]=min[200/150，10]=1.333mm 符合要...
