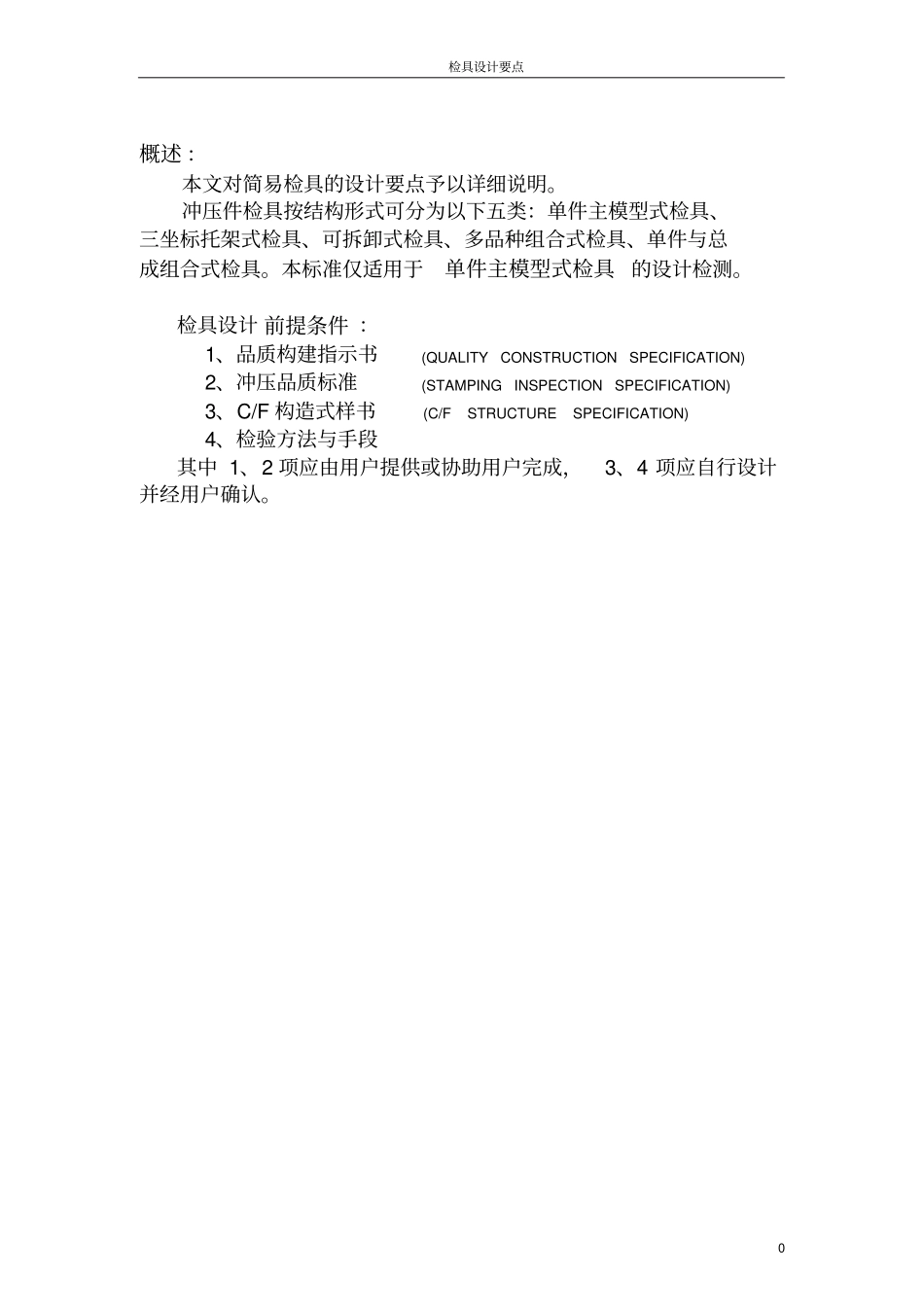

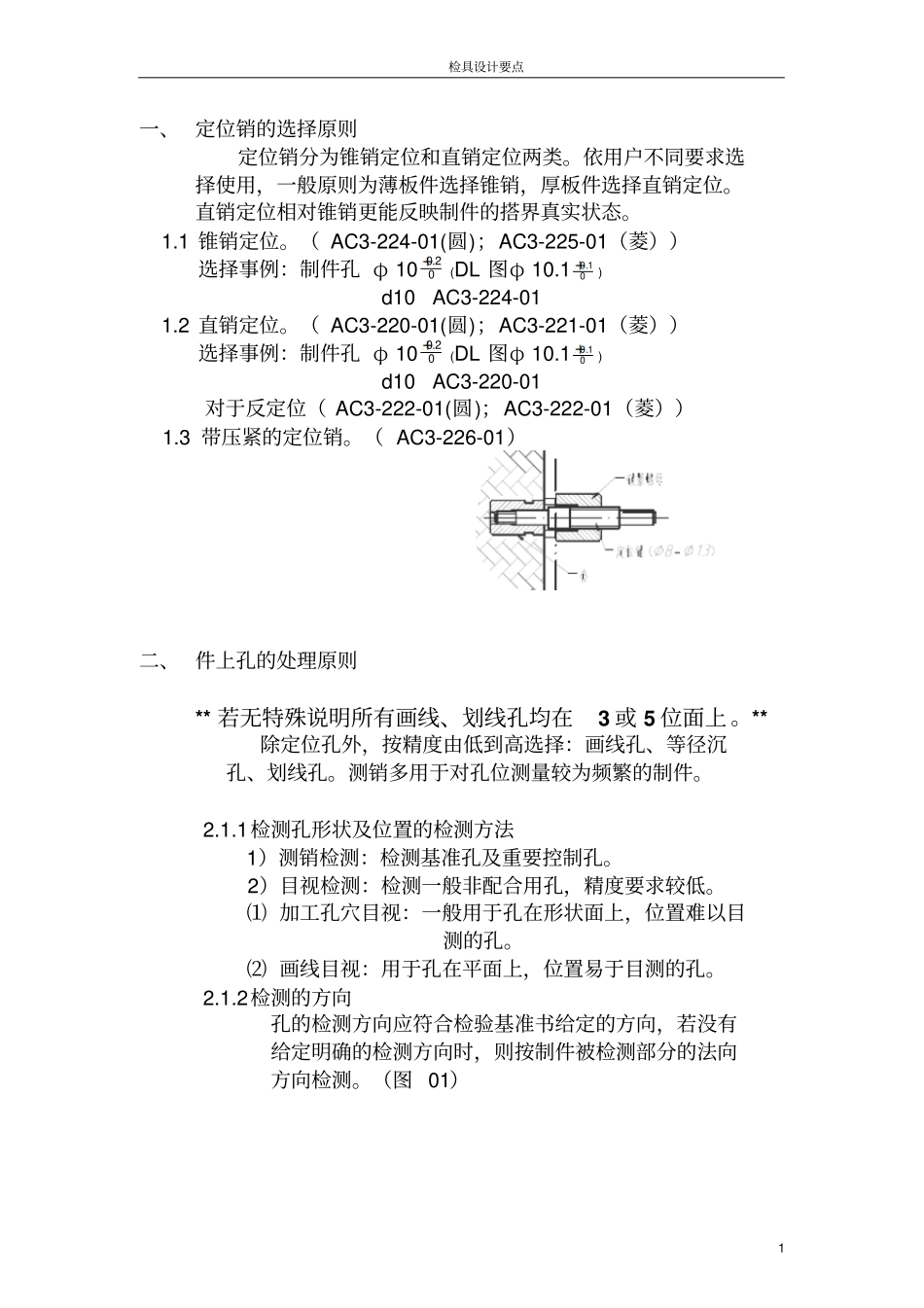

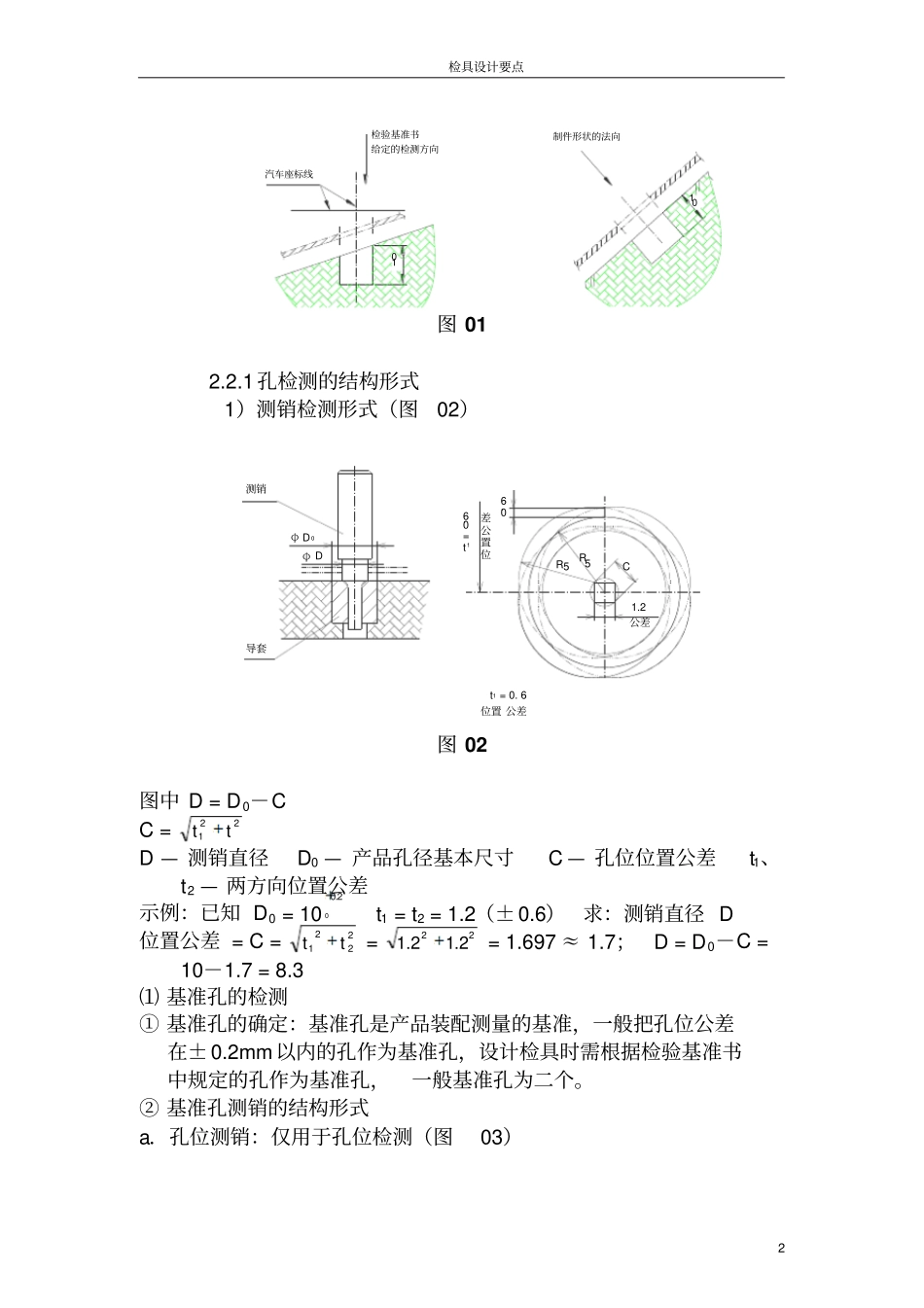

检具设计要点0 概述 ：本文对简易检具的设计要点予以详细说明。冲压件检具按结构形式可分为以下五类：单件主模型式检具、三坐标托架式检具、可拆卸式检具、多品种组合式检具、单件与总成组合式检具。本标准仅适用于单件主模型式检具的设计检测。检具设计 前提条件 ：1、品质构建指示书(QUALITY CONSTRUCTION SPECIFICATION)2、冲压品质标准(STAMPING INSPECTION SPECIFICATION)3、C/F 构造式样书 (C/F STRUCTURE SPECIFICATION) 4、检验方法与手段其中 1、2 项应由用户提供或协助用户完成，3、4 项应自行设计并经用户确认。检具设计要点1 一、 定位销的选择原则定位销分为锥销定位和直销定位两类。依用户不同要求选择使用，一般原则为薄板件选择锥销，厚板件选择直销定位。直销定位相对锥销更能反映制件的搭界真实状态。1.1 锥销定位。（ AC3-224-01(圆)；AC3-225-01（菱））选择事例：制件孔 φ 1002.0 (DL 图φ 10.101.0) d10 AC3-224-011.2 直销定位。（ AC3-220-01(圆)；AC3-221-01（菱））选择事例：制件孔 φ 1002.0 (DL 图φ 10.101.0) d10 AC3-220-01 对于反定位（ AC3-222-01(圆)；AC3-222-01（菱））1.3 带压紧的定位销。（ AC3-226-01）二、 件上孔的处理原则** 若无特殊说明所有画线、划线孔均在3 或 5 位面上 。** 除定位孔外，按精度由低到高选择：画线孔、等径沉孔、划线孔。测销多用于对孔位测量较为频繁的制件。2.1.1检测孔形状及位置的检测方法1）测销检测：检测基准孔及重要控制孔。2）目视检测：检测一般非配合用孔，精度要求较低。⑴ 加工孔穴目视：一般用于孔在形状面上，位置难以目测的孔。⑵ 画线目视：用于孔在平面上，位置易于目测的孔。2.1.2检测的方向孔的检测方向应符合检验基准书给定的方向，若没有给定明确的检测方向时，则按制件被检测部分的法向方向检测。（图 01）检具设计要点2 图 012.2.1 孔检测的结构形式1）测销检测形式（图02）图 02 图中 D = D0－C C = 221ttD — 测销直径 D0 — 产品孔径基本尺寸 C — 孔位位置公差 t1、t2 — 两方向位置公差示例：已知 D0 = 102.00 t1 = t2 = 1.2（±0.6）求：测销直径 D 位置公差 = C = 2221tt = 222.12.1 = 1.697 ≈ 1.7； D = D0－C = 10－1.7 = 8.3 ⑴ 基准孔的检测① 基准孔的确定：基准孔是产品装配测量的基准，一般把孔位公差在±0.2mm以内的孔作为基...
