植筋锚栓安装技术手册VIP免费

植筋锚栓安装技术手册_第1页
1/14
植筋锚栓安装技术手册_第2页
2/14
植筋锚栓安装技术手册_第3页
3/14

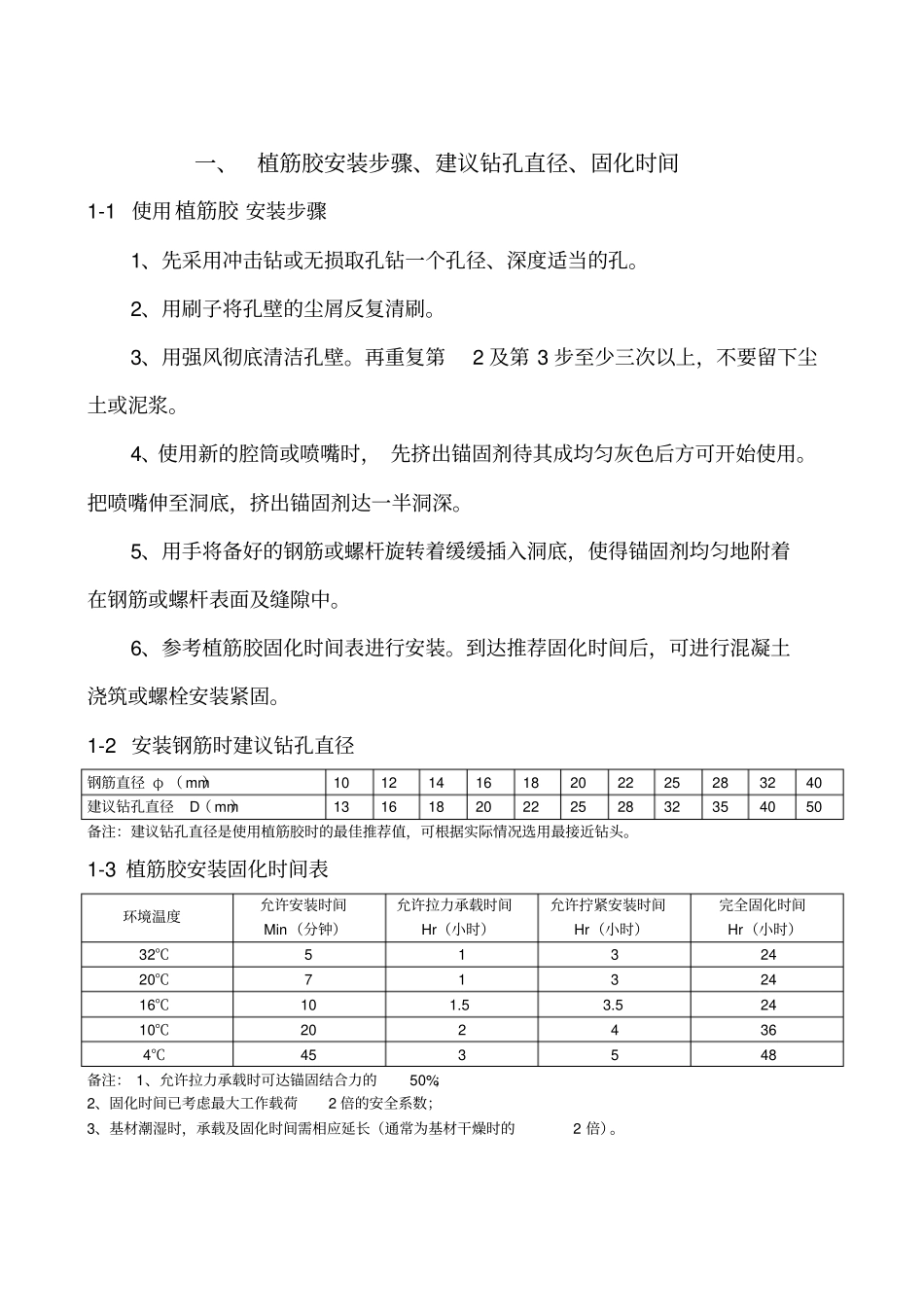

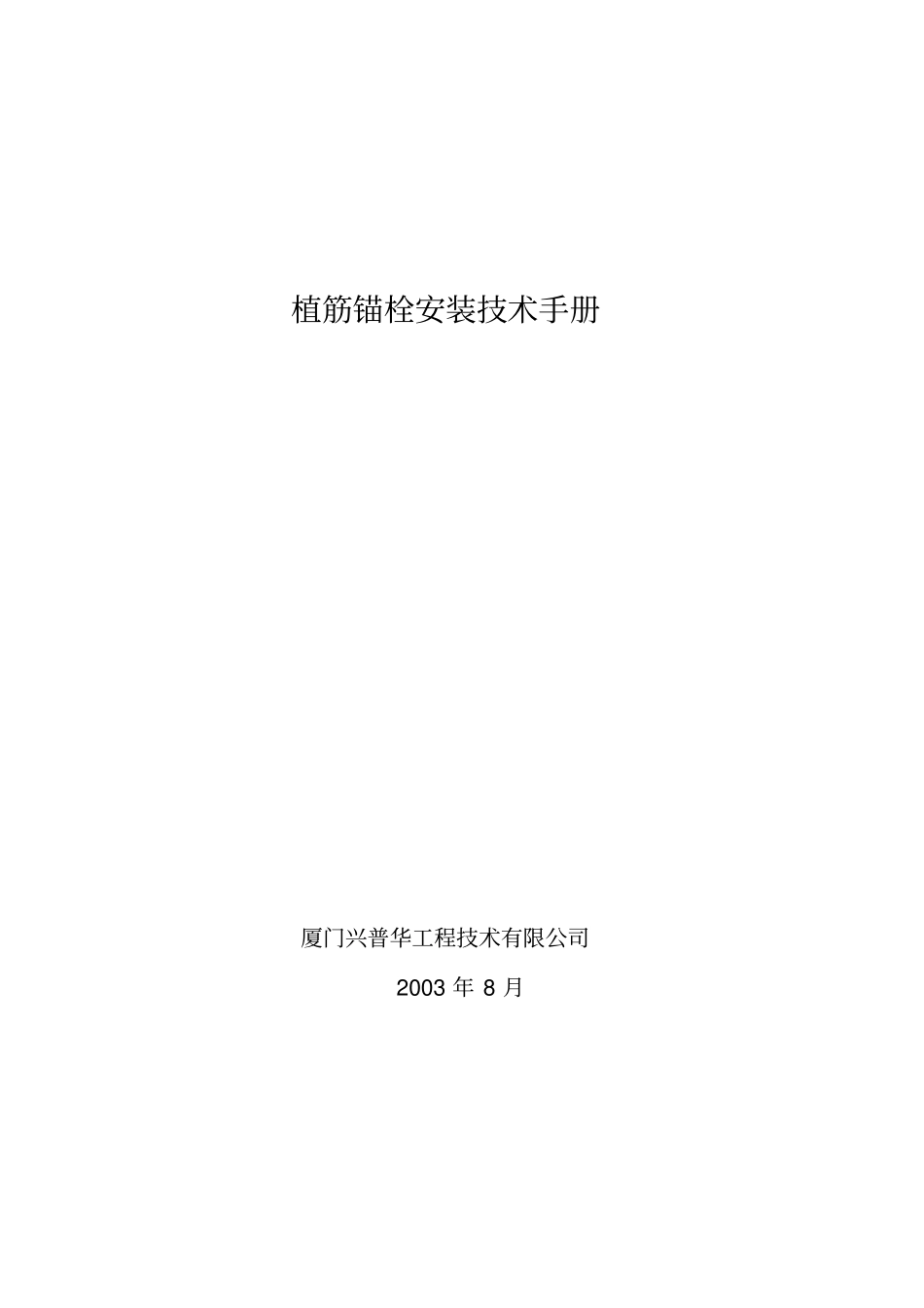

植筋锚栓安装技术手册厦门兴普华工程技术有限公司2003 年 8 月一、植筋胶安装步骤、建议钻孔直径、固化时间1-1 使用植筋胶 安装步骤1、先采用冲击钻或无损取孔钻一个孔径、深度适当的孔。2、用刷子将孔壁的尘屑反复清刷。3、用强风彻底清洁孔壁。再重复第2 及第 3 步至少三次以上,不要留下尘土或泥浆。4、使用新的腔筒或喷嘴时, 先挤出锚固剂待其成均匀灰色后方可开始使用。把喷嘴伸至洞底,挤出锚固剂达一半洞深。5、用手将备好的钢筋或螺杆旋转着缓缓插入洞底,使得锚固剂均匀地附着在钢筋或螺杆表面及缝隙中。6、参考植筋胶固化时间表进行安装。到达推荐固化时间后,可进行混凝土浇筑或螺栓安装紧固。1-2 安装钢筋时建议钻孔直径钢筋直径 φ ( mm)10 12 14 16 18 20 22 25 28 32 40 建议钻孔直径D( mm)13 16 18 20 22 25 28 32 35 40 50 备注:建议钻孔直径是使用植筋胶时的最佳推荐值,可根据实际情况选用最接近钻头。1-3 植筋胶安装固化时间表环境温度允许安装时间Min(分钟)允许拉力承载时间Hr(小时)允许拧紧安装时间Hr(小时)完全固化时间Hr(小时)32℃5 1 3 24 20℃7 1 3 24 16℃10 1.5 3.5 24 10℃20 2 4 36 4℃45 3 5 48 备注: 1、允许拉力承载时可达锚固结合力的50%;2、固化时间已考虑最大工作载荷2 倍的安全系数;3、基材潮湿时,承载及固化时间需相应延长(通常为基材干燥时的2 倍)。二、受力安全概念2-1 安全概念理论 / 欧洲规范在本手册中,我们使用了两种安全概念:普遍安全概念(混凝土和其他材料)分项安全概念(仅针对混凝土)2-1-1 普遍安全概念根据这一概念,我们须证明锚固件荷载推荐值Frec 大于实际作用荷载Sact 即: Sact≤Frec(2-1-1 )其中: Frec=kR [N] (2-1-2 ) Rk:抗力特征值:普遍安全因子2-1-2 分项安全概念(欧洲规范2 和 3)总则:对于锚固件的计算,采用分项安全因子,我们须证明荷载设计值Sd小于抗力设计值Rd Sd≤Rd(2-1-3 )其中: Sd =S k*F [N] (2-1-4 ) Sk:荷载特征值F:分项安全因子抗力设计值 Rd 是用来计算混凝土破坏和钢材破坏时的拉力、剪力及合力荷载的Rd =MkR [N] (2-1-5 )Rk:抗力特征值M:分项安全因子2-2 荷载的分类作用在锚固系统上的荷载通常分静态荷载和可变荷载:a、静态荷载荷载恒定,不随时间变化而改变b、可变荷载荷载随时间的变化而改变,根据其振幅和频率又可...
