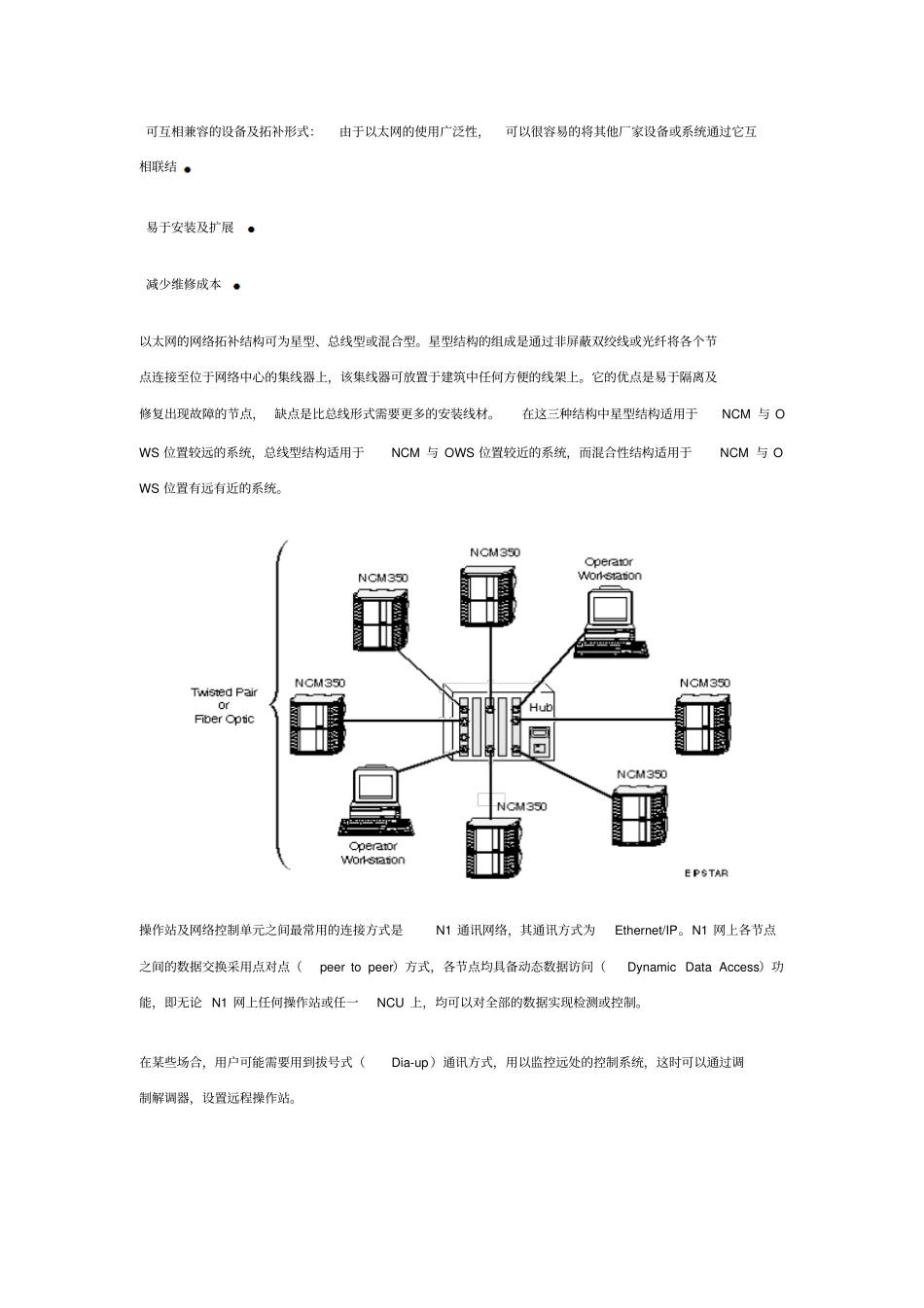

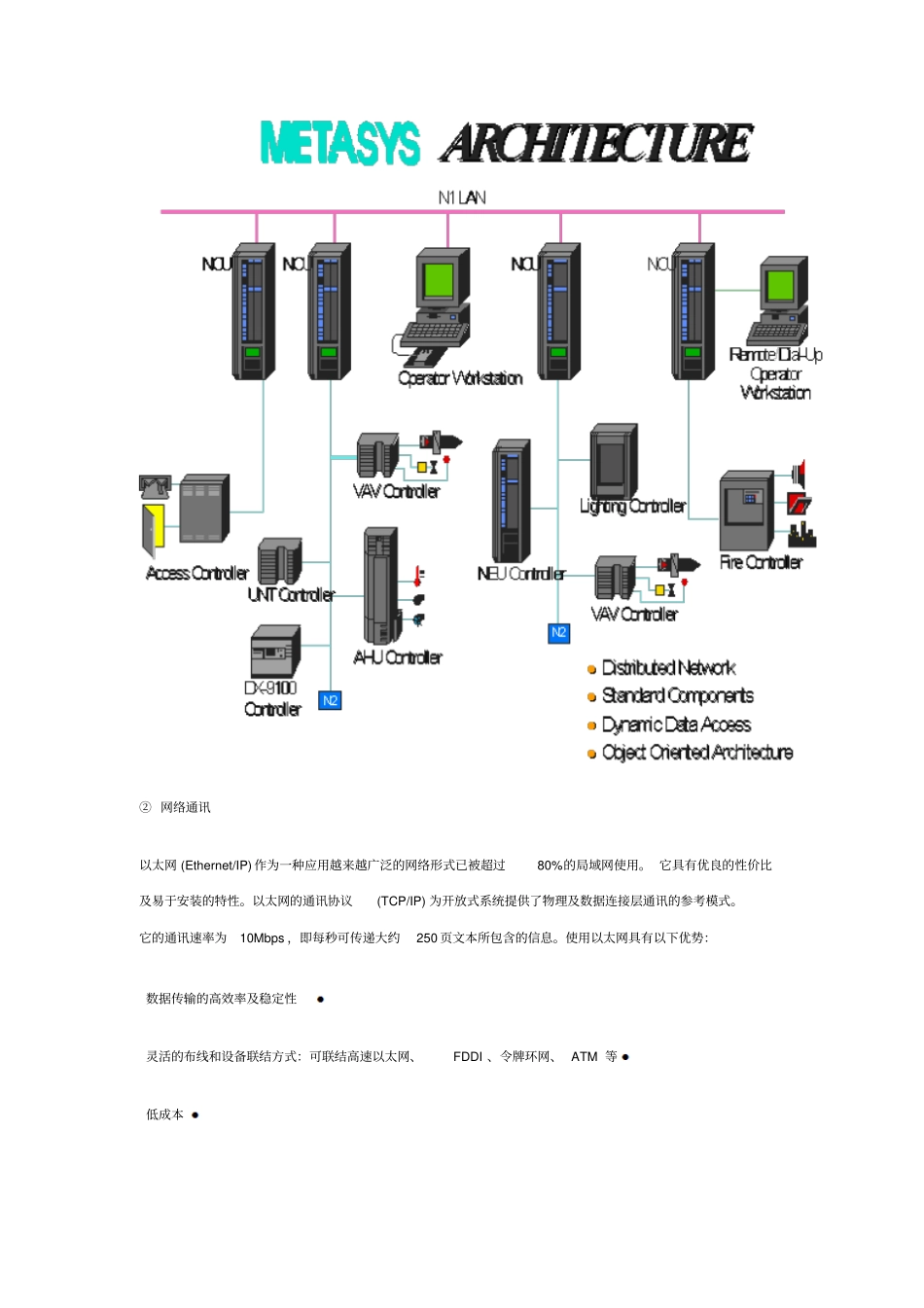

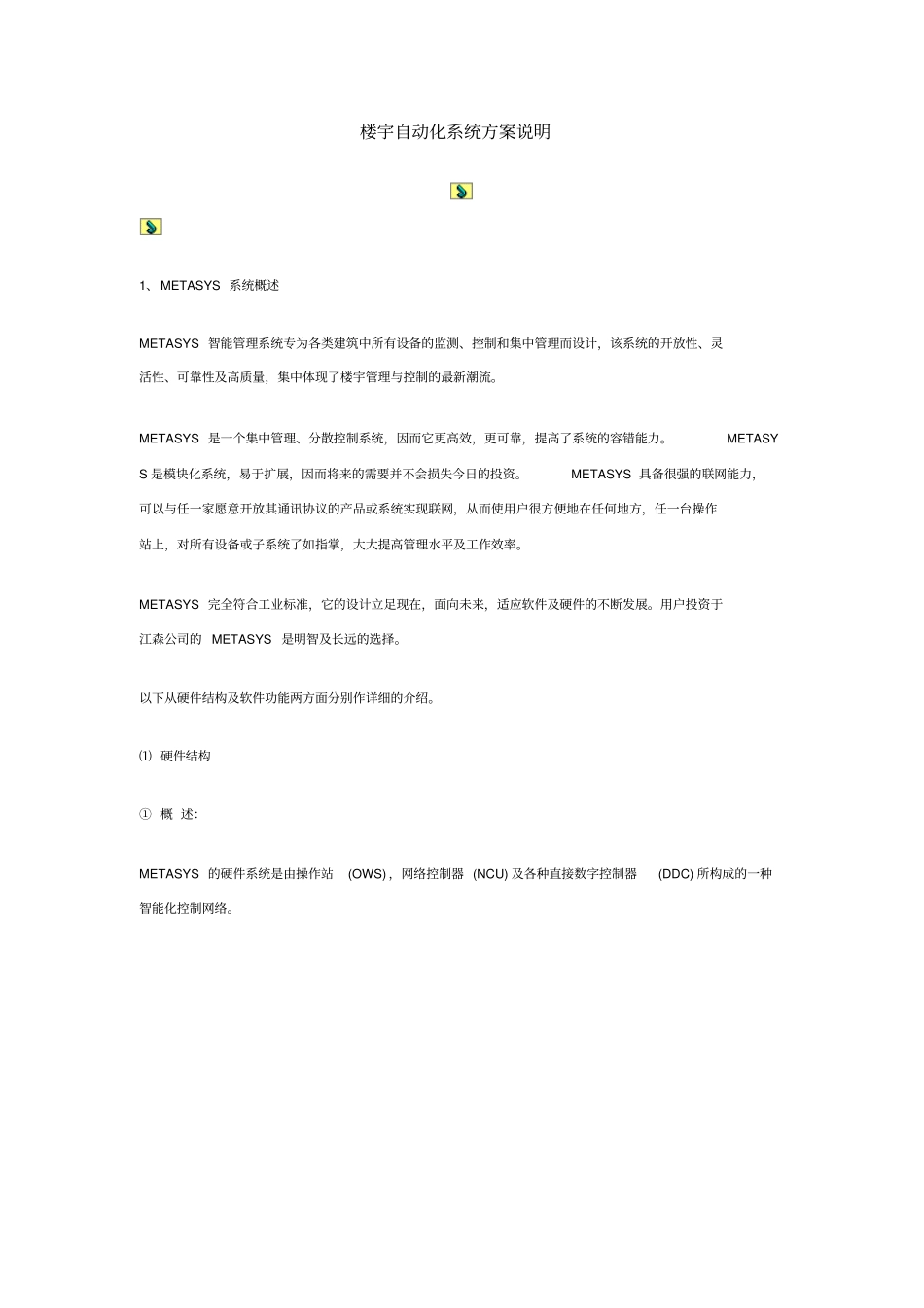

楼宇自动化系统方案说明1、 METASYS 系统概述METASYS 智能管理系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新潮流。METASYS 是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。METASYS 是模块化系统，易于扩展，因而将来的需要并不会损失今日的投资。METASYS 具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方，任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。METASYS 完全符合工业标准，它的设计立足现在，面向未来，适应软件及硬件的不断发展。用户投资于江森公司的 METASYS 是明智及长远的选择。以下从硬件结构及软件功能两方面分别作详细的介绍。⑴ 硬件结构① 概 述：METASYS 的硬件系统是由操作站(OWS) ，网络控制器 (NCU) 及各种直接数字控制器(DDC) 所构成的一种智能化控制网络。② 网络通讯以太网 (Ethernet/IP) 作为一种应用越来越广泛的网络形式已被超过80%的局域网使用。 它具有优良的性价比及易于安装的特性。以太网的通讯协议(TCP/IP) 为开放式系统提供了物理及数据连接层通讯的参考模式。它的通讯速率为10Mbps ，即每秒可传递大约250 页文本所包含的信息。使用以太网具有以下优势：数据传输的高效率及稳定性灵活的布线和设备联结方式：可联结高速以太网、FDDI 、令牌环网、 ATM 等低成本可互相兼容的设备及拓补形式：由于以太网的使用广泛性，可以很容易的将其他厂家设备或系统通过它互相联结易于安装及扩展减少维修成本以太网的网络拓补结构可为星型、总线型或混合型。星型结构的组成是通过非屏蔽双绞线或光纤将各个节点连接至位于网络中心的集线器上，该集线器可放置于建筑中任何方便的线架上。它的优点是易于隔离及修复出现故障的节点， 缺点是比总线形式需要更多的安装线材。在这三种结构中星型结构适用于NCM 与 OWS 位置较远的系统，总线型结构适用于NCM 与 OWS 位置较近的系统，而混合性结构适用于NCM 与 OWS 位置有远有近的系统。操作站及网络控制单元之间最常用的连接方式是N1 通讯网络，其通讯方式为Ethernet/IP。N1 网上各节点之间的数据交换采用点对点（peer to peer）方式，各节点均具备动态数据访问（Dynamic Data Access）功能，即无论 N1 网上任何操作站或任一NCU ...
