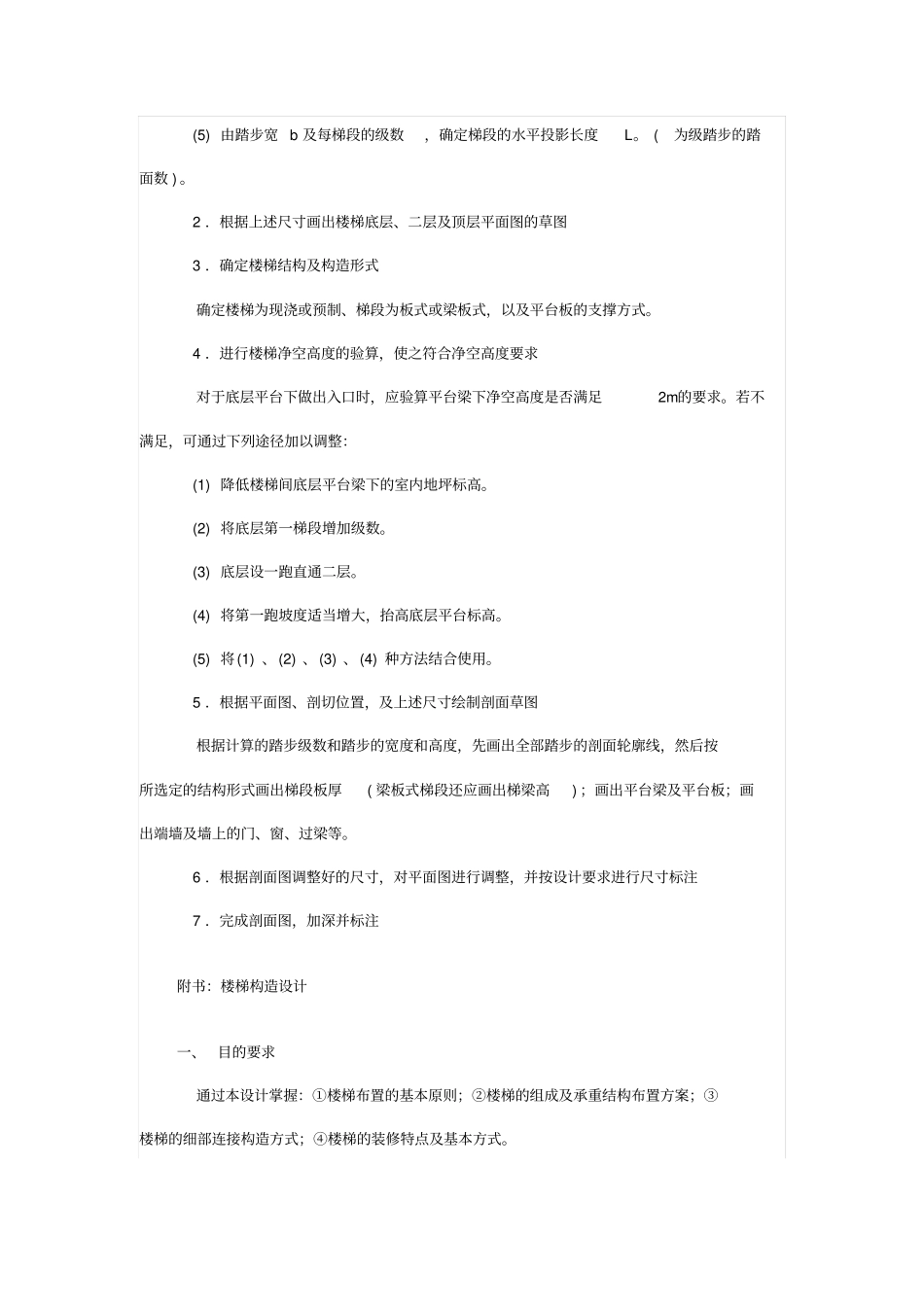

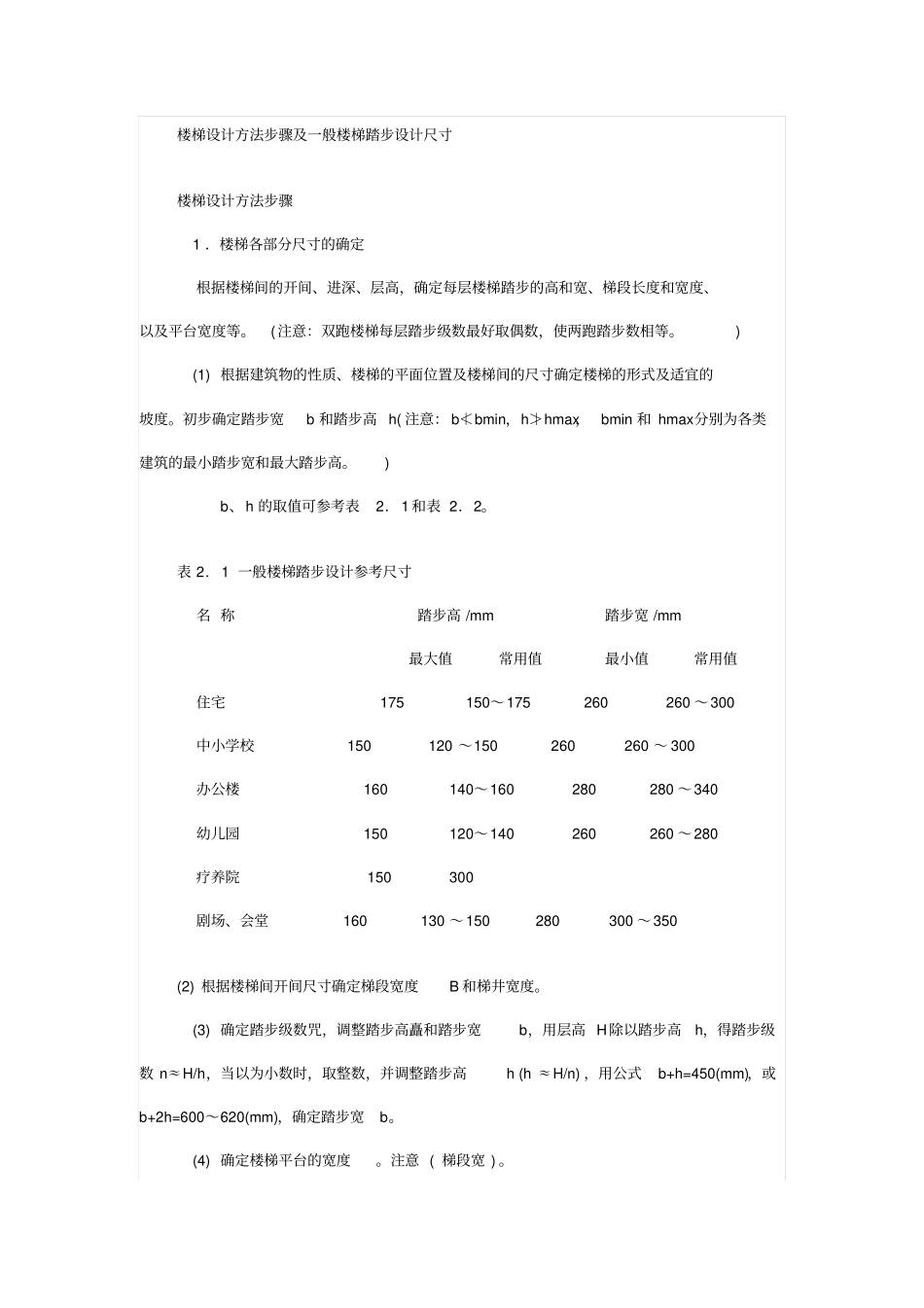

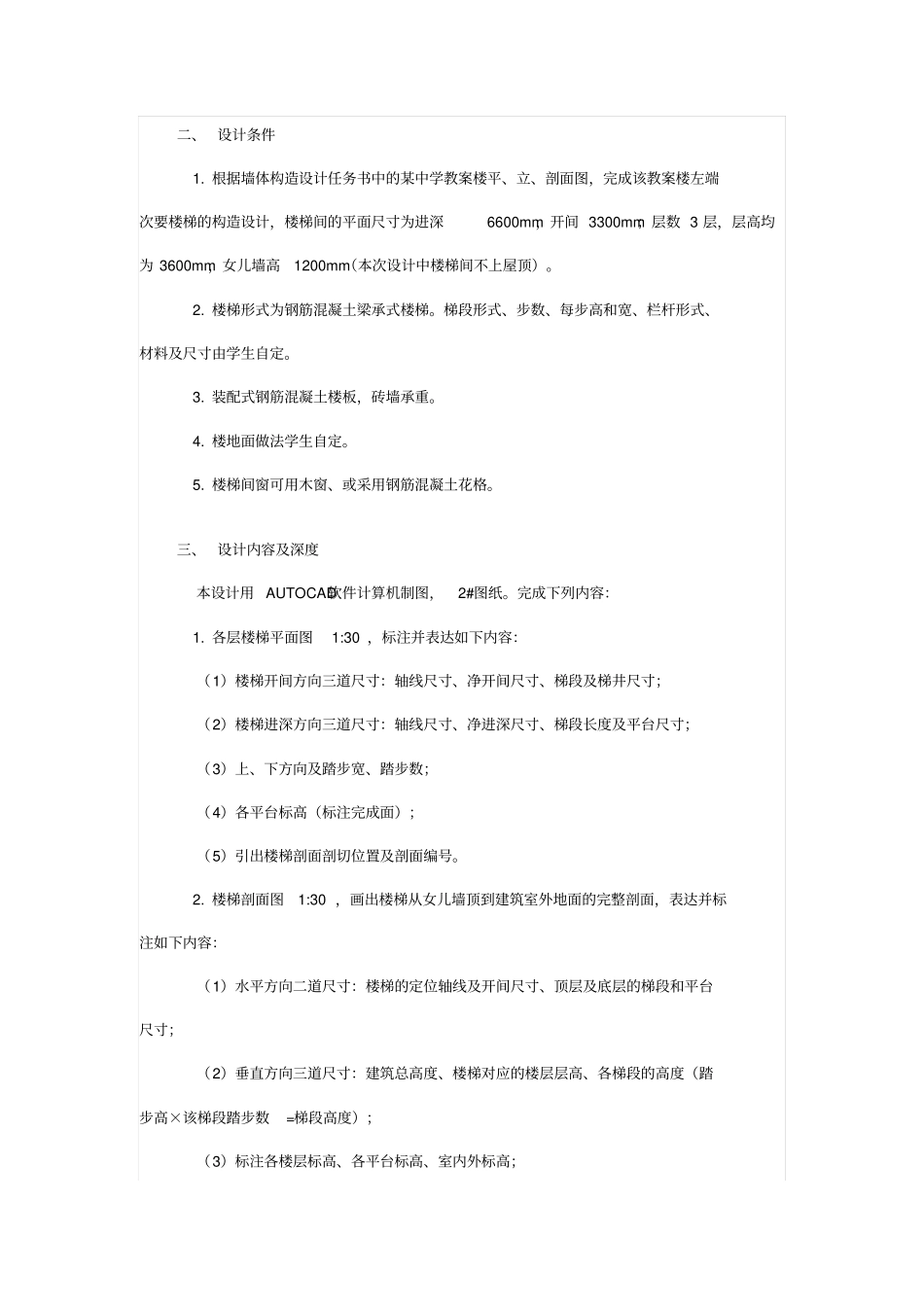

楼梯设计方法步骤及一般楼梯踏步设计尺寸楼梯设计方法步骤 1 ．楼梯各部分尺寸的确定根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。(注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。) (1) 根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b 和踏步高 h( 注意： b≮bmin，h≯hmax， bmin 和 hmax分别为各类建筑的最小踏步宽和最大踏步高。) b、h 的取值可参考表2．1 和表 2．2。表 2．1 一般楼梯踏步设计参考尺寸名 称踏步高 /mm 踏步宽 /mm 最大值常用值最小值常用值住宅 175 150～175 260 260 ～300 中小学校 150 120 ～150 260 260 ～ 300 办公楼 160 140～160 280 280 ～340 幼儿园 150 120～140 260 260 ～280 疗养院150 300 剧场、会堂160 130 ～150 280 300 ～350 (2) 根据楼梯间开间尺寸确定梯段宽度B 和梯井宽度。 (3) 确定踏步级数咒，调整踏步高矗和踏步宽b，用层高 H除以踏步高h，得踏步级数 n≈H/h，当以为小数时，取整数，并调整踏步高h (h ≈H/n) ，用公式b+h=450(mm)，或b+2h=600～620(mm)，确定踏步宽b。 (4) 确定楼梯平台的宽度。注意 ( 梯段宽 ) 。 (5) 由踏步宽 b 及每梯段的级数，确定梯段的水平投影长度L。 ( 为级踏步的踏面数 ) 。 2 ．根据上述尺寸画出楼梯底层、二层及顶层平面图的草图 3 ．确定楼梯结构及构造形式确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。 4 ．进行楼梯净空高度的验算，使之符合净空高度要求对于底层平台下做出入口时，应验算平台梁下净空高度是否满足2m的要求。若不满足，可通过下列途径加以调整： (1) 降低楼梯间底层平台梁下的室内地坪标高。 (2) 将底层第一梯段增加级数。 (3) 底层设一跑直通二层。 (4) 将第一跑坡度适当增大，抬高底层平台标高。 (5) 将(1) 、(2) 、(3) 、(4) 种方法结合使用。 5 ．根据平面图、剖切位置，及上述尺寸绘制剖面草图根据计算的踏步级数和踏步的宽度和高度，先画出全部踏步的剖面轮廓线，然后按所选定的结构形式画出梯段板厚( 梁板式梯段还应画出梯梁高) ；画出平台梁及平台板；画出端墙及墙上的门、窗、过梁等。 6 ．根据剖面图调整好的尺寸，对平面图进行调整，并按设计要求进行尺寸标注 7 ．完成剖面图，加深并标注附书...
