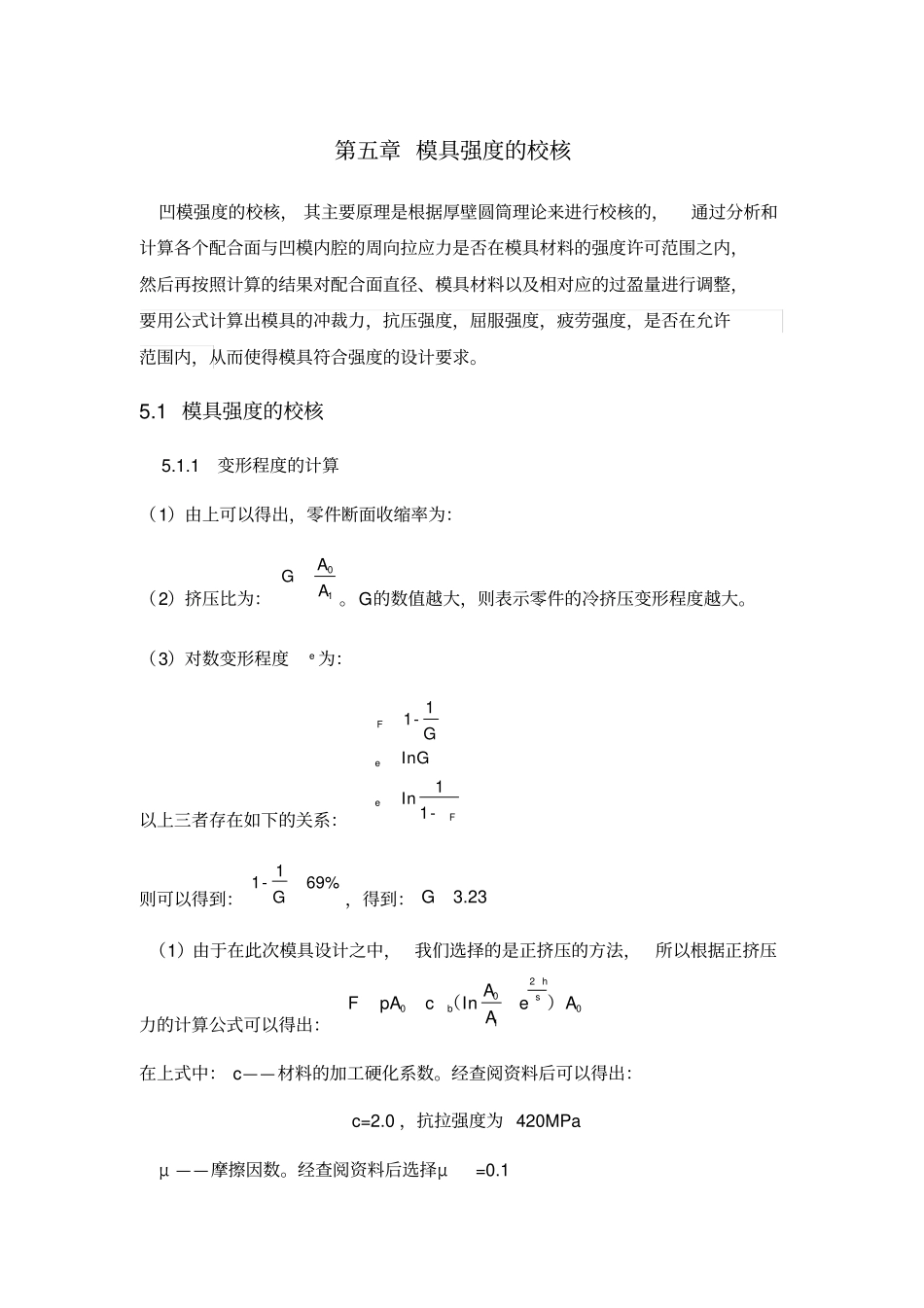

模具强度的校核_第1页
1/5

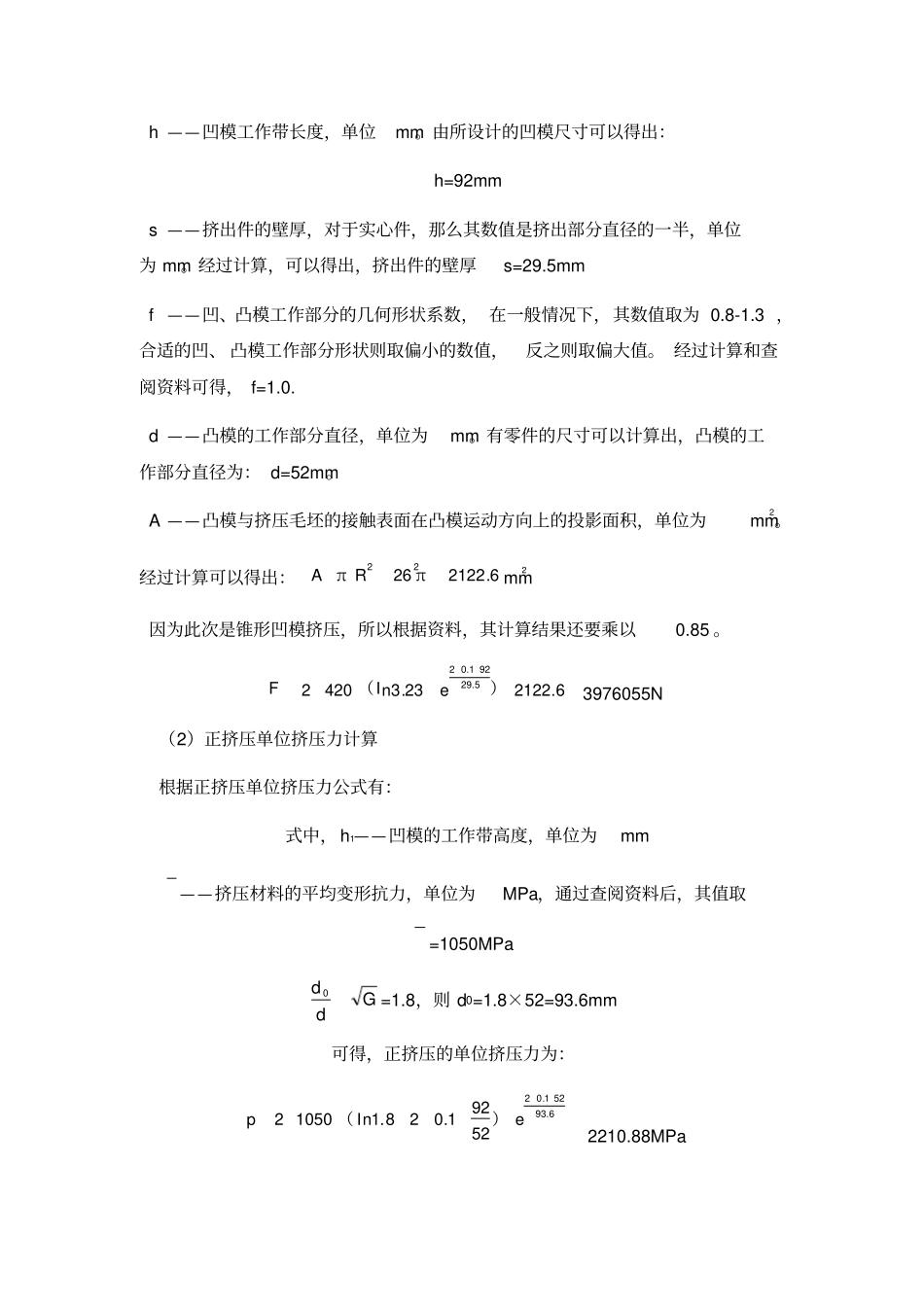

模具强度的校核_第2页
2/5
模具强度的校核_第3页
3/5
第五章 模具强度的校核凹模强度的校核, 其主要原理是根据厚壁圆筒理论来进行校核的,通过分析和计算各个配合面与凹模内腔的周向拉应力是否在模具材料的强度许可范围之内,然后再按照计算的结果对配合面直径、模具材料以及相对应的过盈量进行调整,要用公式计算出模具的冲裁力,抗压强度,屈服强度,疲劳强度,是否在允许范围内,从而使得模具符合强度的设计要求。5.1 模具强度的校核5.1.1 变形程度的计算(1)由上可以得出,零件断面收缩率为:(2)挤压比为:10AAG。G的数值越大,则表示零件的冷挤压变形程度越大。(3)对数变形程度e 为:以上三者存在如下的关系:FFIGIG-11nn1-1ee则可以得到:%691-1G,得到:23.3G(1)由于在此次模具设计之中, 我们选择的是正挤压的方法,所以根据正挤压力的计算公式可以得出:0sh210b0encpAAAIAF)(在上式中: c——材料的加工硬化系数。经查阅资料后可以得出:c=2.0 ,抗拉强度为 420MPa μ ——摩擦因数。经查阅资料后选择μ=0.1 h ——凹模工作带长度,单位mm。由所设计的凹模尺寸可以得出:h=92mm s ——挤出件的壁厚,对于实心件,那么其数值是挤出部分直径的一半,单位为 mm。经过计算,可以得出,挤出件的壁厚s=29.5mm f ——凹、凸模工作部分的几何形状系数, 在一般情况下,其数值取为 0.8-1.3 ,合适的凹、 凸模工作部分形状则取偏小的数值,反之则取偏大值。 经过计算和查阅资料可得, f=1.0. d ——凸模的工作部分直径,单位为mm。有零件的尺寸可以计算出,凸模的工作部分直径为: d=52mm。 A ——凸模与挤压毛坯的接触表面在凸模运动方向上的投影面积,单位为mm2。经过计算可以得出:6.21222622ππ RAmm2 因为此次是锥形凹模挤压,所以根据资料,其计算结果还要乘以0.85 。6.2122e23.n342025.29920.12)(IF3976055N (2)正挤压单位挤压力计算根据正挤压单位挤压力公式有:式中, h1——凹模的工作带高度,单位为mm ——挤压材料的平均变形抗力,单位为MPa,通过查阅资料后,其值取=1050MPa Gdd 0=1.8,则 d0=1.8×52=93.6mm 可得,正挤压的单位挤压力为:6.93521.02e52921.028.1n10502p)( I2210.88MPa 因为由资料显示, 模具的许用单位压力分别为2000MPa-2500MPa,而 2210.88MPa介于两者之间,在规定的范围之内,所以可得此次模具设计是合理的。模具需要消除的主要是内应力,它是在加工过程中有外力引起的,当外力撤销后,由于基体的形变内...
