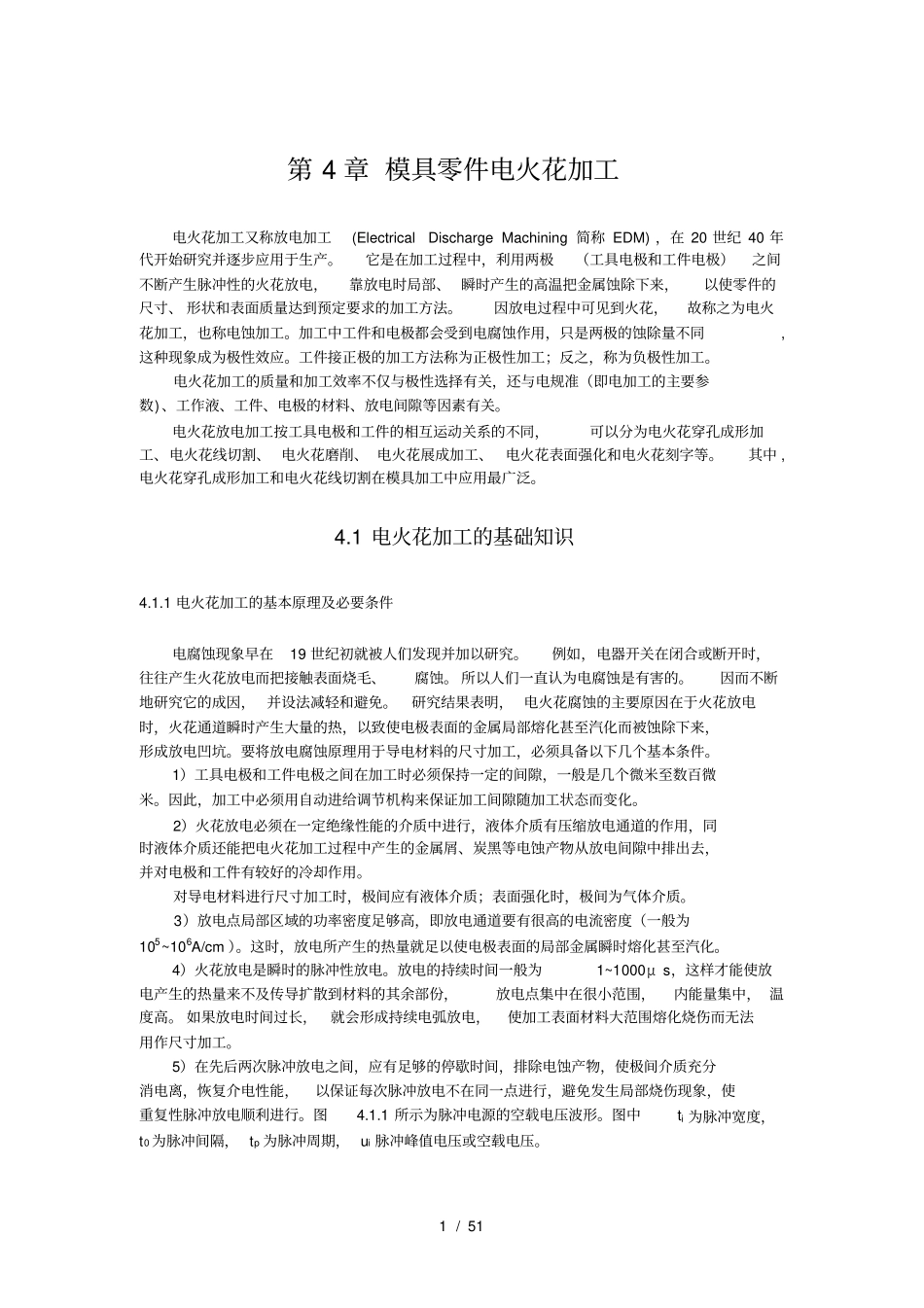

1 / 51 第 4 章 模具零件电火花加工电火花加工又称放电加工(Electrical Discharge Machining 简称 EDM) ，在 20 世纪 40 年代开始研究并逐步应用于生产。它是在加工过程中，利用两极（工具电极和工件电极）之间不断产生脉冲性的火花放电，靠放电时局部、 瞬时产生的高温把金属蚀除下来，以使零件的尺寸、 形状和表面质量达到预定要求的加工方法。因放电过程中可见到火花，故称之为电火花加工，也称电蚀加工。加工中工件和电极都会受到电腐蚀作用，只是两极的蚀除量不同,这种现象成为极性效应。工件接正极的加工方法称为正极性加工；反之，称为负极性加工。电火花加工的质量和加工效率不仅与极性选择有关，还与电规准（即电加工的主要参数)、工作液、工件、电极的材料、放电间隙等因素有关。电火花放电加工按工具电极和工件的相互运动关系的不同，可以分为电火花穿孔成形加工、电火花线切割、 电火花磨削、 电火花展成加工、电火花表面强化和电火花刻字等。其中 ,电火花穿孔成形加工和电火花线切割在模具加工中应用最广泛。4.1 电火花加工的基础知识4.1.1 电火花加工的基本原理及必要条件电腐蚀现象早在19 世纪初就被人们发现并加以研究。例如，电器开关在闭合或断开时，往往产生火花放电而把接触表面烧毛、腐蚀。 所以人们一直认为电腐蚀是有害的。因而不断地研究它的成因， 并设法减轻和避免。研究结果表明， 电火花腐蚀的主要原因在于火花放电时，火花通道瞬时产生大量的热，以致使电极表面的金属局部熔化甚至汽化而被蚀除下来，形成放电凹坑。要将放电腐蚀原理用于导电材料的尺寸加工，必须具备以下几个基本条件。1）工具电极和工件电极之间在加工时必须保持一定的间隙，一般是几个微米至数百微米。因此，加工中必须用自动进给调节机构来保证加工间隙随加工状态而变化。2）火花放电必须在一定绝缘性能的介质中进行，液体介质有压缩放电通道的作用，同时液体介质还能把电火花加工过程中产生的金属屑、炭黑等电蚀产物从放电间隙中排出去，并对电极和工件有较好的冷却作用。对导电材料进行尺寸加工时，极间应有液体介质；表面强化时，极间为气体介质。3）放电点局部区域的功率密度足够高，即放电通道要有很高的电流密度（一般为105~106A/cm ）。这时，放电所产生的热量就足以使电极表面的局部金属瞬时熔化甚至汽化。4）火花放电是瞬时的脉冲性放电。放电的持续时间一般为1~1000μ s，这样才能使放电产生的热量来不及传...
