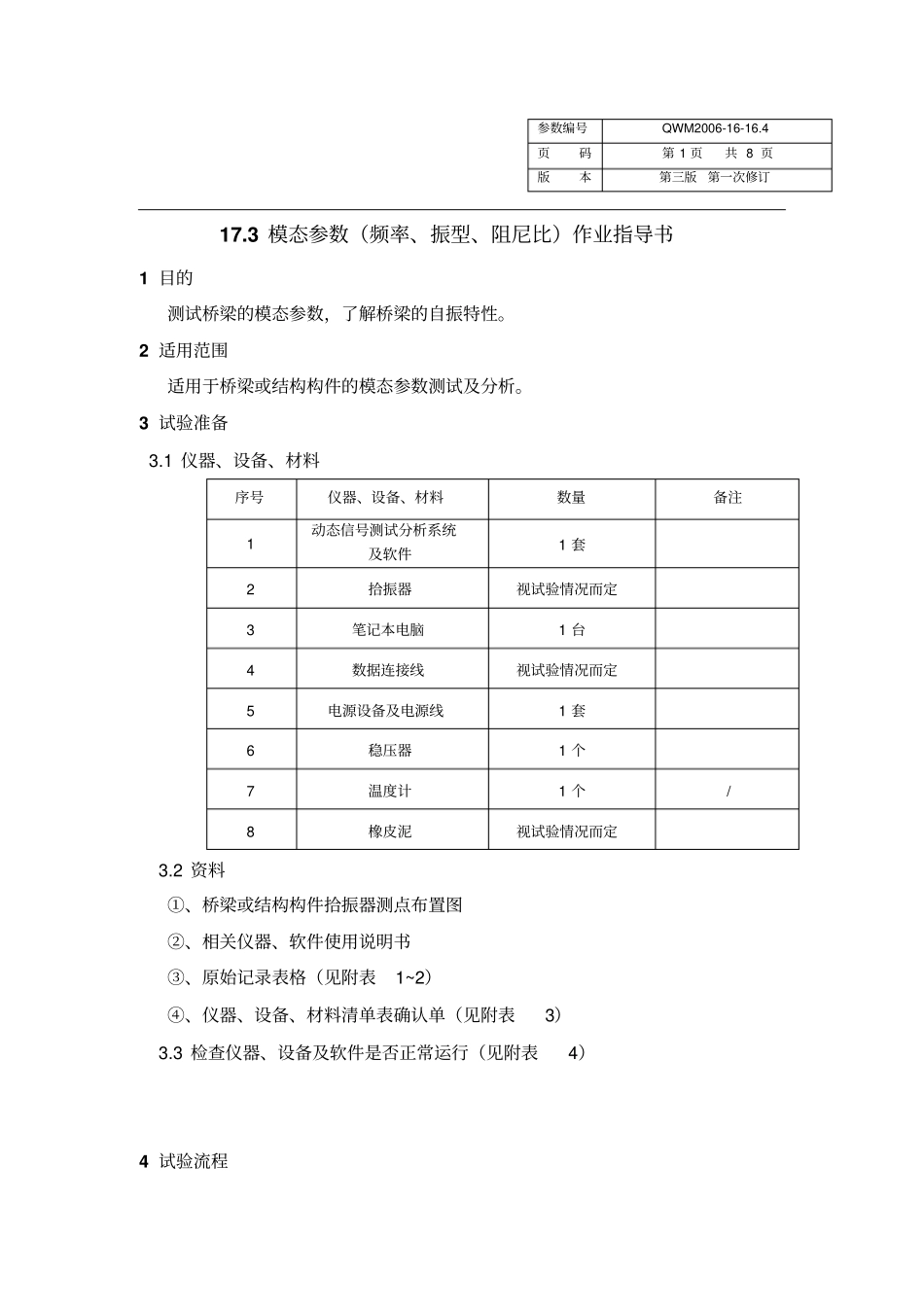

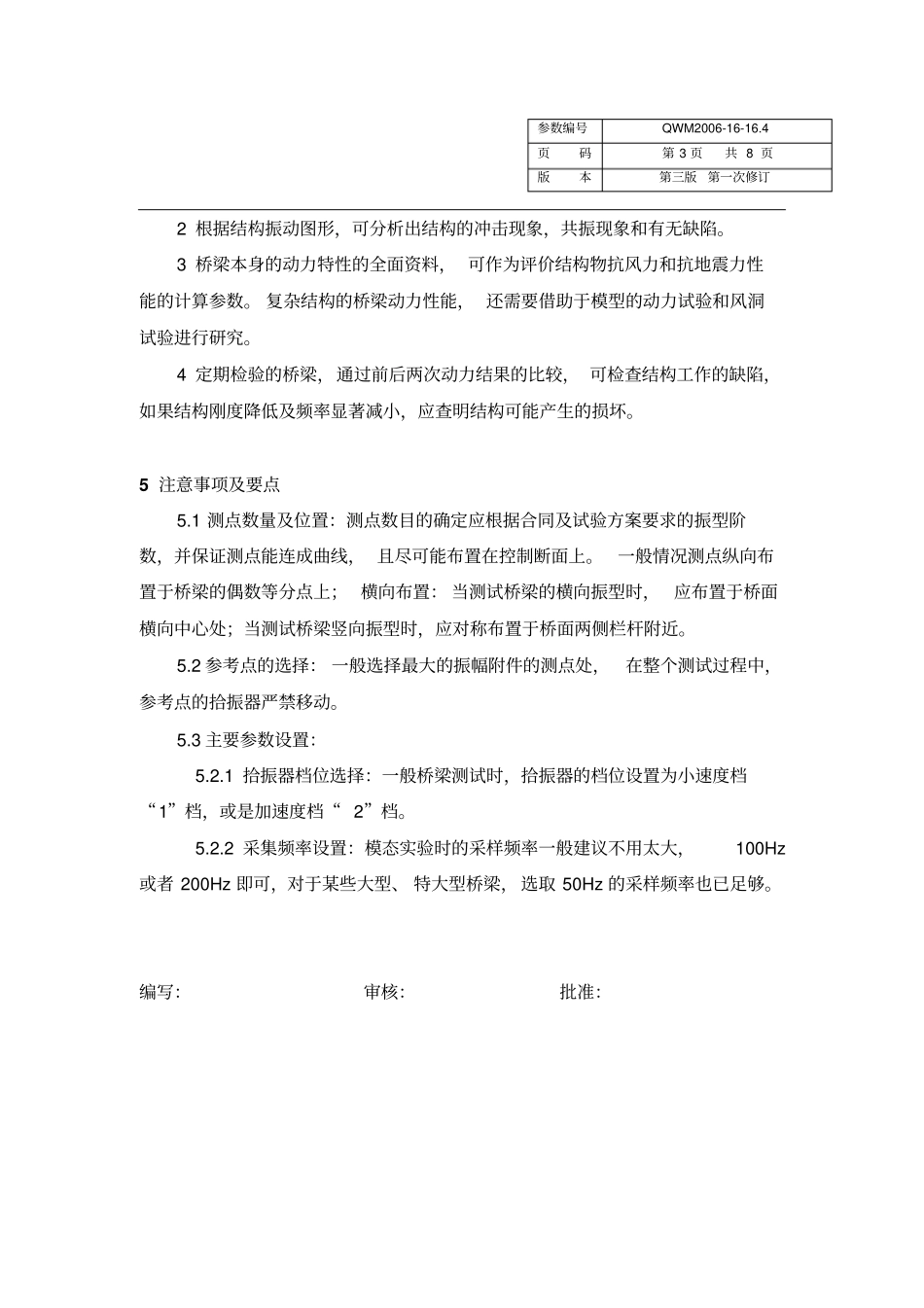

参数编号QWM2006-16-16.4 页码第 1 页共 8 页版本第三版第一次修订17.3 模态参数（频率、振型、阻尼比）作业指导书1 目的测试桥梁的模态参数，了解桥梁的自振特性。2 适用范围适用于桥梁或结构构件的模态参数测试及分析。3 试验准备3.1 仪器、设备、材料序号仪器、设备、材料数量备注1 动态信号测试分析系统及软件1 套2 拾振器视试验情况而定3 笔记本电脑1 台4 数据连接线视试验情况而定5 电源设备及电源线1 套6 稳压器1 个7 温度计1 个/ 8 橡皮泥视试验情况而定3.2 资料①、桥梁或结构构件拾振器测点布置图②、相关仪器、软件使用说明书③、原始记录表格（见附表1~2）④、仪器、设备、材料清单表确认单（见附表3）3.3 检查仪器、设备及软件是否正常运行（见附表4）4 试验流程参数编号QWM2006-16-16.4 页码第 2 页共 8 页版本第三版第一次修订4.1 测点布置：试验前应对桥梁结构进行有限元分析，计算理论的振型图， 根据振型图确定测点布置（测点布置的原则和数量要求见5.1）。由于试验用的拾振器可能有限，所以应在桥上选择合适的参考点 （参考点的选择要求见5.2），分批搬动其他拾振器到所有测点。4.2 拾振器安装：拾振器安装前， 应将测点位置清洁除尘。 安装时， 将拾振器通过橡皮泥牢固粘贴在测点位置， 保证拾振器和构件能共同移动， 同时传感器的主轴方向应与测点主振方向一致。4.3 仪器连接：仪器连接详见《 DH5922N 动态信号测试分析系统使用说明书》 。4.4 数据采集：在数据采集之前，应对软件及拾振器各参数进行设置 （参数设置要点见5.3）。仪器参数设置及采集软件的操作详见《DHDAS4.1.3 基本分析软件说明书》 。为了消除随机因素影响， 应对采集的长样本信号进行能量平均。 对于悬索桥、斜拉桥等自振频率较低的桥型， 为保证频率分辨率和提高信嘈比，采集时间不宜小于 20 分钟，一般采集时间取20~45 分钟，对于小跨径桥梁，采集时间可酌情减小。4.5 数据处理：自振频率：可采用频谱分析法、 波形分析法或模态分析法得到桥梁结构自振频率。阻尼比：采用波形分析法、半功率带宽法或模态分析法得到。振型参数：采用环境激振等方法进行模态参数识别。数据后期处理及分析的软件操作详见《DHDAS4.1.3 基本分析软件说明书》 。4.6 模态参数的评定：1 结构的自振最低频率应大于有关标准限值，结构最大振幅应小于相应标准限值。参数编号QWM2006-16-16.4 页码第 3 页共 8 页...
