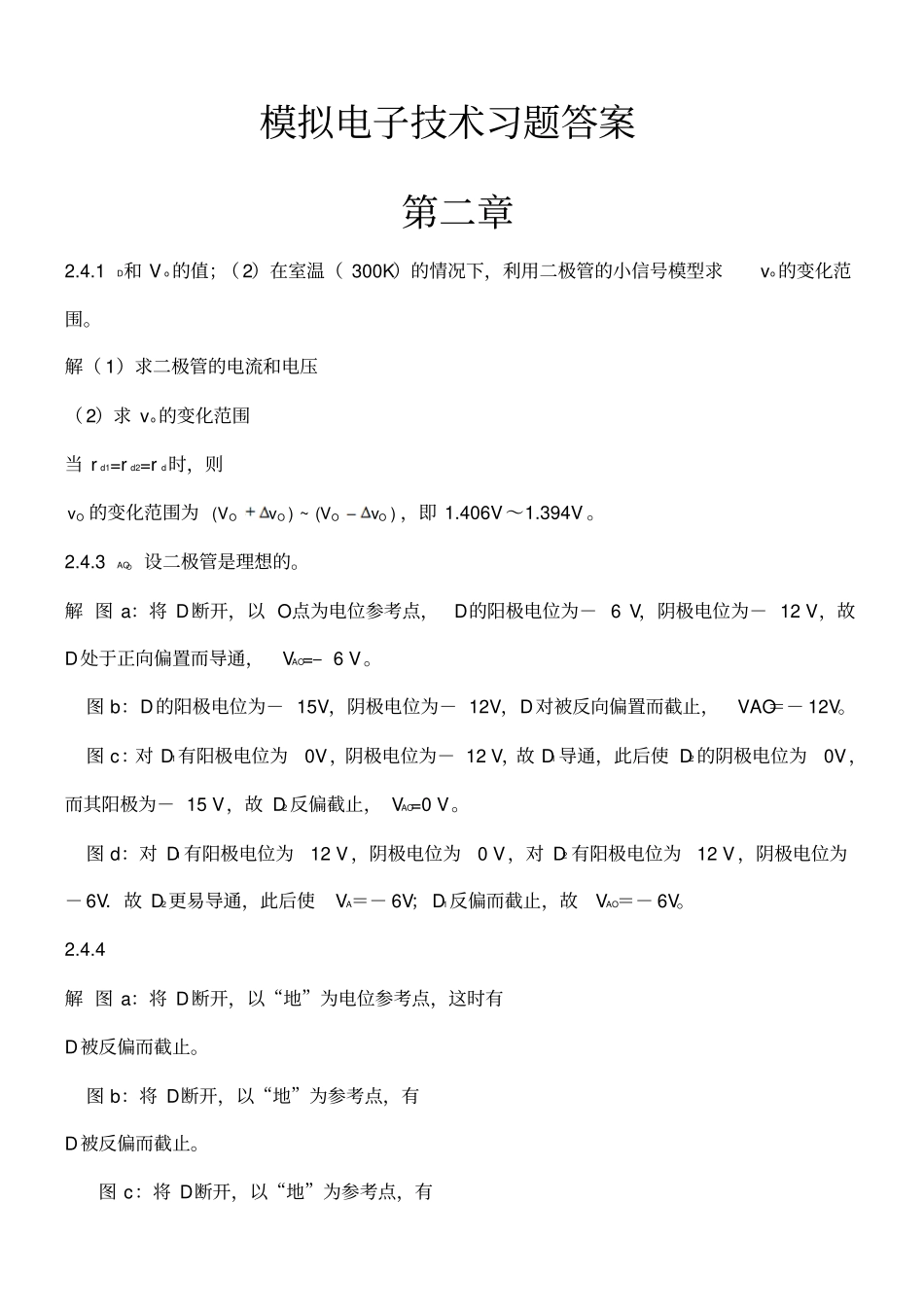

模拟电子技术习题答案第二章2.4.1D和 V o 的值；（ 2）在室温（ 300K）的情况下，利用二极管的小信号模型求vo 的变化范围。解（ 1）求二极管的电流和电压（ 2）求 v o 的变化范围当 r d1=r d2=r d时，则Ov 的变化范围为)(~)(OOOOvVvV，即 1.406V～1.394V 。2.4.3AO。设二极管是理想的。解 图 a：将 D断开，以 O点为电位参考点，D的阳极电位为－ 6 V，阴极电位为－ 12 V，故D处于正向偏置而导通，VAO=– 6 V。图 b：D的阳极电位为－ 15V，阴极电位为－ 12V，D对被反向偏置而截止，VAO＝－ 12V。图 c：对 D1有阳极电位为 0V，阴极电位为－ 12 V，故 D1 导通，此后使 D2 的阴极电位为 0V，而其阳极为－ 15 V，故 D2 反偏截止， VAO=0 V。图 d：对 D1 有阳极电位为12 V ，阴极电位为0 V，对 D2 有阳极电位为12 V ，阴极电位为－ 6V．故 D2更易导通，此后使VA＝－ 6V； D1反偏而截止，故VAO＝－ 6V。2.4.4解 图 a：将 D断开，以“地”为电位参考点，这时有D被反偏而截止。图 b：将 D断开，以“地”为参考点，有D被反偏而截止。图 c：将 D断开，以“地”为参考点，有D被正偏而导通。2.4.71，D2 为硅二极管，当 v i ＝ 6 sinω tV 时，试用恒压降模型和折线模型（ Vth ＝0.5 V ，r D＝200Ω ）分析输出电压 v o 的波形。解 （1）恒压降等效电路法当 0＜|V i | ＜0.7V 时， D1、 D2均截止， vo＝v i ；当 vi ≥0.7V 时； D1导通， D2 截止， v o ＝0. 7V；当 v i ≤0.7V 时， D2 导通， D1截止， vo＝－ 0．7V。v i 与 v oth ＝0．5V，r D＝ 200Ω 。当 0＜|V i | ＜0．5 V 时， D1，D 2 均截止， v o=v i； v i ≥0．5V 时，D1 导通， D2 截止。 v i ≤－ 0.5 V 时， D2导通， D1 截止。因此，当v i ≥0．5V 时有同理， vi ≤－ 0.5V 时，可求出类似结果。v i 与 vo 波形如图解 2．4．7c 所示。2.4.8二极管电路如图题 2 ．4．8a 所示，设输入电压v I（ t ）波形如图 b 所示，在 0 ＜t ＜5ms的时间间隔内，试绘出v o（t ）的波形，设二极管是理想的。解 v I （t ）＜ 6V 时， D截止， v o（ t ）＝ 6V；vI（ t ）≥ 6V 时， D导通电路如图题2．4．13 所示，设二极管是理想的。 （a）画出它的传输特性； （b）若输入电压 vI =v i =20 sin...
