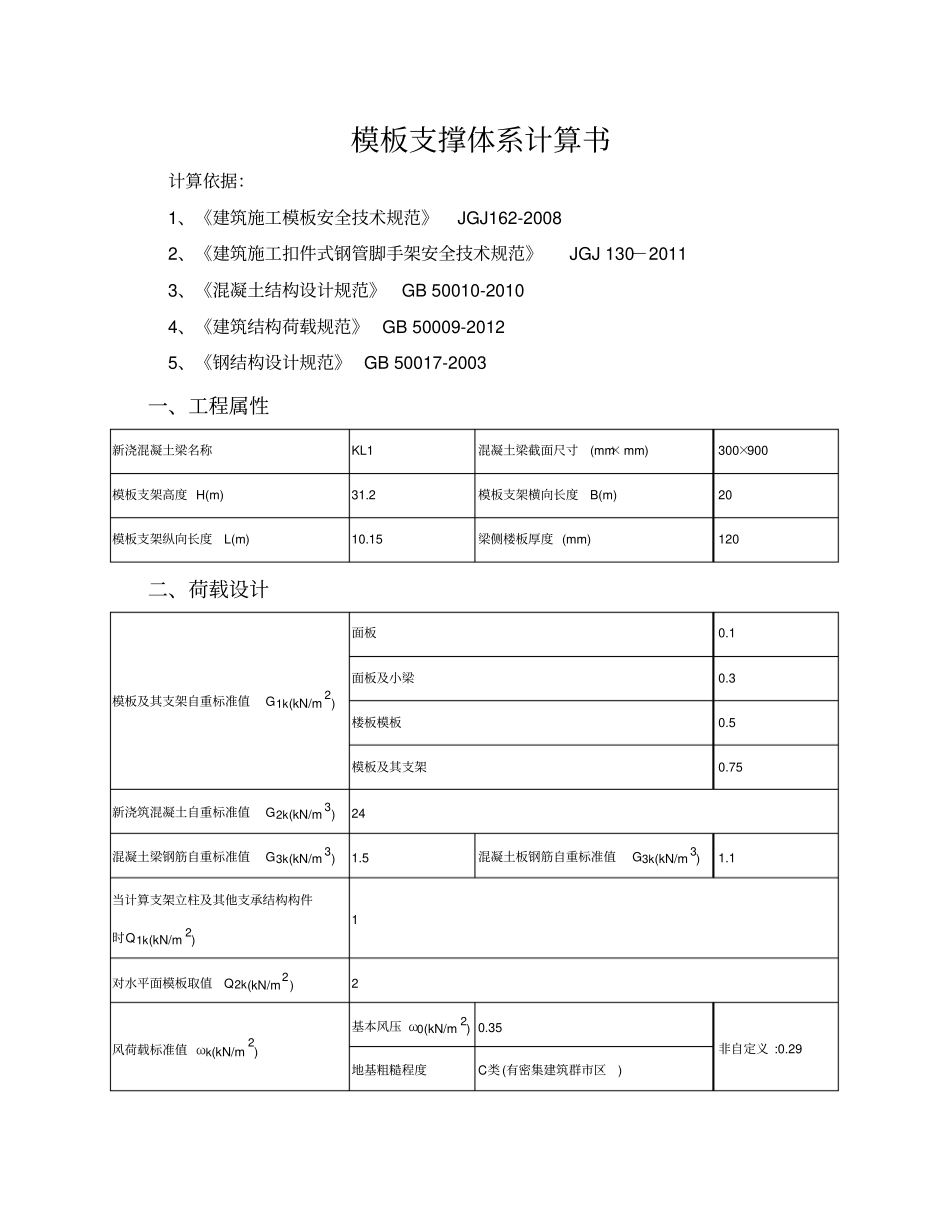

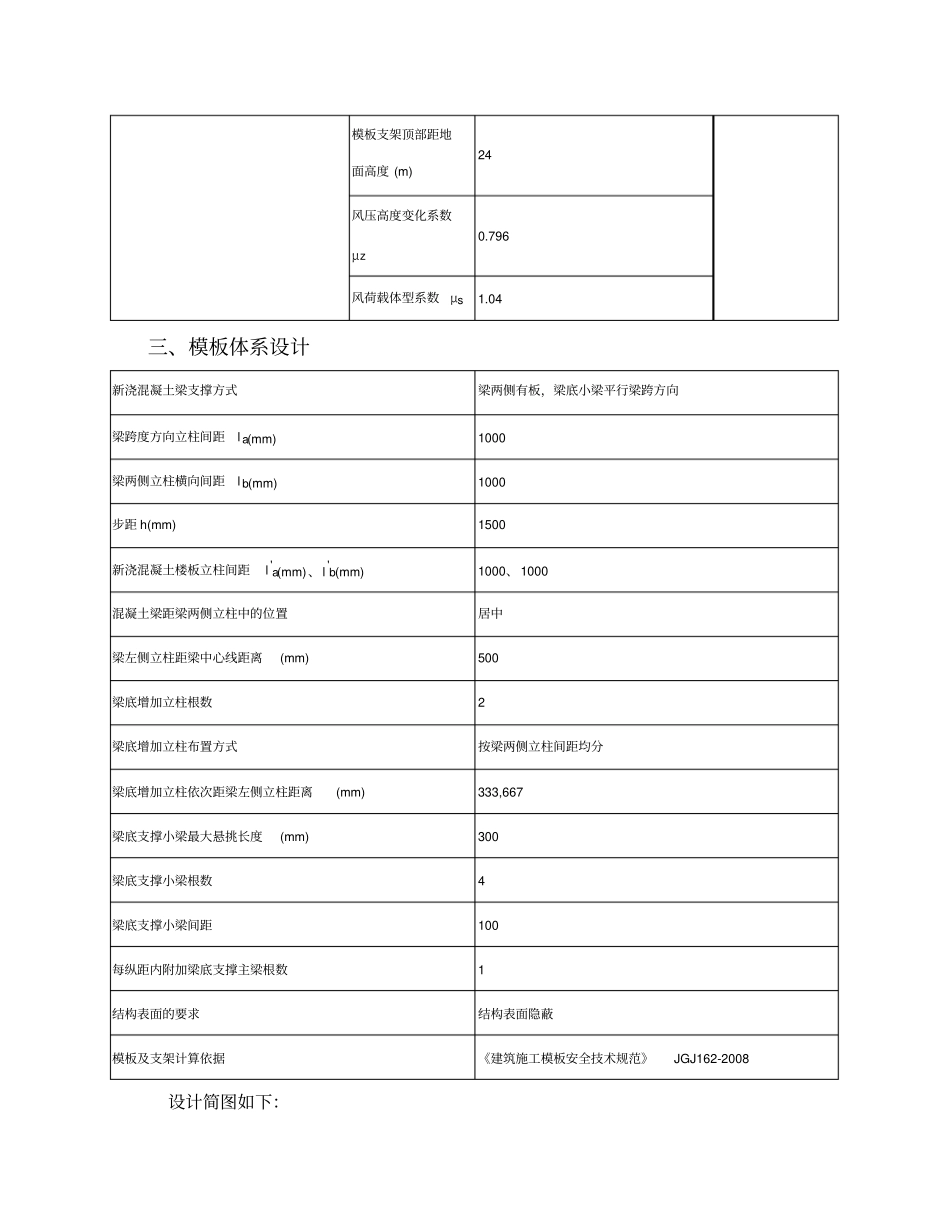

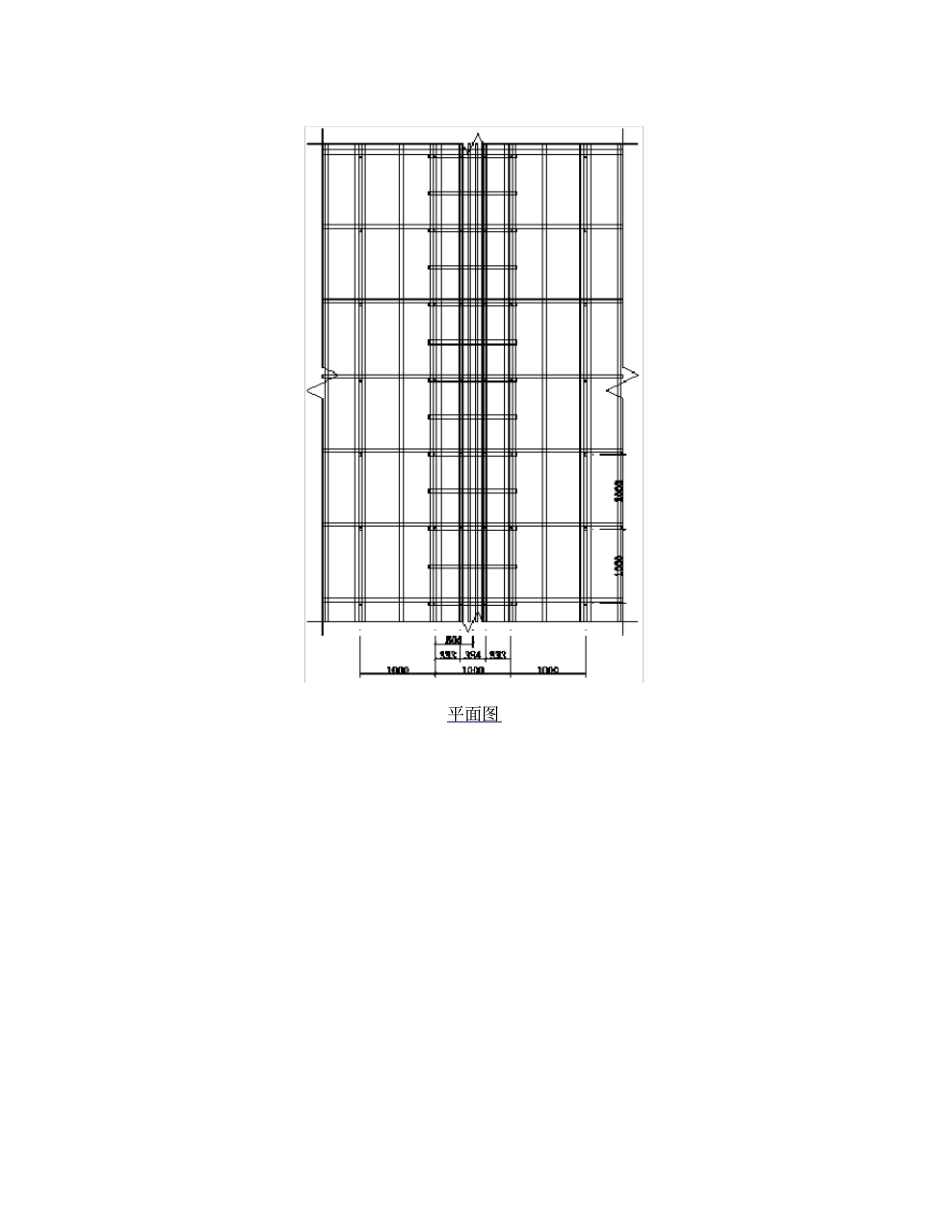

模板支撑体系计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011 3、《混凝土结构设计规范》GB 50010-2010 4、《建筑结构荷载规范》 GB 50009-2012 5、《钢结构设计规范》 GB 50017-2003 一、工程属性新浇混凝土梁名称KL1 混凝土梁截面尺寸(mm× mm) 300×900 模板支架高度 H(m) 31.2 模板支架横向长度B(m) 20 模板支架纵向长度L(m) 10.15 梁侧楼板厚度 (mm) 120 二、荷载设计模板及其支架自重标准值G1k(kN/m 2) 面板0.1 面板及小梁0.3 楼板模板0.5 模板及其支架0.75 新浇筑混凝土自重标准值G2k(kN/m 3) 24 混凝土梁钢筋自重标准值G3k(kN/m 3) 1.5 混凝土板钢筋自重标准值G3k(kN/m 3) 1.1 当计算支架立柱及其他支承结构构件时Q1k(kN/m 2) 1 对水平面模板取值Q2k(kN/m2) 2 风荷载标准值 ωk(kN/m2) 基本风压 ω0(kN/m 2) 0.35 非自定义 :0.29 地基粗糙程度C类 (有密集建筑群市区) 模板支架顶部距地面高度 (m) 24 风压高度变化系数μz0.796 风荷载体型系数μs1.04 三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁底小梁平行梁跨方向梁跨度方向立柱间距l a(mm) 1000 梁两侧立柱横向间距l b(mm) 1000 步距 h(mm) 1500 新浇混凝土楼板立柱间距l 'a(mm)、 l 'b(mm) 1000、 1000 混凝土梁距梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm) 500 梁底增加立柱根数2 梁底增加立柱布置方式按梁两侧立柱间距均分梁底增加立柱依次距梁左侧立柱距离(mm) 333,667 梁底支撑小梁最大悬挑长度(mm) 300 梁底支撑小梁根数4 梁底支撑小梁间距100 每纵距内附加梁底支撑主梁根数1 结构表面的要求结构表面隐蔽模板及支架计算依据《建筑施工模板安全技术规范》JGJ162-2008 设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度 t(mm) 14 面板抗弯强度设计值[f](N/mm 2) 15 面板抗剪强度设计值[ τ ](N/mm2) 1.5 面板弹性模量 E(N/mm 2) 5400 取单位宽度 b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000 ×14×14/6＝32666.667mm3，I＝ bh3/12=1000 ×14×14×14/12＝228666.667mm4 q1＝0.9 ×max[1.2(G1k+(G2k+G3k) ×h)+1.4Q2k，1.35(G1k+(G2k+G3k) ×h)+1.4 ψcQ2k] ×b=0.9×max[1.2 ×(0.1+(24+1.5)×0.9)+1.4×2，1.35 ×(0.1+(24+1.5)×0.9)+1.4×0.7...
