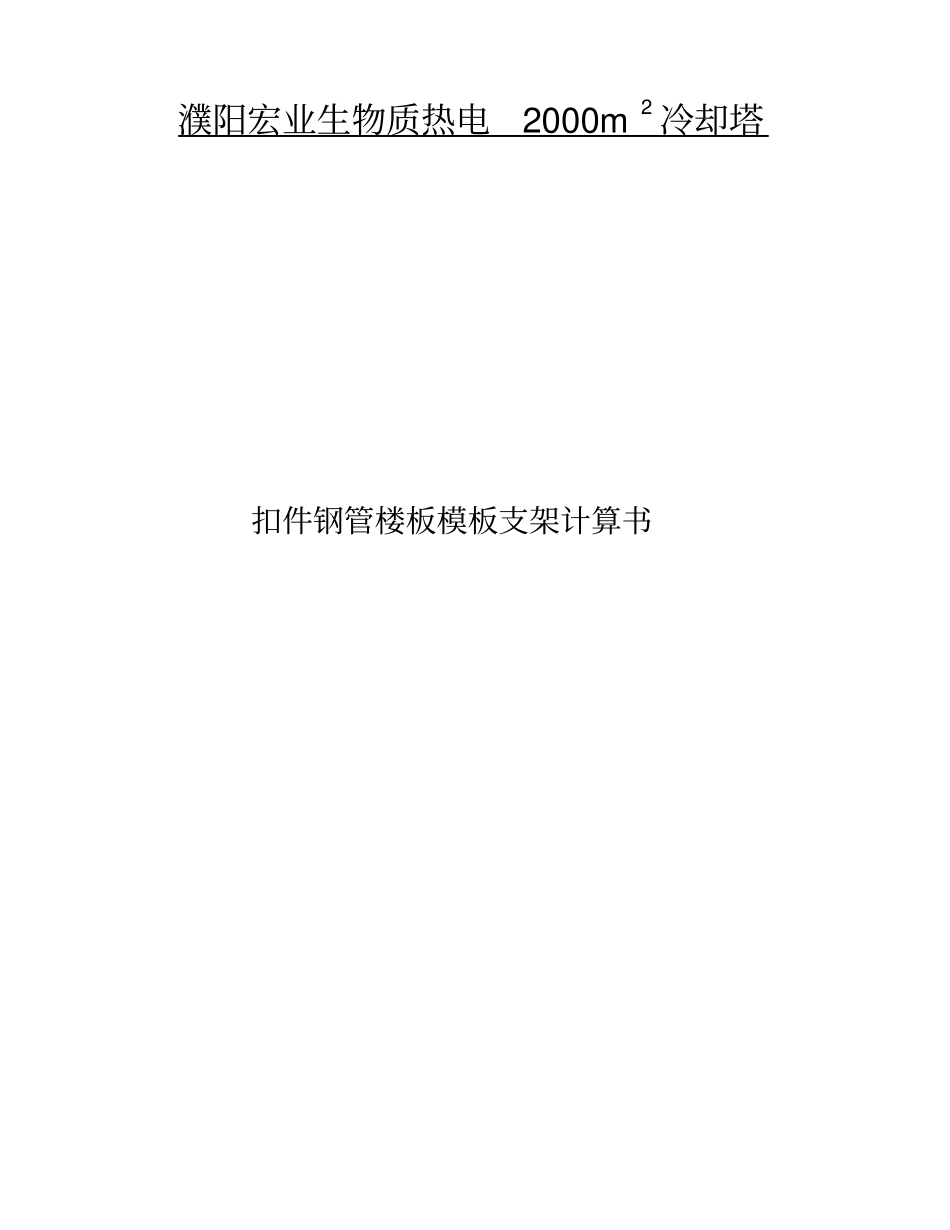

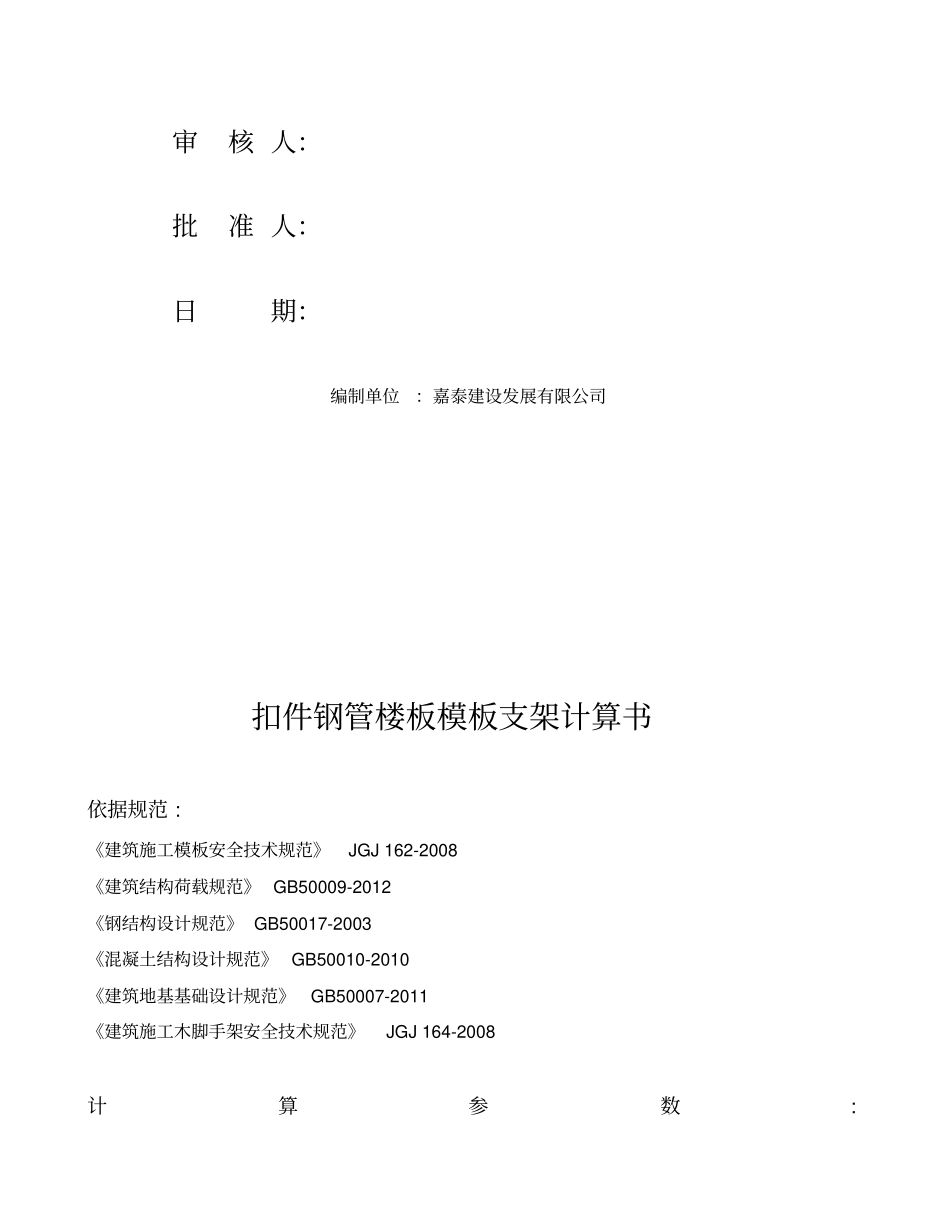

濮阳宏业生物质热电2000m2 冷却塔扣件钢管楼板模板支架计算书编制人：审核 人：批准 人：日期：编制单位：嘉泰建设发展有限公司扣件钢管楼板模板支架计算书依据规范 : 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》 GB50009-2012 《钢结构设计规范》 GB50017-2003 《混凝土结构设计规范》 GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工木脚手架安全技术规范》JGJ 164-2008 计算参数:钢管强度为 205.0 N/mm2，钢管强度折减系数取1.00 。模板支架搭设高度为8.8m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m ，立杆的步距 h=1.50m。面板厚度 18mm，剪切强度 1.4N/mm2，抗弯强度 15.0N/mm2，弹性模量 6000.0N/mm2。木方 50×80mm，间距 300mm，木方剪切强度 1.3N/mm2，抗弯强度 15.0N/mm2，弹性模量 9000.0N/mm2。梁顶托采用 100×100mm木方。模板自重 0.20kN/m2，混凝土钢筋自重25.10kN/m3。倾倒混凝土荷载标准值0.00kN/m2，施工均布荷载标准值2.50kN/m2。扣件计算折减系数取1.00 。图 1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元按照模板规范 4.3.1 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.10 ×0.15+0.20)+1.40 ×2.50=8.258kN/m2由永久荷载效应控制的组合S=1.35×25.10 ×0.15+0.7 ×1.40 ×2.50=7.533kN/m2由于可变荷载效应控制的组合S 最大，永久荷载分项系数取1.2 ，可变荷载分项系数取1.40 采用的钢管类型为φ 48×3.0 。钢管惯性矩计算采用I= π (D4-d4)/64 ，抵抗距计算采用W=π (D4-d4)/32D 。一、模板面板计算面板为受弯结构 , 需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。考虑0.9的结构重要系数，静荷载标准值q1 = 0.9 ×(25.100 ×0.150 ×0.900+0.200 ×0.900)=3.212kN/m考虑 0.9 的结构重要系数，活荷载标准值q2 = 0.9 ×(0.000+2.500) ×0.900=2.025kN/m面板的截面惯性矩I 和截面抵抗矩 W分别为 : 本算例中，截面惯性矩I 和截面抵抗矩 W分别为 : 截面抵抗矩 W = bh2/6 = 90.00×1.80 ×1.80/6 = 48.60cm3；截面惯性矩 I = bh3/12 = 90.00×1.80 ×1.80 ×1.80/12 = 43.74cm4；式中： b 为板截面宽度， h 为板截面高度。(1) 抗弯强度计算 f = M / W < [f] 其中 f —— 面板的抗弯强度计算值(N/mm2) ； M —— 面板的最大弯距...
